LED osvětlení pro Herionova Series Obráběcí stroje

Herionov

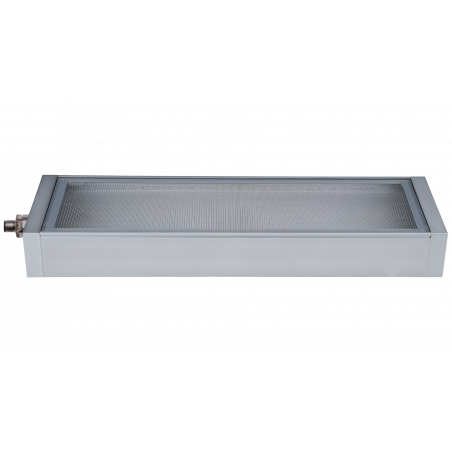

Herionova je řešení osvětlení stroje pro povrchovou montáž, které poskytuje výjimečné osvětlení širokých oblastí uvnitř velkých strojů. Robustní pouzdro z eloxovaného hliníku s hloubkou 1-9 / 16″ je odolné proti vibracím a má vysoký odvod tepla. Svítidla Herionova jsou k dispozici s krytím IP67 pro bezpečné použití ve vlhkém prostředí s olejem, chladicími kapalinami, tuky a prachem. Přední tvrzené bezpečnostní sklo 3/16″ je odolné proti nečistotám vůči nárazům IK07 a na dotek chladí na světlém povrchu, aby se zabránilo zadržování chladicí kapaliny na skle, což by způsobilo jeho bronzování. Tato strojní lampa vytváří intenzivní světelný tok až 8 900 lumenů díky navrženým nejmodernějším, vysoce účinným LED diodám v kombinaci s řízenými elektronickými obvody. Přepracovaná antireflexní optika poskytuje rovnoměrné i rozptýlené osvětlení uvnitř obřích strojů. Se zkonstruovaným modulárním hliníkovým krytem a flexibilními deskami plošných spojů nabízí řada Herionova pro povrchovou montáž čtyři standardní délky a mnoho vlastních rozměrů. 10stopý kabel nebo konektor M12 poskytuje bezpečné, rychlé a snadné elektrické připojení až do 24 V DC bez dalšího napájení. Svítidla Herionova jsou svítidla pro povrchovou montáž, která jsou odpovědí na složité CNC stroje, výrobu a automatizační aplikace. Dva standardní držáky mohou být namontovány zezadu nebo ze strany, poskytují bezpečné uchycení a umožňují flexibilní nastavení směru světla.

• LED osvětlení vhodné pro průmyslové aplikace, automatizační procesy, střední a velké CNC stroje
• Extrémně silný světelný tok (až 9800 lumenů)
• Odolné vůči korozi a vibracím
• Vysoká odolnost vůči olejům, chladicím kapalinám a kovovým třískám
• Plná ochrana proti vniknutí prachu a kapalin
• Vysoký stupeň krytí IP67
• Přirozené, účinné osvětlení zajišťující rovnoměrné osvětlení povrchu
• 50% úspora energie a konstantní paprsek po dobu 60 000 hodin
• Bez UV a IR
• Není potřeba žádné další vybavení
• Připojte se rychle a bezpečně
• 4 modelové velikosti
• K dispozici jsou zadní nebo boční montážní držáky
• Možnost výběru z délek napájecího kabelu od 5 do 33 stop
• Doporučeno pro dovybavení

Mechanické

Kombinace designu a výkonu u HERIO NOVA vytváří ultra odolnou konstrukci ideální pro použití v náročných prostředích.

• Robustní eloxovaný hliníkový kryt s utaženými hliníkovými bočními kryty
• Chladič, který odvádí více tepla i při maximální provozní teplotě
• Ultra čiré temperované čelní sklo IK06 o tloušťce 0,16 palce
• Difuzor z neoslňujícího prizmatického plexiskla (PMMA) o tloušťce 0,12 palce
• Stupeň krytí IP67 a těsnění Viton®
• 4 různé délky pro 4 různé modely

Elektrický

Hlavním rysem řady HERIO NOVA je silný paprsek, který je generován kombinací vysoce výkonných středně výkonných LED obvodů a prizmatického kuželového difuzoru optimalizovaného numerickými algoritmy.

• Napájecí LED deska s IDS 24 Vdc
• Připojení přes konektor M12 samec
• Napájecí kabel se zásuvkou M12

Optický

Prizmatický kónický difuzor zvyšuje antireflexní efekt, ale stále udržuje konstantní světelný tok a rovnoměrné osvětlení uvnitř konstrukce.

• 5000K CRI 80 monochromatické osvětlení
• 120° difuzní paprsek
• Žádné fotobiologické riziko v souladu s EN 62471

NAPÁJECÍ KABELY

Sérii HERIO NOVA lze dodat s předem smontovanými propojovacími kabely PUR s konektorovou zásuvkou M12 (přímá nebo 90°) v různých délkách od 5 do 33 stop a vlastní konektorové zásuvky a zástrčky M12 jsou k dispozici pro obzvláště snadnou integraci. </ P >

N11810001040302 Přímá zásuvka M12
M12V.F.3C1.5 M12 zásuvka 4P 3 pólový pohyblivý s 1,5 m kabelem	M12V.F.3C3 M12 zásuvka 4P 3pólový pohyblivý s 3m kabelem	M12V.F.3C5 M12 zásuvka 4P 3 pólový pohyblivý s 5m kabelem	M12V.F.3C10 M12 zásuvka 4P 3 póly pohyblivé s 10m kabelem
N11910001040302 M12 90° vnitřní kloub pohyblivý
M12V.FL.3C1.5 M12 90° Samice 4P plovoucí konektor 3 póly s 1,5m kabelem	M12V.FL.3C3 M12 90° samice 4P 3pólový pohyblivý konektor s 3m kabelem	M12V.FL.3C5 M12 90° samice 4P 3pólový pohyblivý konektor s 5m kabelem	M12V.FL.3C10 M12 90° samice 4P 3pólový pohyblivý konektor s 10m kabelem
