Kompaktní alfa osvětlení

Kompaktní Alpha

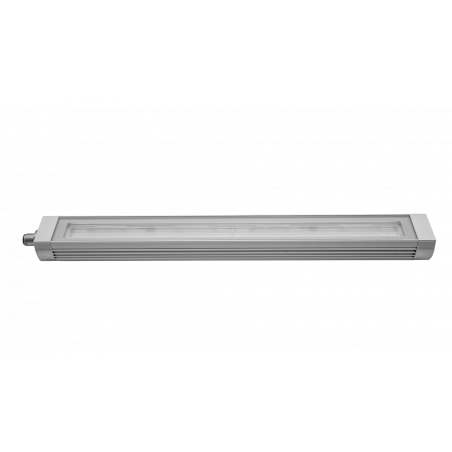

Řada Compact Alpha je povrchová kondenzovaná strojní lampa, zkonstruovaná z tenkého hliníkového pouzdra s vysokým odvodem tepla, je odolná vůči vibracím a lze ji instalovat a bezpečně používat v nejnáročnějších strojních prostředích. Kompaktní svítidla Alpha jsou dokonce tím nejjasnějším a ideálním řešením osvětlení pro malé přesné CNC stroje díky kombinaci pouzdra o průměru 19/16″ vybaveného LED deskami nové koncepce, konektoru M12 a univerzální boční montážní konzole. Svítidla Compact Alpha jsou certifikována na stupeň krytí IP67 a jsou bezchybně přizpůsobena vlhkému prostředí s oleji, chladicími kapalinami, tuky a prachem. Přední tvrzené bezpečnostní sklo 3/16″ je odolné proti nárazu IK08 a chladí na dotek na světlém povrchu, aby se zabránilo přilepení chladicí kapaliny na sklo a jeho zhnědnutí. Tato strojní lampa produkuje intenzivní světelný výkon až 2600 lumenů a účinnost 108 lumenů / W, a to díky vysoce účinným deskám s obvody LED navrženými pomocí nejpokročilejší elektronické technologie. Tři standardní optiky: úhly otvoru 30, 90 nebo 110 stupňů poskytují flexibilitu pro úzké, střední nebo široké osvětlení uvnitř strojů při zachování rovnoměrného rozložení světla. Řada Compact Alpha pro povrchovou montáž nabízí čtyři standardní délky a mnoho vlastních rozměrů díky modulárnímu hliníkovému designu krytu a optimalizovaným deskám s obvody LED. Tradiční 10stopý kabel nebo konektor M12 poskytuje bezpečné, rychlé a snadné elektrické připojení 24 V DC bez dalšího napájení. Kompaktní svítidla Alpha jsou žárovky pro povrchovou montáž, které jsou odpovědí na osvětlení strojů pro přesné CNC stroje, přenosové stroje, tryskací stroje a automatizační aplikace. Jeden standardní boční montážní držák zajišťuje bezpečnou montáž a flexibilní instalaci svítidla. Umožňuje tedy přesné nastavení směru světla až do 70° vzhledem k pracovní ploše.

• LED osvětlení vhodné pro malé obráběcí stroje s malým prostorem uvnitř
• Odolné vůči korozi a vibracím
• Vysoká odolnost vůči olejům, chladicím kapalinám a kovovým třískám
• Plná ochrana lampy proti vnikání prachu
• Přirozené, účinné osvětlení zajišťující rovnoměrné osvětlení povrchu
• 50% úspora energie a konstantní paprsek po dobu 60 000 hodin
• Stmívatelné nebo PWM
• Žádné UV ani infračervené záření
• Není potřeba žádné další vybavení
• Připojte se rychle a bezpečně
• Bez přepólování
• 4 modely, 4 různé délky
• Možnost výběru z délek napájecího kabelu od 5 do 33 stop
• Pro univerzální použití pro splnění všech potřeb
• Vhodné pro modernizaci

Mechanické

Pro všechny aplikace, kde je potřeba vysoce výkonné osvětlení s minimálními nároky na prostor.

• 1,57 ”v Ø eloxovaného hliníkového pouzdra
• Chladič, který odvádí více tepla i při maximální provozní teplotě
• 0,16” tloušťka IK06 nárazuvzdorné tvrzené čelní sklo
• Stupeň krytí IP67 a těsnící O-kroužek Viton®
• 4 různé délky pro 4 různé modely

Elektrický

Obvody jsou navrženy tak, aby optimalizovaly rozptyl světla a snažily se o rovnováhu mezi účinností a životností.

• Napájecí LED deska s integrovanými 24 Vdc měniči
• Připojení přes zástrčku M12 na lampě
• Napájecí kabel s konektorem M12 (výběr z různých délek, přímý nebo 90° konektor)

MONTÁŽNÍ DRŽÁKY

CO.ALPHA.01

Pevný, všestranný a odolný proti vibracím, to je úhlově nastavitelný držák 70°. Vyrobeno z chromované nerezové oceli, je ideálním řešením, když potřebujete upravit směr paprsku v aplikacích s vysokými vibracemi. Kód produktu obsahuje několik držáků s upevňovacími šrouby M3 a ocelovými podložkami rukojeti.

B05

Silný magnetický štít vyrobený z neodymu a vysoká přilnavost. Použijte společně s držáky CO.ALPHA.FX01, když potřebujete často přemisťovat světlo do různých poloh. Vhodné pro použití v aplikacích s vysokými vibracemi.

NAPÁJECÍ KABELY

Řada COMPACT ALPHA může být dodávána s předmontovanými PUR propojovacími kabely s konektorovou zásuvkou M12 (přímá nebo 90°) v různých délkách od 5 do 33 stop a pro obzvláště snadnou integraci jsou k dispozici vlastní konektorové zásuvky a zástrčky M12.

N11810001040302 Přímá zásuvka M12
M12V.F.3C1.5 M12 zásuvka 4P 3 pólový pohyblivý s 1,5 m kabelem	M12V.F.3C3 M12 zásuvka 4P 3pólový pohyblivý s 3m kabelem	M12V.F.3C5 M12 zásuvka 4P 3 pólový pohyblivý s 5m kabelem	M12V.F.3C10 M12 zásuvka 4P 3 póly pohyblivé s 10m kabelem
N11910001040302 M12 90° vnitřní kloub pohyblivý
M12V.FL.3C1.5 M12 90° Samice 4P plovoucí konektor 3 póly s 1,5m kabelem	M12V.FL.3C3 M12 90° samice 4P 3pólový pohyblivý konektor s 3m kabelem	M12V.FL.3C5 M12 90° samice 4P 3pólový pohyblivý konektor s 5m kabelem	M12V.FL.3C10 M12 90° samice 4P 3pólový pohyblivý konektor s 10m kabelem
