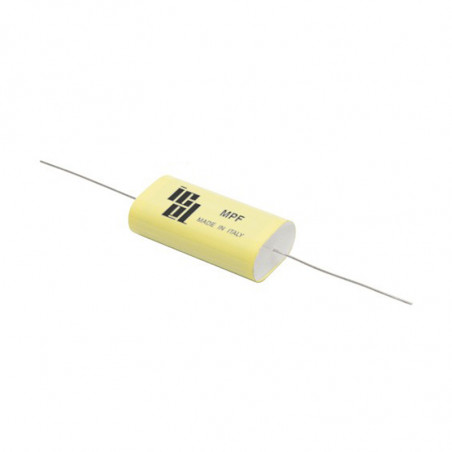

MPW / MPF - polypropylenové kondenzátory
  • MPW / MPF - polypropylenové kondenzátory

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Icel

MPW / MPF - polypropylenové kondenzátory

Main Application

  • Blocking, filtering, bypassing, timing, coupling, decoupling,
  • audio applications, general applications in electronics
  • Low power switching applications
  • Medium-low pulse operation


Execution and reference standard

  • Extended metallized film
  • Internal series connection for Ur≥1000Vdc.
  • Axial terminals
  • UL 94 V-0, flame retardant execution
  • IEC 60384/16, IEC 60068, RoHS

MPW Ur Cn (μF) du/dt (V/μs) Nom. size D (mm) x L (mm)
160 Vdc (90 Vac) 0.068 ÷ 33 9 ÷ 44 5x13 ÷ 33.5x44
250 Vdc (200 Vac) 0.022 ÷ 15 11 ÷ 55 5x13 ÷ 34.5x44
400 Vdc (220 Vac) 0.01 ÷ 6.8 22 ÷ 110 5x13 ÷ 30x44
630 Vdc (250 Vac) 0.0068 ÷ 4.7 33 ÷ 190 5x13 ÷ 33.5x44
1000 Vdc (450 Vac) 0.015 ÷ 0.47 70 ÷ 150 8.5x19 ÷ 22x32
1500 Vdc (600 Vac) 0.001 ÷ 0.33 90 ÷ 250 4.5x13 ÷ 23x32



MPF Ur Cn (μF) du/dt (V/μs) Nom. size B (mm) x H (mm) x L (mm)
160 Vdc (90 Vac) 0.33 ÷ 15 9 ÷ 25 5x9x19 ÷ 18x28x44
250 Vdc (200 Vac) 0.15 ÷ 6.8 11 ÷ 31 5x9x19 ÷ 18.5x29x44
400 Vdc (220 Vac) 0.068 ÷ 3.3 22 ÷ 61 5x8x19 ÷ 15x25x44
630 Vdc (250 Vac) 0.033 ÷ 2.2 33 ÷ 100 5x9x19 ÷ 17.5x27.5x44
1000 Vdc (450 Vac) 0.047 ÷ 0.33 70 ÷ 82.5 6x10x27 ÷ 13.5x23.5x32
1500 Vdc (600 Vac) 0.01 ÷ 0.22 90 ÷ 187.5 5x9x19 ÷ 14x23.5x32



Product Card - Download
