Výrobce: CITEL

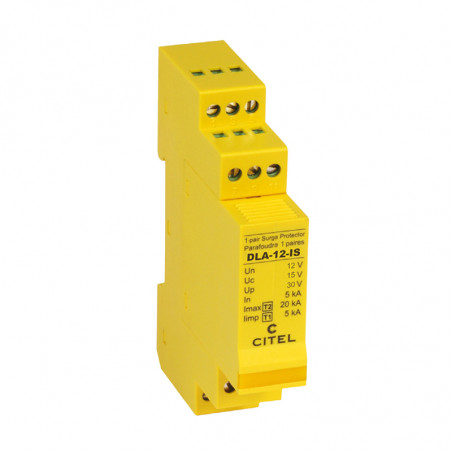

Limity zapuštěných limitů pro IT zařízení pro-12-IS

Ograniczniki przepięć dla urządzeń informatycznych DLA-12-IS

• Szerokość tylko 18 mm
• Wymienny moduł wtykowy
• Idealne dla przyłączy symetrycznych jak np. RS485 lub 232 z jedną parą żył
• Wybór pośredniego lub bezpośredniego ekranowania
• Uziemienie galwanicznie rozdzielone przez iskiernik gazowy
• 2 stopniowa ochrona
• Zgodne z normą IEC 61643‑21
• Polecane do elektrowni fotowoltaicznych z RS485
i systemów o rozległej sieci



Dane techniczne

Opis DLA-12-IS
Zastosowanie RS485, RS232
Napięcie znamionowe Un 12V
Maks. dop. napięcie robocze DC/AC Uc 15V / 10V
Maks. prąd roboczy** IL 2,4A
C3 Napięciowy poziom ochrony przy In Up 30V** / <640V
C2 Znamionowy prąd wyładowczy
In: 10 x 8/20µs		 In 5kA
Graniczny prąd upływu
Imax: 1 x 8/20µs		 Imax 20kA
D1 Prąd udarowy
Iimp: 2 x 10/350µs		 Iimp 5kA
Impedancja na linię R 0 Ω
Pojemność C <25pF
Czas zadziałania <10 ns
Urządzenie uszkodzone zwarcie

Właściwości mechaniczne
Konfiguracja DLA-IS = 1 podwójna żyła + ekran + Signal-Ground
Sposób montażu szyna montażowa TH35 mm
Wymiary obudowy patrz rysunek
Przekrój przewodu min/maks.  0,4/1,5 mm²
Materiał obudowy tworzywo termoplastyczne UL94-V0
Uziemienie przez szyna TH35 i przyłącze śrubowe
Moduł zamienny DLAM-12-IS
Normy kontrolne
IEC 61643-21               Międzynarodowa SPD for telecommunications and signaling networks

Numer artykułu 640152
Moduł zamienny 64015200

Wymiary i schemat

Ograniczniki przepięć dla urządzeń informatycznych DLA-12-IS wymiary

Ograniczniki przepięć dla urządzeń informatycznych DLA-12-IS schemat

P: 3-biegunowy iskiernik gazowy
Pb: 2-biegunowy iskiernik gazowy
R: Rezystancja lub cewka
D: Dioda
