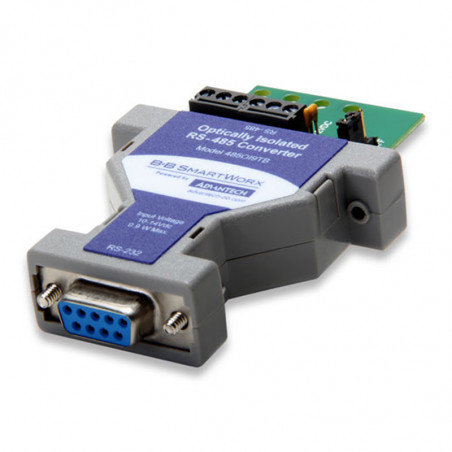

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: B&B Electronics

RS232 RS422 / RS485 Converter Opti-InSole 485019TB

Urządzenie 485019TB konwertuje niesymetryczne sygnały pełnodupleksowe RS-232 na symetryczne pełnodupleksowe (4-przewodowe) lub półdupleksowe (2-przewodowe) sygnały RS-485. Zapewnia również izolację optyczną 1500 Voltów RMS (przez 1 minutę) linii przesyłu danych oraz uziemienia między sprzętem RS-232 i RS-422/485.

Port RS-232 posiada złączkę żeńską DB9S z obsługą wtyku 3 (wejście TD) oraz 2 (wyjście RD). Przechodzi przez niego także uziemienie sygnału (wtyk 5). Port RS-485 posiada 6-pozycyjną złączkę, w której oznaczone są wyjścia transmisji danych (TD) oraz wejścia odbioru danych (RD). Strona RS-232 konwertera pobiera zasilanie z linii gotowości do przesyłu DTR (wtyk 4) orz z linii żądania przesyłu RTS (wtyk 7). Do zasilania urządzenia trzeba wykorzystać jedną lub drugą, ale zaleca się wykorzystanie obydwu. Większość oprogramowania obsługuje automatycznie te linie uzgodnienia, ale należy je przetestować, by mieć całkowitą pewność.


Rysunek 1
Rysunek 2

Rezystory Rt są opcjonalne, w zależności od długości linii, tempa przesyłu, itd. Dalsze informacje nt. rezystorów obciążających zawiera Notatka B[&]B Electronics o zastosowaniu RS-422/RS-485. Nie jest wymagane specjalne oprogramowanie, ponieważ sterownik RS-485 zostaje uaktywniony przez pierwszą transmisję po stronie RS-232 linii przesyłu danych (Wtyk 3). Każda transmisja na linii transmisji danych TD utrzymuje aktywność sterownika RS-485, ponieważ uniemożliwia zakończenie okresu oczekiwania przerzutnika monostabilnego. Nadajnik zostaje dezaktywowany około 1 ms po ostatnim przesłanym znaku. Nie należy zmieniać tego 1 ms okres oczekiwania dla tempa przesyłu danych 9600 bodów lub wyższego. Jeśli konieczne jest wprowadzenie innego czasu oczekiwania, należy postępować wedle Tabeli 1. Urządzenie 4850I9TB może komunikować się z prędkością do 115,2K bodów.

Zworka echa w pozycji "wł." konfiguruje 4850I9TB do pracy z RS-422 lub RS-485 w trybie czteroprzewodowym (patrz Rysunek 1). Zworka echa w pozycji "wył." konfiguruje 485OI9TB do pracy z RS-422 lub RS-485 w trybie (jedynie) dwuprzewodowym (patrz Rysunek 2). Jeden sterownik RS-485 może obsługiwać do 32 odbiorników, co umożliwia budowanie dużych systemów obejmujących wiele punktów końcowych. Jeśli wykorzystywane są rezystory obciążające, powinny zostać umieszczone na przeciwnych końcach systemu.





Tabela 1

KOMPONENTY WYMIENNE DO ZMIANY CZASU OCZEKIWANIA dla SZYBKOŚCI TRANSMISJI
Szybkość transmisji. Czas (ms). Rezystor (R12) (om). Kondensator (C7) (mF).
300 33,3 330K 0 1
600 16,6 160K 0 1
1200 8,33 820K 0,01
2400 4,16 430K 0,01
4800 2,08 200K 0,01
9600 1,04 100K 0,01
19200 0,52 56K 0,01
38400 0,26 27K 0,01
57600 0,176 16K 0,01
115200 0,0868 8,2K 0,01

Norma RS-485 nie określa typu kabla ani maksymalnej długości linii. Jednak bardzo podobna norma RS-422 zaleca stosowanie telefonicznej skrętki dwużyłowej o rozmiarze 24 AWG o elektrycznej pojemności bocznikowej 16 pikofaradów na stopę, przy odległościach nie przekraczających 1200 metrów [4000 stóp]. Biegunowość dwóch linii RS-485 musi być poprawna. Gdy nie są przesyłane żadne dane, linia RS-232 powinna być ujemna a końcówka "A" RS-485 powinna być ujemna w stosunku do końcówki "B". Jeśli instalowany sprzęt wykorzystuje schemat oznaczania "+" i "-", w większości przypadków linia "A" będzie podłączana do "-", a linia "B" do"+".

DEKLARACJA ZGODNOŚCI CE
Nazwa producenta:    B&B Electronics Manufacturing Company
Adres producenta:      P.O. Box 1040
707 Dayton Road
Ottawa, IL 61350 USA
Numery modeli:          4850I9TB
Opis:                           Izolowany optycznie konwerter RS-232 do RS-422/485
Typ:                             Lekki przemysłowy sprzęt klasy ITE
Zastosowane Dyrektywy Rady:   89/336/EEC
Normy:                        EN 55022
EN 61000-6-1
EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)
