Výrobce: KEMET

Řada ALS30 / 31 a 40/41 ALS - odstranění šroub

Technical data:

-40°C - 105°C (ALS 40/41)

Capacity range: 68µF - 1.500.000µF (ALS 30/31)
100µF - 1.500.000µF (ALS 40/41)
Tolerance: ±20%
Voltage range: 10 V do 600 VDC (ALS 30/31)
  10 V - 500 VDC (ALS 40/41)
Temperature range: -40°C - 85°C (ALS 30/31)

Casing dimensions: 36 x 52 mm - 91 x 220 mm

Scheme

SERIA ALS30/31 I ALS 40/41 – WYPROWADZENIA ŚRUBOWE KONDENSATORY ELEKTROLITYCZNE schemat

Casing code D
±1
L
±2
S
±0,5
T
±0,8
M
screw thread
H
±1
Clamping rings Weight
[g]
DA 36 52 12,7 6,4 M8 12 V3/H2/UTE2736 75
DB 36 62 12,7 6,4 M8 12 V3/H2/UTE2736 90
DE 36 82 12,7 6,4 M8 12 V3/H2/UTE2736 115
DF 36 105 12,7 6,4 M8 12 V3/H2/UTE2736 140
KE 51 82 22,2 5 M12 16 V4/UTE2737 220
KF 51 105 22,2 5 M12 16 V4/UTE2737 300
MF 66 105 28,5 5 M12 16 V10/UTE2738 505
ND 77 75 31,7 5 M12 16 VII 495
NF 77 105 31,7 5 M12 16 VII 690
NP 77 146 31,7 5 M12 16 VII 960
NT 77 220 31,7 5 M12 16 VII 1450
RC 91 67 31,7 5 M12 16 V90 615
RD 91 75 31,7 5 M12 16 V90 690
RH 91 98 31,7 5 M12 16 V90 900
RP 91 146 31,7 5 M12 16 V90 1345
RT 91 220 31,7 5 M12 16 V90 2000

Capacitors life length in temperature range at nominal current and voltage

Diameter
[mm]
Life length (h)
ALS30/31
Life length (h)
ALS40/41
36 11000 6000
51 18000 7000
66 19000 8000
77,91 20000 9000

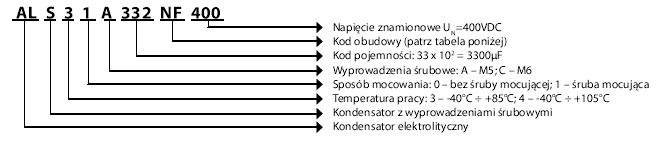

Marking

SERIA ALS30/31 I ALS 40/41 – WYPROWADZENIA ŚRUBOWE KONDENSATORY ELEKTROLITYCZNE sposób oznaczania

ALS 30/31 series -40°C - 85°C

Voltage
[VDC]
Capacity
[µF]
Dimensions
[mm]
ESRmΩ @ 20°C
100[Hz]
Impendance
mΩ @ 20°C
10[kHz]
Repeteable current
[A] @ 85°C
Typ
(screw thread A or C)
100[Hz] 10[kHz]
10 33000 36x52 20 18 8,4 8,87 ALS3-333DA010
10 47000 36x62 15 14 10,2 10,7 ALS3-473DB010
10 68000 36x82 10 9 13,6 14,3 ALS3-683DE010
10 100000 36x105 8 8 17,1 17,9 ALS3-104DF010
10 150000 51x82 8 7 16 18 ALS3-154KE010
10 220000 51x105 7 6 20,6 22 ALS3-224KF010
10 330000 77x75 10 10 18,4 18,5 ALS3-334ND010
10 330000 66x105 6 5 24,4 26 ALS3-334MF010
10 330000 91x67 8 8 22,6 23,1 ALS3-33RC010
10 470000 91x75 11 11 19,4 19,5 ALS3-474RD010
10 470000 77x105 5 5 30,8 32,8 ALS3-474NF010
10 680000 91x98 7 6 27,9 28 ALS3-684RH010
10 680000 77x146 5 4 32,3 32,7 ALS3-684NP010
10 1000000 91x146 4 4 45,3 45,6 ALS3-105RP010
10 1000000 77x220 4 4 44,7 45,3 ALS3-105NT010
10 1500000 91x220 4 4 53,8 54,3 ALS3-155RT010
16 22000 36x52 22 18 8,3 8,8 ALS3-223DA016
16 33000 36x62 17 14 10,1 10,6 ALS3-333DB016
16 47000 36x82 11 10 13,4 14,1 ALS3-473DE016
16 68000 36x105 9 8 16,9 17,7 ALS3-683DF016
16 100000 51x82 10 9 16 16,9 ALS3-104KE016
16 150000 51x105 8 7 20 20,9 ALS3-154KF016
16 220000 77x75 10 10 18,5 18,6 ALS3-224ND016
16 220000 66x105 6 5 29,3 29,7 ALS3-224MF016
16 330000 91x67 8 8 22,6 23,1 ALS3-334RC016
16 330000 91x75 11 11 19,1 19,2 ALS3-334RD016
16 330000 77x105 5 5 28,6 30,8 ALS3-334NF016
16 470000 91x98 7 7 27,6 27,8 ALS3-477RH016
16 470000 77x146 5 5 38,9 39,6 ALS3-477NP016
16 680000 91x146 4 4 45,3 45,5 ALS3-684RP016
16 680000 77x220 4 4 46,7 47,6 ALS3-684NT016
16 1000000 91x220 4 3 56,4 57,3 ALS3-105RT016
25 15000 36x52 24 20 8,2 8,7 ALS3-153DA025
25 22000 36x62 17 15 9,9 10,4 ALS3-223DB025
25 33000 36x82 11 10 13,2 13,9 ALS3-333DE025
25 47000 36x105 9 7 16,6 17,4 ALS3-473DF025
25 68000 51x82 11 10 15,6 16,9 ALS3-683KE025
25 100000 51x105 9 8 19,6 20,6 ALS3-104KF025
25 150000 77x75 11 11 17,9 18,1 ALS3-154ND025
25 150000 66x105 6 6 28,4 28,9 ALS3-154MF025
25 220000 91x67 9 8 21,9 22,6 ALS3-224RC025
25 220000 91x75 12 12 18,7 18,8 ALS3-224RD025
25 220000 77x105 6 6 28,1 30,8 ALS3-224NF025
25 330000 91x98 8 8 26,4 26,5 ALS3-334RH025
25 330000 77x146 5 5 37,3 39,6 ALS3-334NP025
25 470000 91x146 4 4 43,6 43,9 ALS3-474RP025
25 470000 77x220 4 4 45,8 47 ALS3-474NT025
25 680000 91x220 4 4 55,4 56,7 ALS3-684RT025
40 10000 36x52 23 20 7,9 8,4 ALS3-103DA040
40 15000 36x62 17 14 9,5 10 ALS3-153DB040
40 22000 36x82 11 10 12,7 13,3 ALS3-223DE040
40 33000 51x82 12 11 14,2 16,7 ALS3-333KE040
40 47000 51x82 12 11 14,2 16,7 ALS3-473KE040
40 68000 51x105 10 9 18 20,6 ALS3-683KF040
40 100000 77x75 13 12 16,4 16,5 ALS3-104ND040
40 100000 91x67 8 7 23 24,8 ALS3-104RC040
40 100000 66x105 7 6 26,3 26,6 ALS3-104MF040
40 100000 91x75 10 10 20,3 20,4 ALS3-104RD040
40 150000 77x105 8 8 26,8 30,2 ALS3-154NF040
40 150000 91x98 7 7 28,6 28,9 ALS3-154RH040
40 220000 77x146 6 5 35,4 39,6 ALS3-224NP040
40 220000 91x146 4 4 46,5 47 ALS3-224RP040
40 330000 77x220 4 4 45 46,5 ALS3-334NT040
40 470000 91x220 4 4 52,3 53,4 ALS3-474RT040
63 4700 36x52 36 28 6,7 7,4 ALS3--472DA063
63 6800 36x62 26 20 8,2 9 ALS3-682DB063
63 10000 36x82 17 14 10,8 11,9 ALS3-103DE063
63 15000 36x105 15 8 10,9 14,4 ALS3-153DF063
63 15000 51x82 12 11 13,9 14,4 ALS3-153KE063
63 22000 51x82 12 11 13,9 14,4 ALS3-223KE063
63 33000 51x105 10 9 17,4 18 ALS3-333KF063
63 47000 77x75 13 13 16,6 16,8 ALS3-473ND063
63 47000 66x105 8 7 26,7 26,5 ALS3-473MF063
63 47000 91x75 11 10 20,3 20,7 ALS3-473RD063
63 68000 91x67 10 9 20,9 22,4 ALS3-683RC063
63 68000 77x105 8 8 24,7 26,4 ALS3-683NF063
63 68000 91x98 8 7 28,9 29,6 ALS3-683RH063
63 100000 77x146 6 6 34,8 35,4 ALS3-104NP063
63 150000 91x146 5 5 40,2 40,7 ALS3-154RP063
63 150000 77x220 4 4 43,3 45,1 ALS3-154NT063
63 220000 91x220 4 4 52,4 54,3 ALS3-224RT063
100 2200 36x52 69 55 4,9 5,4 ALS3-222DA100
100 3300 36x62 49 39 6 6,6 ALS3-322DB100
100 4700 36x82 33 27 7,9 8,8 ALS3-472DE100
100 6800 36x105 23 19 10 11,1 ALS3-682DF100
100 10000 51x82 28 24 10,1 10,5 ALS3-103KE100
100 15000 51x105 20 18 12,6 13,1 ALS3-153KF100
100 22000 77x75 25 24 12 12,2 ALS3-223ND100
100 22000 66x105 13 12 18,4 19,1 ALS3-223MF100
100 22000 91x67 15 13 18,9 20,9 ALS3-223RC100
100 22000 91x75 21 20 14,7 15 ALS3-223RD100
100 33000 77x105 15 14 17,6 19 ALS3-333NF100
100 33000 91x98 13 12 20,8 21,2 ALS3-333RH100
100 47000 77x146 10 9 25,2 25,7 ALS3-473NP100
100 68000 91x146 9 8 29,4 29,8 ALS3-683RP100
100 68000 77x220 7 6 40,6 41,5 ALS3-683NT100
100 100000 91x220 6 5 30,8 33,3 ALS3-104RT100
200 470 36x52 286 227 2,6 4,3 ALS3--471DA200
200 680 36x62 199 158 3,9 5,4 ALS3-681DB200
200 1000 36x82 135 107 5,1 7,1 ALS3-102DE200
200 1500 36x105 90 72 5,6 9,1 ALS3-152DF200
200 2200 51x82 73 60 8,2 9,7 ALS3-222KE200
200 3300 51x105 48 40 9,2 13,1 ALS3-332KF200
200 4700 77x75 48 42 10,6 11,5 ALS3-472ND200
200 4700 66x105 33 27 13 19,1 ALS3-472MF200
200 6800 66x105 27 23 15,7 17,7 ALS3-682MF200
200 6800 91x67 38 29 13,7 18,5 ALS3-682RC200
200 6800 91x75 35 31 13,3 14,3 ALS3-682RD200
200 10000 77x105 28 25 14,9 15,9 ALS3-103NF200
200 10000 91x98 23 20 18,8 20,3 ALS3-103RH200
200 15000 77x146 18 16 21,4 22,7 ALS3-153NP200
200 22000 91x146 13 12 26,7 28 ALS3-223RP200
200 22000 77x220 11 9 36,1 38,7 ALS3-223NT200
200 33000 91x220 10 9 42,2 44,8 ALS3-333RT200
250 470 36x52 247 187 3 4,5 ALS3-471DA250
250 680 36x62 172 131 3,8 5,6 ALS3-681DB250
250 1000 36x82 117 89 5 7,4 ALS3-102DE250
250 1500 51x82 86 67 6,2 9,8 ALS3-152KE250
250 2200 51x82 69 55 7,7 9,1 ALS3-222KE250
250 3300 51x105 45 36 10,4 12,4 ALS3-332KF250
250 3300 77x75 52 43 10,4 11,9 ALS3-332ND250
250 4700 66x105 31 24 15 18,2 ALS3-472MF250
250 4700 91x75 38 32 13,2 14,9 ALS3-472RD250
250 6800 91x67 35 27 13,5 17,7 ALS3-682RC250
250 6800 77x105 29 25 15 16,5 ALS3-682NF250
250 10000 91x98 24 21 17,1 18,4 ALS3-103RH250
250 10000 77x146 19 16 21,6 24 ALS3-103NP250
250 15000 91x146 14 12 27 29,5 ALS3-153RP250
250 15000 77x220 12 10 32,4 36,5 ALS3-153NT250
250 22000 77x220 9 7 36,3 45,8 ALS3-223NT250
250 22000 91x220 12 10 42,3 47,4 ALS3-223RT250
350 330 36x52 325 226 2,4 5 ALS3-331DA350
350 470 36x82 223 154 3,4 7,2 ALS3-471DE350
350 680 36x105 154 107 4,4 9 ALS3-681DF350
350 1000 51x82 116 82 6,1 10,6 ALS3-102KE350
350 1500 51x105 77 55 8,2 13,5 ALS3-152KF350
350 2200 51x105 66 48 8,7 14,1 ALS3-222KF350
350 2200 77x75 66 50 9,1 15,6 ALS3-222ND350
350 2200 66x105 52 37 11,9 19,3 ALS3-222MF350
350 3300 66x105 39 29 12,8 20,3 ALS3-332MF350
350 3300 91x67 49 34 11,8 18 ALS3-332RC350
350 3300 91x75 47 36 11,7 19,8 ALS3-332RD350
350 4700 77x105 35 27 13,4 21,7 ALS3-472NF350
350 4700 91x98 31 24 16,3 26,6 ALS3-472RH350
350 6800 77x146 23 18 19,3 26 ALS3-682NP350
350 6800 91x146 20 15 24,9 34,4 ALS3-682RP350
350 10000 77x220 15 11 31,7 39,3 ALS3-103NT350
350 15000 91x220 15 12 38,2 46,4 ALS3-153RT350
400 220 36x52 570 387 2,1 4,4 ALS3-221DA400
400 330 36x62 382 260 2,7 5,5 ALS3-331DB400
400 470 36x82 267 182 3,5 7,1 ALS3-471DE400
400 680 36x105 185 126 4,4 8,8 ALS3-681DF400
400 1000 51x82 139 98 5,8 10,3 ALS3-102KE400
400 1500 51x105 92 65 7,8 13,1 ALS3-152KF400
400 1500 77x75 97 70 8,3 14,7 ALS3-152ND400
400 2200 51x105 78 56 8,4 13,5 ALS3-222KF400
400 2200 66x105 62 44 11,2 18,8 ALS3-222MF400
400 2200 91x75 69 50 10,7 18,9 ALS3-222RD400
400 3300 91x67 53 38 11,7 17,1 ALS3-332RC400
400 3300 77x105 49 36 13,4 21,3 ALS3-332NF400
400 3300 91x98 45 32 14,9 25,3 ALS3-332RH400
400 4700 77x105 38 26 14,6 20,9 ALS3-472NF400
400 4700 91x98 36 26 17,1 25,4 ALS3-472RH400
400 4700 77x146 33 24 18 26 ALS3-472NP400
400 6800 77x146 27 20 19,5 26,9 ALS3-682NP400
400 6800 91x146 24 17 23,2 32,9 ALS3-682RP400
400 6800 77x220 22 15 29 40,7 ALS3-682NT400
400 10000 91x220 17 12 35,7 49,4 ALS3-103RT400
415 220 36x52 555 368 2,1 4,4 ALS3-221DA415
415 330 36x62 372 247 2,7 5,6 ALS3-331DB415
415 470 36x82 261 173 3,5 7,2 ALS3-471DE415
415 680 36x105 180 120 4,5 9 ALS3-681DF415
415 1000 51x82 136 94 5,7 10,4 ALS3-102KE415
415 1500 51x105 90 62 7,6 13,1 ALS3-152KF415
415 1500 77x75 96 68 8,1 14,7 ALS3-152ND415
415 2200 66x105 61 42 11 18,9 ALS3-222MF415
415 2200 91x67 71 49 10,5 17,5 ALS3-222RC415
415 2200 91x75 68 49 11,1 18,9 ALS3-222RD415
415 3300 77x105 48 36 13,4 21,3 ALS3-332NF415
415 3300 91x98 45 32 14,6 25,3 ALS3-332RH415
415 4700 77x146 33 24 17,6 25,9 ALS3-472NP415
415 6800 91x146 23 17 22,7 32,8 ALS3-682RP415
415 6800 77x220 21 15 28,5 40,1 ALS3-682NT415
415 10000 91x220 17 12 35,2 48,7 ALS3-103RT415
450 150 36x52 735 485 1,8 4,1 ALS3-151DA450
450 220 36x62 502 332 2,4 5,1 ALS3-221DB450
450 330 36x82 335 221 3,1 6,7 ALS3-331DE450
450 470 36x105 235 155 4   ALS3-471DF450
450 680 51x82 175 117 4,9 9,9 ALS3-681KE450
450 1000 51x105 118 79 6,5 12,6 ALS3-102KF450
450 1500 77x75 95 65 8,7 14,9 ALS3-152ND450
450 1500 66x105 81 52 9,5 17,4 ALS3-152MF450
450 2200 91x67 74 46 9,6 15,4 ALS3-222RC450
450 2200 91x75 67 47 11,5 19 ALS3-222RD450
450 2200 66x105 67 47 11,1 19,3 ALS3-222MF450
450 2200 77x105 59 41 12,2 21,1 ALS3-222NF450
450 3300 91x75 53 33 12,6 17,9 ALS3-332RD450
450 3300 91x98 44 30 15,6 25,5 ALS3-332RH450
450 3300 77x105 40 30 13,8 21,2 ALS3-332NF450
450 3300 77x146 39 27 16,1 25,1 ALS3-332NP450
450 4700 77x146 36 26 17,1 25,2 ALS3-472NP450
450 4700 91x146 29 19 21 31,8 ALS3-472RP450
450 6800 77x220 21 14 27,4 38,8 ALS3-682NT450
450 10000 91x220 18 13 33,4 46,5 ALS3—103RT450
500 100 36x52 1231 847 1,6 2,9 ALS3-101DA500
500 150 36x62 823 566 2 3,7 ALS3-151DB500
500 220 36x82 560 386 2,7 4,8 ALS3-221DE500
500 330 36x82 450 350 3,2 5,7 ALS3-331DE500
500 330 36x105 374 258 3,5 6,2 ALS3-331DF500
500 470 51x82 276 194 4,4 7,5 ALS3-471KE500
500 680 51x105 190 133 5,7 9,6 ALS3-681KF500
500 1000 77x75 173 109 7,6 12,2 ALS3-102ND500
500 1000 66x105 137 96 8,1 13,8 ALS3-102MF500
500 1500 77x105 91 65 10,6 17 ALS3-152NF500
500 1500 91x67 110 87 9,5 14,3 ALS3-152RC500
500 1500 91x75 119 76 10,1 15,9 ALS3-152RD500
500 2200 91x98 80 50 13,7 21,1 ALS3-222RH500
500 2200 77x146 62 44 14,3 21,8 ALS3-222NP500
500 3300 77x146 54 39 15,3 22,6 ALS3-332NP500
500 3300 91x146 51 32 19 28,3 ALS3-332RP500
500 4700 77x220 37 24 24,3 33,3 ALS3-472NT500
500 6800 91x220 27 22 26,5 41,3 ALS3-682RT500

ALS 40/41 series -40°C - 105°C

Voltage
[VDC]
Capacity
[µF]
Dimensions
[mm]
ESRmΩ @ 20°C
100[Hz]
Impendance
mΩ @ 20°C
10[kHz]
Repeteable current
[A] @ 85°C
Type
(screw thread A or C)
100 [Hz] 10 [kHz]
10 33000 36x52 22 19 7,1 7,5 ALS4-333DA010
10 47000 36x62 16 14 8,6 9 ALS4-473DB010
10 68000 36x82 11 10 11,5 12 ALS4-683DE010
10 100000 36x105 8 7 14,5 15,1 ALS4-104DF010
10 150000 51x82 12 11 12,3 12,4 ALS4-154KE010
10 220000 51x105 8 8 16,8 17 ALS4-224KF010
10 330000 77x75 13 12 14,1 14,1 ALS4-334ND010
10 330000 66x105 6 6 24,4 24,7 ALS4-334MF010
10 330000 91x67 8 8 19,2 19,7 ALS4-334RC010
10 470000 91x75 11 11 16,4 16,5 ALS4-474RD010
10 470000 77x105 7 7 23,1 23,2 ALS4-474NF010
10 680000 91x98 7 7 23,5 23,6 ALS4-684RH010
10 680000 77x146 5 5 27,4 27,8 ALS4-684NP010
10 1000000 91x146 4 4 38,3 38,5 ALS4-105RP010
10 1000000 77x220 4 4 37,8 38,3 ALS4-105NT010
10 1500000 91x220 4 4 45,5 46 ALS4-155RT010
16 22000 36x52 24 20 7 7,4 ALS4-223DA016
16 33000 36x62 17 14 8,5 8,9 ALS4-333DB016
16 47000 36x82 11 10 11,3 11,9 ALS4-473DE016
16 68000 36x105 9 8 14,3 15 ALS4-683DF016
16 100000 51x82 12 11 12,3 12,5 ALS4-104KE016
16 150000 51x105 8 8 16,7 17 ALS4-154KF016
16 220000 77x75 12 12 14,2 14,3 ALS4-224ND016
16 220000 66x105 6 6 24,5 24,8 ALS4-224MF016
16 330000 91x67 8 8 19,2 19,7 ALS4-334RC016
16 330000 91x75 11 11 16,2 16,2 ALS4-334RD016
16 330000 77x105 7 7 22,7 22,9 ALS4-334NF016
16 470000 91x98 8 7 23,4 23,5 ALS4-477RH016
16 470000 77x146 5 5 32,3 32,6 ALS4-477NP016
16 680000 91x146 4 4 38,3 38,5 ALS4-684RP016
16 680000 77x220 4 4 39,6 40,4 ALS4-684NT016
16 1000000 91x220 4 3 47,8 48,6 ALS4-105RT016
25 15000 36x52 24 20 6,9 7,3 ALS4-153DA025
25 22000 36x62 17 15 8,4 8,8 ALS4-223DB025
25 33000 36x82 11 10 11,1 11,7 ALS4-333DE025
25 47000 36x105 9 8 14 14,7 ALS4-473DF025
25 68000 51x82 13 12 12 12,2 ALS4-683KE025
25 100000 51x105 9 8 16,4 16,7 ALS4-104KF025
25 150000 77x75 13 13 13,7 13,8 ALS4-154ND025
25 150000 66x105 6 6 23,8 24,1 ALS4-154MF025
25 150000 91x75 10 10 18,7 18,8 ALS4-224RD025
25 220000 77x105 8 7 22,3 22,4 ALS4-224NF025
25 330000 91x98 8 8 22,3 22,4 ALS4-334RH025
25 330000 77x146 5 5 31 31,1 ALS4-334NP025
25 470000 91x146 4 4 36,9 37,1 ALS4-474RP025
25 470000 77x220 4 4 38,9 39,8 ALS4--474NT025
25 680000 91x220 4 3 47 48,1 ALS4-684RT025
40 10000 36x52 23 19 6,6 6,9 ALS4-103DA040
40 10000 36x62 19 16 8,1 8,7 ALS4-103DB040
40 15000 36x82 13 10 10,8 11,6 ALS4-153DE040
40 22000 36x105 10 8 13,6 14,5 ALS4-223DF040
40 33000 51x82 13 12 11,7 12 ALS4-333KE040
40 47000 51x105 9 8 16,2 16,6 ALS4-473KF040
40 68000 77x75 13 13 13,9 14 ALS4-683ND040
40 100000 66x105 7 7 20,6 20,8 ALS4-104MF040
40 100000 91x67 10 9 17,7 18,5 ALS4-104RC040
40 100000 91x75 12 11 16 16,1 ALS4-104RD040
40 100000 77x105 7 7 22,4 22,7 ALS4-104NF040
40 150000 91x98 8 8 22,6 22,8 ALS4-154RH040
40 150000 77x146 5 5 31,3 31,6 ALS4-154NP040
40 220000 91x146 4 4 36,8 37,1 ALS4-224RP040
40 220000 77x220 4 4 37,7 39,2 ALS4-224NT040
40 330000 91x220 4 4 45,6 47 ALS4-334RT040
63 3300 36x52 38 30 5,5 6,2 ALS4-332DA063
63 4700 36x62 27 22 6,7 7,5 ALS4--472DB063
63 6800 36x82 19 15 8,9 10 ALS4-682DE063
63 10000 36x105 13 10 11,2 12,6 ALS4-103DF063
63 15000 51x82 16 15 10,7 11,2 ALS4-153KE063
63 22000 51x105 11 10 14,7 15,3 ALS4-223KF063
63 22000 77x75 14 12 14,6 15,1 ALS4-223ND063
63 33000 66x105 8 7 21,3 22,2 ALS4-333MF063
63 33000 91x67 10 8 18,1 20,1 ALS4-333RC063
63 33000 91x75 11 11 17,1 17,5 ALS4-333RD063
63 47000 77x105 9 8 20,7 21,1 ALS4-473NF063
63 47000 91x98 8 7 24,4 25,1 ALS4-473RH063
63 68000 77x146 6 6 29,1 29,8 ALS4-683NP063
63 100000 91x146 5 5 34,5 35,2 ALS4--104RP063
63 100000 77x220 4 4 36,7 38,8 ALS4-104NT063
63 150000 91x220 4 4 44,4 46,5 ALS4-154RT063
100 1500 36x52 79 62 3,9 4,5 ALS4-152DA100
100 2200 36x62 56 44 4,8 5,5 ALS4-222DB100
100 3300 36x82 37 29 6,4 7,4 ALS4-332DE100
100 4700 36x105 26 21 8,1 9,3 ALS4-472DF100
100 6800 51x82 32 28 8 8,4 ALS4-682KE100
100 10000 51x105 21 18 10,9 11,5 ALS4-103KF100
100 15000 77x75 28 26 9,7 9,9 ALS4-153ND100
100 15000 66x105 14 12 15,8 16,7 ALS4-153MF100
100 15000 91x75 20 18 12,9 13,4 ALS4-153RD100
100 22000 91x67 17 16 14,3 15,2 ALS4-223RC100
100 22000 77x105 15 13 15,5 16 ALS4-223NF100
100 22000 91x98 13 11 18,4 19 ALS4-223RH100
100 33000 77x146 10 10 21,6 22,2 ALS4-333NP100
100 47000 91x146 9 8 25,9 26,5 ALS4--473RP100
100 47000 77x220 7 6 35,4 36,6 ALS4-473NT100
100 100000 91x220 6 6 37,2 37,9 ALS4-104RT100
200 680 36x52 195 154 2,9 4 ALS4-681DA200
200 680 36x62 188 147 3,3 4,6 ALS4-681DB200
200 1000 36x82 128 100 4,3 6,1 ALS4-102DE200
200 1500 36x105 86 67 5,6 7,8 ALS4-152DF200
200 2200 51x82 71 58 6,8 8 ALS4-222KE200
200 3300 51x105 47 38 9,1 10,9 ALS4-332KF200
200 4700 77x75 48 42 8,7 9,4 ALS4-472ND200
200 6800 66x105 27 23 12,9 14,5 ALS4-682MF200
200 6800 91x67 37 28 11,8 15,9 ALS4-682RC200
200 6800 91x75 36 32 10,9 11,7 ALS4-682RD200
200 6800 77x105 29 25 13,4 14,8 ALS4-682NF200
200 10000 91x98 23 20 15,4 16,6 ALS4-103RH200
200 10000 77x146 19 16 19,3 21,5 ALS4-103NP200
200 15000 91x146 14 12 24,2 26,5 ALS4-153RP200
200 22000 77x220 11 10 29,5 31,6 ALS4-223NT200
200 33000 91x220 10 8 34,3 36,4 ALS4-333RT200
250 470 36x52 235 174 2,5 3,9 ALS4-471DA250
250 680 36x62 164 122 3,2 4,8 ALS4-681DB250
250 1000 36x82 111 83 4,2 6,3 ALS4-102DE250
250 1000 36x105 108 79 4,7 7,5 ALS4-152KE250
250 1500 51x82 83 64 6,2 8,2 ALS4-222KE250
250 2200 51x105 56 42 8,3 11,1 ALS4-332KF250
250 3300 77x75 52 42 8,5 9,7 ALS4-332ND250
250 4700 66x105 30 24 12,3 15 ALS4-472MF250
250 4700 91x67 42 30 10,9 16,3 ALS4-472RC250
250 4700 91x75 38 32 10,7 12,1 ALS4-472RD250
250 6800 77x105 30 25 12,1 13,4 ALS4-682NF250
250 6800 91x98 25 20 15,1 17,3 ALS4-682RH250
250 10000 77x146 19 16 17,5 19,5 ALS4-103NP250
250 15000 91x146 14 12 21,9 23,9 ALS4-153RP250
250 15000 77x220 12 10 29,2 33 ALS4-153NT250
250 22000 91x220 11 9 34,1 38,2 ALS4-223RT250
350 220 36x52 457 303 1,8 4,5 ALS4-221DA350
350 330 36x62 307 204 2,4 5,7 ALS4-331DB350
350 470 36x82 215 143 3 7,2 ALS4-471DE350
350 680 36x105 149 99 3,9 8,9 ALS4-681DF350
350 1000 51x82 113 78 5 10 ALS4-102KE350
350 1500 51x105 75 52 6,8 12,5 ALS4-152KF350
350 2200 77x75 66 49 8,3 13,7 ALS4-222ND350
350 2200 66x105 51 35 9,8 17,9 ALS4-222MF350
350 2200 91x67 74 52 9,1 16,4 ALS4-222RC350
350 2200 91x75 56 40 9,4 17,8 ALS4-222RD350
350 3300 77x105 41 30 11,1 19,7 ALS4-332NF350
350 4700 91x98 31 23 14,6 23,2 ALS4-472RH350
350 4700 77x146 27 20 15,7 23,6 ALS4-472NP350
350 6800 91x146 19 14 20,3 29,7 ALS4-682RP350
350 6800 77x220 23 17 25,4 35,7 ALS4-682NT350
350 10000 91x220 21 16 31 42,7 ALS4-103RT350
400 220 36x52 542 349 2 4,9 ALS4-221DA400
400 220 36x62 537 344 2,1 5,4 ALS4-221DB400
400 470 36x82 254 164 3,2 7,8 ALS4-471DE400
400 470 36x105 251 161 3,5 8,5 ALS4-471DF400
400 680 51x82 183 121 4,2 9,8 ALS4-681KE400
400 1000 51x105 124 81 5,6 12,3 ALS4-102KF400
400 1500 77x75 93 64 7,6 13,9 ALS4-152ND400
400 2200 66x105 60 41 9,7 18,1 ALS4-222MF400
400 2200 91x67 63 44 9,4 15,9 ALS4-222RC400
400 2200 91x75 67 47 10 17,5 ALS4-222RD400
400 2200 77x105 62 42 10,6 19,8 ALS4-222NF400
400 3300 91x98 44 31 13,6 23,4 ALS4-332RH400
400 4700 77x146 33 23 15,4 22,6 ALS4-472NP400
400 6800 91x146 23 17 20 28,3 ALS4-682RP400
400 6800 77x220 21 15 23,5 33,3 ALS4-682NT400
400 10000 91x220 18 14 29 40,3 ALS4-103RT400
415 220 36x52 530 331 2 5 ALS4-221DA415
415 220 36x62 524 325 2,1 5,4 ALS4-221DB415
415 330 36x82 349 217 2,8 7,1 ALS4-331DE415
415 470 36x105 245 152 3,5 8,7 ALS4-471DF415
415 680 51x82 180 115 4,4 9,9 ALS4-681KE415
415 1000 51x105 122 77 5,8 12,3 ALS4-102KF415
415 1500 77x75 95 65 7,6 13,8 ALS4-152ND415
415 2200 66x105 60 39 9,7 18,1 ALS4-222MF415
415 2200 91x67 61 43 9,4 15,8 ALS4-222RC415
415 2200 91x75 67 47 10 17,3 ALS4-222RD415
415 2200 77x105 61 41 10,7 19,7 ALS4-222NF415
415 3300 91x98 44 30 13,6 23,3 ALS4-332RH415
415 3300 77x146 40 27 14,2 23,6 ALS4-332NP415
415 4700 91x146 29 19 18,5 29,8 ALS4-472RP415
415 6800 77x220 21 14 23 32,5 ALS4-682NT415
415 10000 91x220 18 14 28,3 39,3 ALS4-103RT415
450 150 36x52 721 360 1,8 4,5 ALS4-151DA450
450 150 36x62 715 356 1,9 4,8 ALS4-151DB450
450 220 36x82 487 242 2,5 6,2 ALS4-221DE450
450 330 51x82 325 162 3,2 7,9 ALS4-331DF450
450 470 51x82 239 123 4,1 9 ALS4-471KE450
450 680 51x105 164 84 5,3 11,3 ALS4-681KF450
450 1000 77x75 125 69 7 13,2 ALS4-102ND450
450 1500 66x105 79 42 8,9 17,1 ALS4-152MF450
450 1500 91x67 78 57 8,7 15,3 ALS4-152RC450
450 1500 91x75 87 49 9,3 16,7 ALS4-152RD450
450 1500 77x105 80 43 9,8 18,7 ALS4-152NF450
450 2200 91x98 58 32 12,5 22,5 ALS4-222RH450
450 2200 77x146 54 29 13,1 22,9 ALS4-222NP450
450 3300 77x146 38 27 14,6 22 ALS4-332NP450
450 3300 91x146 37 20 17,4 28,9 ALS4-332RP450
450 4700 77x220 27 15 21,9 32 ALS4-472NT450
450 6800 91x220 19 15 23,5 39,2 ALS4-682RT450
500 100 36x52 1499 1135 0,9 1,4 ALS4-101DA500
500 150 36x62 1002 758 1,1 1,8 ALS4-151DB500
500 220 36x82 683 500 1,5 2,4 ALS4-221DE500
500 330 36x105 456 347 1,9 3,1 ALS4-331DF500
500 470 51x82 332 240 2,9 4 ALS4-471KE500
500 680 51x105 228 170 3,8 5,1 ALS4-681KF500
500 680 77x75 234 173 4,2 5,8 ALS4-681ND500
500 680 91x67 242 201 4,9 6,3 ALS4-681RC500
500 1000 66x105 155 117 5,5 7,4 ALS4-102MF500
500 1000 91x75 161 119 5,6 7,8 ALS4-152NF500
500 1500 77x105 110 81 6,9 9,5 ALS4-152RD500
500 1500 91x98 107 79 7,8 10,6 ALS4-152RH500
500 2200 77x146 74 57 9,7 12,7 ALS4-222NP500
500 3300 91x146 51 40 13 12,7 ALS4-332RP500
500 3300 77x220 49 39 15,4 19,4 ALS4-332NT500

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
Děkujeme za zaslání zprávy. Odpovíme co nejdříve.
ZEPTEJTE SE O PRODUKT close
Procházet

Přidat do seznamu přání

musíš být přihlášen

Technical data:

-40°C - 105°C (ALS 40/41)

Capacity range: 68µF - 1.500.000µF (ALS 30/31)
100µF - 1.500.000µF (ALS 40/41)
Tolerance: ±20%
Voltage range: 10 V do 600 VDC (ALS 30/31)
  10 V - 500 VDC (ALS 40/41)
Temperature range: -40°C - 85°C (ALS 30/31)

Casing dimensions: 36 x 52 mm - 91 x 220 mm

Scheme

SERIA ALS30/31 I ALS 40/41 – WYPROWADZENIA ŚRUBOWE KONDENSATORY ELEKTROLITYCZNE schemat

Casing code D
±1
L
±2
S
±0,5
T
±0,8
M
screw thread
H
±1
Clamping rings Weight
[g]
DA 36 52 12,7 6,4 M8 12 V3/H2/UTE2736 75
DB 36 62 12,7 6,4 M8 12 V3/H2/UTE2736 90
DE 36 82 12,7 6,4 M8 12 V3/H2/UTE2736 115
DF 36 105 12,7 6,4 M8 12 V3/H2/UTE2736 140
KE 51 82 22,2 5 M12 16 V4/UTE2737 220
KF 51 105 22,2 5 M12 16 V4/UTE2737 300
MF 66 105 28,5 5 M12 16 V10/UTE2738 505
ND 77 75 31,7 5 M12 16 VII 495
NF 77 105 31,7 5 M12 16 VII 690
NP 77 146 31,7 5 M12 16 VII 960
NT 77 220 31,7 5 M12 16 VII 1450
RC 91 67 31,7 5 M12 16 V90 615
RD 91 75 31,7 5 M12 16 V90 690
RH 91 98 31,7 5 M12 16 V90 900
RP 91 146 31,7 5 M12 16 V90 1345
RT 91 220 31,7 5 M12 16 V90 2000

Capacitors life length in temperature range at nominal current and voltage

Diameter
[mm]
Life length (h)
ALS30/31
Life length (h)
ALS40/41
36 11000 6000
51 18000 7000
66 19000 8000
77,91 20000 9000

Marking

SERIA ALS30/31 I ALS 40/41 – WYPROWADZENIA ŚRUBOWE KONDENSATORY ELEKTROLITYCZNE sposób oznaczania

ALS 30/31 series -40°C - 85°C

Voltage
[VDC]
Capacity
[µF]
Dimensions
[mm]
ESRmΩ @ 20°C
100[Hz]
Impendance
mΩ @ 20°C
10[kHz]
Repeteable current
[A] @ 85°C
Typ
(screw thread A or C)
100[Hz] 10[kHz]
10 33000 36x52 20 18 8,4 8,87 ALS3-333DA010
10 47000 36x62 15 14 10,2 10,7 ALS3-473DB010
10 68000 36x82 10 9 13,6 14,3 ALS3-683DE010
10 100000 36x105 8 8 17,1 17,9 ALS3-104DF010
10 150000 51x82 8 7 16 18 ALS3-154KE010
10 220000 51x105 7 6 20,6 22 ALS3-224KF010
10 330000 77x75 10 10 18,4 18,5 ALS3-334ND010
10 330000 66x105 6 5 24,4 26 ALS3-334MF010
10 330000 91x67 8 8 22,6 23,1 ALS3-33RC010
10 470000 91x75 11 11 19,4 19,5 ALS3-474RD010
10 470000 77x105 5 5 30,8 32,8 ALS3-474NF010
10 680000 91x98 7 6 27,9 28 ALS3-684RH010
10 680000 77x146 5 4 32,3 32,7 ALS3-684NP010
10 1000000 91x146 4 4 45,3 45,6 ALS3-105RP010
10 1000000 77x220 4 4 44,7 45,3 ALS3-105NT010
10 1500000 91x220 4 4 53,8 54,3 ALS3-155RT010
16 22000 36x52 22 18 8,3 8,8 ALS3-223DA016
16 33000 36x62 17 14 10,1 10,6 ALS3-333DB016
16 47000 36x82 11 10 13,4 14,1 ALS3-473DE016
16 68000 36x105 9 8 16,9 17,7 ALS3-683DF016
16 100000 51x82 10 9 16 16,9 ALS3-104KE016
16 150000 51x105 8 7 20 20,9 ALS3-154KF016
16 220000 77x75 10 10 18,5 18,6 ALS3-224ND016
16 220000 66x105 6 5 29,3 29,7 ALS3-224MF016
16 330000 91x67 8 8 22,6 23,1 ALS3-334RC016
16 330000 91x75 11 11 19,1 19,2 ALS3-334RD016
16 330000 77x105 5 5 28,6 30,8 ALS3-334NF016
16 470000 91x98 7 7 27,6 27,8 ALS3-477RH016
16 470000 77x146 5 5 38,9 39,6 ALS3-477NP016
16 680000 91x146 4 4 45,3 45,5 ALS3-684RP016
16 680000 77x220 4 4 46,7 47,6 ALS3-684NT016
16 1000000 91x220 4 3 56,4 57,3 ALS3-105RT016
25 15000 36x52 24 20 8,2 8,7 ALS3-153DA025
25 22000 36x62 17 15 9,9 10,4 ALS3-223DB025
25 33000 36x82 11 10 13,2 13,9 ALS3-333DE025
25 47000 36x105 9 7 16,6 17,4 ALS3-473DF025
25 68000 51x82 11 10 15,6 16,9 ALS3-683KE025
25 100000 51x105 9 8 19,6 20,6 ALS3-104KF025
25 150000 77x75 11 11 17,9 18,1 ALS3-154ND025
25 150000 66x105 6 6 28,4 28,9 ALS3-154MF025
25 220000 91x67 9 8 21,9 22,6 ALS3-224RC025
25 220000 91x75 12 12 18,7 18,8 ALS3-224RD025
25 220000 77x105 6 6 28,1 30,8 ALS3-224NF025
25 330000 91x98 8 8 26,4 26,5 ALS3-334RH025
25 330000 77x146 5 5 37,3 39,6 ALS3-334NP025
25 470000 91x146 4 4 43,6 43,9 ALS3-474RP025
25 470000 77x220 4 4 45,8 47 ALS3-474NT025
25 680000 91x220 4 4 55,4 56,7 ALS3-684RT025
40 10000 36x52 23 20 7,9 8,4 ALS3-103DA040
40 15000 36x62 17 14 9,5 10 ALS3-153DB040
40 22000 36x82 11 10 12,7 13,3 ALS3-223DE040
40 33000 51x82 12 11 14,2 16,7 ALS3-333KE040
40 47000 51x82 12 11 14,2 16,7 ALS3-473KE040
40 68000 51x105 10 9 18 20,6 ALS3-683KF040
40 100000 77x75 13 12 16,4 16,5 ALS3-104ND040
40 100000 91x67 8 7 23 24,8 ALS3-104RC040
40 100000 66x105 7 6 26,3 26,6 ALS3-104MF040
40 100000 91x75 10 10 20,3 20,4 ALS3-104RD040
40 150000 77x105 8 8 26,8 30,2 ALS3-154NF040
40 150000 91x98 7 7 28,6 28,9 ALS3-154RH040
40 220000 77x146 6 5 35,4 39,6 ALS3-224NP040
40 220000 91x146 4 4 46,5 47 ALS3-224RP040
40 330000 77x220 4 4 45 46,5 ALS3-334NT040
40 470000 91x220 4 4 52,3 53,4 ALS3-474RT040
63 4700 36x52 36 28 6,7 7,4 ALS3--472DA063
63 6800 36x62 26 20 8,2 9 ALS3-682DB063
63 10000 36x82 17 14 10,8 11,9 ALS3-103DE063
63 15000 36x105 15 8 10,9 14,4 ALS3-153DF063
63 15000 51x82 12 11 13,9 14,4 ALS3-153KE063
63 22000 51x82 12 11 13,9 14,4 ALS3-223KE063
63 33000 51x105 10 9 17,4 18 ALS3-333KF063
63 47000 77x75 13 13 16,6 16,8 ALS3-473ND063
63 47000 66x105 8 7 26,7 26,5 ALS3-473MF063
63 47000 91x75 11 10 20,3 20,7 ALS3-473RD063
63 68000 91x67 10 9 20,9 22,4 ALS3-683RC063
63 68000 77x105 8 8 24,7 26,4 ALS3-683NF063
63 68000 91x98 8 7 28,9 29,6 ALS3-683RH063
63 100000 77x146 6 6 34,8 35,4 ALS3-104NP063
63 150000 91x146 5 5 40,2 40,7 ALS3-154RP063
63 150000 77x220 4 4 43,3 45,1 ALS3-154NT063
63 220000 91x220 4 4 52,4 54,3 ALS3-224RT063
100 2200 36x52 69 55 4,9 5,4 ALS3-222DA100
100 3300 36x62 49 39 6 6,6 ALS3-322DB100
100 4700 36x82 33 27 7,9 8,8 ALS3-472DE100
100 6800 36x105 23 19 10 11,1 ALS3-682DF100
100 10000 51x82 28 24 10,1 10,5 ALS3-103KE100
100 15000 51x105 20 18 12,6 13,1 ALS3-153KF100
100 22000 77x75 25 24 12 12,2 ALS3-223ND100
100 22000 66x105 13 12 18,4 19,1 ALS3-223MF100
100 22000 91x67 15 13 18,9 20,9 ALS3-223RC100
100 22000 91x75 21 20 14,7 15 ALS3-223RD100
100 33000 77x105 15 14 17,6 19 ALS3-333NF100
100 33000 91x98 13 12 20,8 21,2 ALS3-333RH100
100 47000 77x146 10 9 25,2 25,7 ALS3-473NP100
100 68000 91x146 9 8 29,4 29,8 ALS3-683RP100
100 68000 77x220 7 6 40,6 41,5 ALS3-683NT100
100 100000 91x220 6 5 30,8 33,3 ALS3-104RT100
200 470 36x52 286 227 2,6 4,3 ALS3--471DA200
200 680 36x62 199 158 3,9 5,4 ALS3-681DB200
200 1000 36x82 135 107 5,1 7,1 ALS3-102DE200
200 1500 36x105 90 72 5,6 9,1 ALS3-152DF200
200 2200 51x82 73 60 8,2 9,7 ALS3-222KE200
200 3300 51x105 48 40 9,2 13,1 ALS3-332KF200
200 4700 77x75 48 42 10,6 11,5 ALS3-472ND200
200 4700 66x105 33 27 13 19,1 ALS3-472MF200
200 6800 66x105 27 23 15,7 17,7 ALS3-682MF200
200 6800 91x67 38 29 13,7 18,5 ALS3-682RC200
200 6800 91x75 35 31 13,3 14,3 ALS3-682RD200
200 10000 77x105 28 25 14,9 15,9 ALS3-103NF200
200 10000 91x98 23 20 18,8 20,3 ALS3-103RH200
200 15000 77x146 18 16 21,4 22,7 ALS3-153NP200
200 22000 91x146 13 12 26,7 28 ALS3-223RP200
200 22000 77x220 11 9 36,1 38,7 ALS3-223NT200
200 33000 91x220 10 9 42,2 44,8 ALS3-333RT200
250 470 36x52 247 187 3 4,5 ALS3-471DA250
250 680 36x62 172 131 3,8 5,6 ALS3-681DB250
250 1000 36x82 117 89 5 7,4 ALS3-102DE250
250 1500 51x82 86 67 6,2 9,8 ALS3-152KE250
250 2200 51x82 69 55 7,7 9,1 ALS3-222KE250
250 3300 51x105 45 36 10,4 12,4 ALS3-332KF250
250 3300 77x75 52 43 10,4 11,9 ALS3-332ND250
250 4700 66x105 31 24 15 18,2 ALS3-472MF250
250 4700 91x75 38 32 13,2 14,9 ALS3-472RD250
250 6800 91x67 35 27 13,5 17,7 ALS3-682RC250
250 6800 77x105 29 25 15 16,5 ALS3-682NF250
250 10000 91x98 24 21 17,1 18,4 ALS3-103RH250
250 10000 77x146 19 16 21,6 24 ALS3-103NP250
250 15000 91x146 14 12 27 29,5 ALS3-153RP250
250 15000 77x220 12 10 32,4 36,5 ALS3-153NT250
250 22000 77x220 9 7 36,3 45,8 ALS3-223NT250
250 22000 91x220 12 10 42,3 47,4 ALS3-223RT250
350 330 36x52 325 226 2,4 5 ALS3-331DA350
350 470 36x82 223 154 3,4 7,2 ALS3-471DE350
350 680 36x105 154 107 4,4 9 ALS3-681DF350
350 1000 51x82 116 82 6,1 10,6 ALS3-102KE350
350 1500 51x105 77 55 8,2 13,5 ALS3-152KF350
350 2200 51x105 66 48 8,7 14,1 ALS3-222KF350
350 2200 77x75 66 50 9,1 15,6 ALS3-222ND350
350 2200 66x105 52 37 11,9 19,3 ALS3-222MF350
350 3300 66x105 39 29 12,8 20,3 ALS3-332MF350
350 3300 91x67 49 34 11,8 18 ALS3-332RC350
350 3300 91x75 47 36 11,7 19,8 ALS3-332RD350
350 4700 77x105 35 27 13,4 21,7 ALS3-472NF350
350 4700 91x98 31 24 16,3 26,6 ALS3-472RH350
350 6800 77x146 23 18 19,3 26 ALS3-682NP350
350 6800 91x146 20 15 24,9 34,4 ALS3-682RP350
350 10000 77x220 15 11 31,7 39,3 ALS3-103NT350
350 15000 91x220 15 12 38,2 46,4 ALS3-153RT350
400 220 36x52 570 387 2,1 4,4 ALS3-221DA400
400 330 36x62 382 260 2,7 5,5 ALS3-331DB400
400 470 36x82 267 182 3,5 7,1 ALS3-471DE400
400 680 36x105 185 126 4,4 8,8 ALS3-681DF400
400 1000 51x82 139 98 5,8 10,3 ALS3-102KE400
400 1500 51x105 92 65 7,8 13,1 ALS3-152KF400
400 1500 77x75 97 70 8,3 14,7 ALS3-152ND400
400 2200 51x105 78 56 8,4 13,5 ALS3-222KF400
400 2200 66x105 62 44 11,2 18,8 ALS3-222MF400
400 2200 91x75 69 50 10,7 18,9 ALS3-222RD400
400 3300 91x67 53 38 11,7 17,1 ALS3-332RC400
400 3300 77x105 49 36 13,4 21,3 ALS3-332NF400
400 3300 91x98 45 32 14,9 25,3 ALS3-332RH400
400 4700 77x105 38 26 14,6 20,9 ALS3-472NF400
400 4700 91x98 36 26 17,1 25,4 ALS3-472RH400
400 4700 77x146 33 24 18 26 ALS3-472NP400
400 6800 77x146 27 20 19,5 26,9 ALS3-682NP400
400 6800 91x146 24 17 23,2 32,9 ALS3-682RP400
400 6800 77x220 22 15 29 40,7 ALS3-682NT400
400 10000 91x220 17 12 35,7 49,4 ALS3-103RT400
415 220 36x52 555 368 2,1 4,4 ALS3-221DA415
415 330 36x62 372 247 2,7 5,6 ALS3-331DB415
415 470 36x82 261 173 3,5 7,2 ALS3-471DE415
415 680 36x105 180 120 4,5 9 ALS3-681DF415
415 1000 51x82 136 94 5,7 10,4 ALS3-102KE415
415 1500 51x105 90 62 7,6 13,1 ALS3-152KF415
415 1500 77x75 96 68 8,1 14,7 ALS3-152ND415
415 2200 66x105 61 42 11 18,9 ALS3-222MF415
415 2200 91x67 71 49 10,5 17,5 ALS3-222RC415
415 2200 91x75 68 49 11,1 18,9 ALS3-222RD415
415 3300 77x105 48 36 13,4 21,3 ALS3-332NF415
415 3300 91x98 45 32 14,6 25,3 ALS3-332RH415
415 4700 77x146 33 24 17,6 25,9 ALS3-472NP415
415 6800 91x146 23 17 22,7 32,8 ALS3-682RP415
415 6800 77x220 21 15 28,5 40,1 ALS3-682NT415
415 10000 91x220 17 12 35,2 48,7 ALS3-103RT415
450 150 36x52 735 485 1,8 4,1 ALS3-151DA450
450 220 36x62 502 332 2,4 5,1 ALS3-221DB450
450 330 36x82 335 221 3,1 6,7 ALS3-331DE450
450 470 36x105 235 155 4   ALS3-471DF450
450 680 51x82 175 117 4,9 9,9 ALS3-681KE450
450 1000 51x105 118 79 6,5 12,6 ALS3-102KF450
450 1500 77x75 95 65 8,7 14,9 ALS3-152ND450
450 1500 66x105 81 52 9,5 17,4 ALS3-152MF450
450 2200 91x67 74 46 9,6 15,4 ALS3-222RC450
450 2200 91x75 67 47 11,5 19 ALS3-222RD450
450 2200 66x105 67 47 11,1 19,3 ALS3-222MF450
450 2200 77x105 59 41 12,2 21,1 ALS3-222NF450
450 3300 91x75 53 33 12,6 17,9 ALS3-332RD450
450 3300 91x98 44 30 15,6 25,5 ALS3-332RH450
450 3300 77x105 40 30 13,8 21,2 ALS3-332NF450
450 3300 77x146 39 27 16,1 25,1 ALS3-332NP450
450 4700 77x146 36 26 17,1 25,2 ALS3-472NP450
450 4700 91x146 29 19 21 31,8 ALS3-472RP450
450 6800 77x220 21 14 27,4 38,8 ALS3-682NT450
450 10000 91x220 18 13 33,4 46,5 ALS3—103RT450
500 100 36x52 1231 847 1,6 2,9 ALS3-101DA500
500 150 36x62 823 566 2 3,7 ALS3-151DB500
500 220 36x82 560 386 2,7 4,8 ALS3-221DE500
500 330 36x82 450 350 3,2 5,7 ALS3-331DE500
500 330 36x105 374 258 3,5 6,2 ALS3-331DF500
500 470 51x82 276 194 4,4 7,5 ALS3-471KE500
500 680 51x105 190 133 5,7 9,6 ALS3-681KF500
500 1000 77x75 173 109 7,6 12,2 ALS3-102ND500
500 1000 66x105 137 96 8,1 13,8 ALS3-102MF500
500 1500 77x105 91 65 10,6 17 ALS3-152NF500
500 1500 91x67 110 87 9,5 14,3 ALS3-152RC500
500 1500 91x75 119 76 10,1 15,9 ALS3-152RD500
500 2200 91x98 80 50 13,7 21,1 ALS3-222RH500
500 2200 77x146 62 44 14,3 21,8 ALS3-222NP500
500 3300 77x146 54 39 15,3 22,6 ALS3-332NP500
500 3300 91x146 51 32 19 28,3 ALS3-332RP500
500 4700 77x220 37 24 24,3 33,3 ALS3-472NT500
500 6800 91x220 27 22 26,5 41,3 ALS3-682RT500

ALS 40/41 series -40°C - 105°C

Voltage
[VDC]
Capacity
[µF]
Dimensions
[mm]
ESRmΩ @ 20°C
100[Hz]
Impendance
mΩ @ 20°C
10[kHz]
Repeteable current
[A] @ 85°C
Type
(screw thread A or C)
100 [Hz] 10 [kHz]
10 33000 36x52 22 19 7,1 7,5 ALS4-333DA010
10 47000 36x62 16 14 8,6 9 ALS4-473DB010
10 68000 36x82 11 10 11,5 12 ALS4-683DE010
10 100000 36x105 8 7 14,5 15,1 ALS4-104DF010
10 150000 51x82 12 11 12,3 12,4 ALS4-154KE010
10 220000 51x105 8 8 16,8 17 ALS4-224KF010
10 330000 77x75 13 12 14,1 14,1 ALS4-334ND010
10 330000 66x105 6 6 24,4 24,7 ALS4-334MF010
10 330000 91x67 8 8 19,2 19,7 ALS4-334RC010
10 470000 91x75 11 11 16,4 16,5 ALS4-474RD010
10 470000 77x105 7 7 23,1 23,2 ALS4-474NF010
10 680000 91x98 7 7 23,5 23,6 ALS4-684RH010
10 680000 77x146 5 5 27,4 27,8 ALS4-684NP010
10 1000000 91x146 4 4 38,3 38,5 ALS4-105RP010
10 1000000 77x220 4 4 37,8 38,3 ALS4-105NT010
10 1500000 91x220 4 4 45,5 46 ALS4-155RT010
16 22000 36x52 24 20 7 7,4 ALS4-223DA016
16 33000 36x62 17 14 8,5 8,9 ALS4-333DB016
16 47000 36x82 11 10 11,3 11,9 ALS4-473DE016
16 68000 36x105 9 8 14,3 15 ALS4-683DF016
16 100000 51x82 12 11 12,3 12,5 ALS4-104KE016
16 150000 51x105 8 8 16,7 17 ALS4-154KF016
16 220000 77x75 12 12 14,2 14,3 ALS4-224ND016
16 220000 66x105 6 6 24,5 24,8 ALS4-224MF016
16 330000 91x67 8 8 19,2 19,7 ALS4-334RC016
16 330000 91x75 11 11 16,2 16,2 ALS4-334RD016
16 330000 77x105 7 7 22,7 22,9 ALS4-334NF016
16 470000 91x98 8 7 23,4 23,5 ALS4-477RH016
16 470000 77x146 5 5 32,3 32,6 ALS4-477NP016
16 680000 91x146 4 4 38,3 38,5 ALS4-684RP016
16 680000 77x220 4 4 39,6 40,4 ALS4-684NT016
16 1000000 91x220 4 3 47,8 48,6 ALS4-105RT016
25 15000 36x52 24 20 6,9 7,3 ALS4-153DA025
25 22000 36x62 17 15 8,4 8,8 ALS4-223DB025
25 33000 36x82 11 10 11,1 11,7 ALS4-333DE025
25 47000 36x105 9 8 14 14,7 ALS4-473DF025
25 68000 51x82 13 12 12 12,2 ALS4-683KE025
25 100000 51x105 9 8 16,4 16,7 ALS4-104KF025
25 150000 77x75 13 13 13,7 13,8 ALS4-154ND025
25 150000 66x105 6 6 23,8 24,1 ALS4-154MF025
25 150000 91x75 10 10 18,7 18,8 ALS4-224RD025
25 220000 77x105 8 7 22,3 22,4 ALS4-224NF025
25 330000 91x98 8 8 22,3 22,4 ALS4-334RH025
25 330000 77x146 5 5 31 31,1 ALS4-334NP025
25 470000 91x146 4 4 36,9 37,1 ALS4-474RP025
25 470000 77x220 4 4 38,9 39,8 ALS4--474NT025
25 680000 91x220 4 3 47 48,1 ALS4-684RT025
40 10000 36x52 23 19 6,6 6,9 ALS4-103DA040
40 10000 36x62 19 16 8,1 8,7 ALS4-103DB040
40 15000 36x82 13 10 10,8 11,6 ALS4-153DE040
40 22000 36x105 10 8 13,6 14,5 ALS4-223DF040
40 33000 51x82 13 12 11,7 12 ALS4-333KE040
40 47000 51x105 9 8 16,2 16,6 ALS4-473KF040
40 68000 77x75 13 13 13,9 14 ALS4-683ND040
40 100000 66x105 7 7 20,6 20,8 ALS4-104MF040
40 100000 91x67 10 9 17,7 18,5 ALS4-104RC040
40 100000 91x75 12 11 16 16,1 ALS4-104RD040
40 100000 77x105 7 7 22,4 22,7 ALS4-104NF040
40 150000 91x98 8 8 22,6 22,8 ALS4-154RH040
40 150000 77x146 5 5 31,3 31,6 ALS4-154NP040
40 220000 91x146 4 4 36,8 37,1 ALS4-224RP040
40 220000 77x220 4 4 37,7 39,2 ALS4-224NT040
40 330000 91x220 4 4 45,6 47 ALS4-334RT040
63 3300 36x52 38 30 5,5 6,2 ALS4-332DA063
63 4700 36x62 27 22 6,7 7,5 ALS4--472DB063
63 6800 36x82 19 15 8,9 10 ALS4-682DE063
63 10000 36x105 13 10 11,2 12,6 ALS4-103DF063
63 15000 51x82 16 15 10,7 11,2 ALS4-153KE063
63 22000 51x105 11 10 14,7 15,3 ALS4-223KF063
63 22000 77x75 14 12 14,6 15,1 ALS4-223ND063
63 33000 66x105 8 7 21,3 22,2 ALS4-333MF063
63 33000 91x67 10 8 18,1 20,1 ALS4-333RC063
63 33000 91x75 11 11 17,1 17,5 ALS4-333RD063
63 47000 77x105 9 8 20,7 21,1 ALS4-473NF063
63 47000 91x98 8 7 24,4 25,1 ALS4-473RH063
63 68000 77x146 6 6 29,1 29,8 ALS4-683NP063
63 100000 91x146 5 5 34,5 35,2 ALS4--104RP063
63 100000 77x220 4 4 36,7 38,8 ALS4-104NT063
63 150000 91x220 4 4 44,4 46,5 ALS4-154RT063
100 1500 36x52 79 62 3,9 4,5 ALS4-152DA100
100 2200 36x62 56 44 4,8 5,5 ALS4-222DB100
100 3300 36x82 37 29 6,4 7,4 ALS4-332DE100
100 4700 36x105 26 21 8,1 9,3 ALS4-472DF100
100 6800 51x82 32 28 8 8,4 ALS4-682KE100
100 10000 51x105 21 18 10,9 11,5 ALS4-103KF100
100 15000 77x75 28 26 9,7 9,9 ALS4-153ND100
100 15000 66x105 14 12 15,8 16,7 ALS4-153MF100
100 15000 91x75 20 18 12,9 13,4 ALS4-153RD100
100 22000 91x67 17 16 14,3 15,2 ALS4-223RC100
100 22000 77x105 15 13 15,5 16 ALS4-223NF100
100 22000 91x98 13 11 18,4 19 ALS4-223RH100
100 33000 77x146 10 10 21,6 22,2 ALS4-333NP100
100 47000 91x146 9 8 25,9 26,5 ALS4--473RP100
100 47000 77x220 7 6 35,4 36,6 ALS4-473NT100
100 100000 91x220 6 6 37,2 37,9 ALS4-104RT100
200 680 36x52 195 154 2,9 4 ALS4-681DA200
200 680 36x62 188 147 3,3 4,6 ALS4-681DB200
200 1000 36x82 128 100 4,3 6,1 ALS4-102DE200
200 1500 36x105 86 67 5,6 7,8 ALS4-152DF200
200 2200 51x82 71 58 6,8 8 ALS4-222KE200
200 3300 51x105 47 38 9,1 10,9 ALS4-332KF200
200 4700 77x75 48 42 8,7 9,4 ALS4-472ND200
200 6800 66x105 27 23 12,9 14,5 ALS4-682MF200
200 6800 91x67 37 28 11,8 15,9 ALS4-682RC200
200 6800 91x75 36 32 10,9 11,7 ALS4-682RD200
200 6800 77x105 29 25 13,4 14,8 ALS4-682NF200
200 10000 91x98 23 20 15,4 16,6 ALS4-103RH200
200 10000 77x146 19 16 19,3 21,5 ALS4-103NP200
200 15000 91x146 14 12 24,2 26,5 ALS4-153RP200
200 22000 77x220 11 10 29,5 31,6 ALS4-223NT200
200 33000 91x220 10 8 34,3 36,4 ALS4-333RT200
250 470 36x52 235 174 2,5 3,9 ALS4-471DA250
250 680 36x62 164 122 3,2 4,8 ALS4-681DB250
250 1000 36x82 111 83 4,2 6,3 ALS4-102DE250
250 1000 36x105 108 79 4,7 7,5 ALS4-152KE250
250 1500 51x82 83 64 6,2 8,2 ALS4-222KE250
250 2200 51x105 56 42 8,3 11,1 ALS4-332KF250
250 3300 77x75 52 42 8,5 9,7 ALS4-332ND250
250 4700 66x105 30 24 12,3 15 ALS4-472MF250
250 4700 91x67 42 30 10,9 16,3 ALS4-472RC250
250 4700 91x75 38 32 10,7 12,1 ALS4-472RD250
250 6800 77x105 30 25 12,1 13,4 ALS4-682NF250
250 6800 91x98 25 20 15,1 17,3 ALS4-682RH250
250 10000 77x146 19 16 17,5 19,5 ALS4-103NP250
250 15000 91x146 14 12 21,9 23,9 ALS4-153RP250
250 15000 77x220 12 10 29,2 33 ALS4-153NT250
250 22000 91x220 11 9 34,1 38,2 ALS4-223RT250
350 220 36x52 457 303 1,8 4,5 ALS4-221DA350
350 330 36x62 307 204 2,4 5,7 ALS4-331DB350
350 470 36x82 215 143 3 7,2 ALS4-471DE350
350 680 36x105 149 99 3,9 8,9 ALS4-681DF350
350 1000 51x82 113 78 5 10 ALS4-102KE350
350 1500 51x105 75 52 6,8 12,5 ALS4-152KF350
350 2200 77x75 66 49 8,3 13,7 ALS4-222ND350
350 2200 66x105 51 35 9,8 17,9 ALS4-222MF350
350 2200 91x67 74 52 9,1 16,4 ALS4-222RC350
350 2200 91x75 56 40 9,4 17,8 ALS4-222RD350
350 3300 77x105 41 30 11,1 19,7 ALS4-332NF350
350 4700 91x98 31 23 14,6 23,2 ALS4-472RH350
350 4700 77x146 27 20 15,7 23,6 ALS4-472NP350
350 6800 91x146 19 14 20,3 29,7 ALS4-682RP350
350 6800 77x220 23 17 25,4 35,7 ALS4-682NT350
350 10000 91x220 21 16 31 42,7 ALS4-103RT350
400 220 36x52 542 349 2 4,9 ALS4-221DA400
400 220 36x62 537 344 2,1 5,4 ALS4-221DB400
400 470 36x82 254 164 3,2 7,8 ALS4-471DE400
400 470 36x105 251 161 3,5 8,5 ALS4-471DF400
400 680 51x82 183 121 4,2 9,8 ALS4-681KE400
400 1000 51x105 124 81 5,6 12,3 ALS4-102KF400
400 1500 77x75 93 64 7,6 13,9 ALS4-152ND400
400 2200 66x105 60 41 9,7 18,1 ALS4-222MF400
400 2200 91x67 63 44 9,4 15,9 ALS4-222RC400
400 2200 91x75 67 47 10 17,5 ALS4-222RD400
400 2200 77x105 62 42 10,6 19,8 ALS4-222NF400
400 3300 91x98 44 31 13,6 23,4 ALS4-332RH400
400 4700 77x146 33 23 15,4 22,6 ALS4-472NP400
400 6800 91x146 23 17 20 28,3 ALS4-682RP400
400 6800 77x220 21 15 23,5 33,3 ALS4-682NT400
400 10000 91x220 18 14 29 40,3 ALS4-103RT400
415 220 36x52 530 331 2 5 ALS4-221DA415
415 220 36x62 524 325 2,1 5,4 ALS4-221DB415
415 330 36x82 349 217 2,8 7,1 ALS4-331DE415
415 470 36x105 245 152 3,5 8,7 ALS4-471DF415
415 680 51x82 180 115 4,4 9,9 ALS4-681KE415
415 1000 51x105 122 77 5,8 12,3 ALS4-102KF415
415 1500 77x75 95 65 7,6 13,8 ALS4-152ND415
415 2200 66x105 60 39 9,7 18,1 ALS4-222MF415
415 2200 91x67 61 43 9,4 15,8 ALS4-222RC415
415 2200 91x75 67 47 10 17,3 ALS4-222RD415
415 2200 77x105 61 41 10,7 19,7 ALS4-222NF415
415 3300 91x98 44 30 13,6 23,3 ALS4-332RH415
415 3300 77x146 40 27 14,2 23,6 ALS4-332NP415
415 4700 91x146 29 19 18,5 29,8 ALS4-472RP415
415 6800 77x220 21 14 23 32,5 ALS4-682NT415
415 10000 91x220 18 14 28,3 39,3 ALS4-103RT415
450 150 36x52 721 360 1,8 4,5 ALS4-151DA450
450 150 36x62 715 356 1,9 4,8 ALS4-151DB450
450 220 36x82 487 242 2,5 6,2 ALS4-221DE450
450 330 51x82 325 162 3,2 7,9 ALS4-331DF450
450 470 51x82 239 123 4,1 9 ALS4-471KE450
450 680 51x105 164 84 5,3 11,3 ALS4-681KF450
450 1000 77x75 125 69 7 13,2 ALS4-102ND450
450 1500 66x105 79 42 8,9 17,1 ALS4-152MF450
450 1500 91x67 78 57 8,7 15,3 ALS4-152RC450
450 1500 91x75 87 49 9,3 16,7 ALS4-152RD450
450 1500 77x105 80 43 9,8 18,7 ALS4-152NF450
450 2200 91x98 58 32 12,5 22,5 ALS4-222RH450
450 2200 77x146 54 29 13,1 22,9 ALS4-222NP450
450 3300 77x146 38 27 14,6 22 ALS4-332NP450
450 3300 91x146 37 20 17,4 28,9 ALS4-332RP450
450 4700 77x220 27 15 21,9 32 ALS4-472NT450
450 6800 91x220 19 15 23,5 39,2 ALS4-682RT450
500 100 36x52 1499 1135 0,9 1,4 ALS4-101DA500
500 150 36x62 1002 758 1,1 1,8 ALS4-151DB500
500 220 36x82 683 500 1,5 2,4 ALS4-221DE500
500 330 36x105 456 347 1,9 3,1 ALS4-331DF500
500 470 51x82 332 240 2,9 4 ALS4-471KE500
500 680 51x105 228 170 3,8 5,1 ALS4-681KF500
500 680 77x75 234 173 4,2 5,8 ALS4-681ND500
500 680 91x67 242 201 4,9 6,3 ALS4-681RC500
500 1000 66x105 155 117 5,5 7,4 ALS4-102MF500
500 1000 91x75 161 119 5,6 7,8 ALS4-152NF500
500 1500 77x105 110 81 6,9 9,5 ALS4-152RD500
500 1500 91x98 107 79 7,8 10,6 ALS4-152RH500
500 2200 77x146 74 57 9,7 12,7 ALS4-222NP500
500 3300 91x146 51 40 13 12,7 ALS4-332RP500
500 3300 77x220 49 39 15,4 19,4 ALS4-332NT500
Komentáře (0)
*/ -->
