Combimet 19.
  • Combimet 19.

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: METCASE

Combimet 19.

Combimet 19 "- kazeta - Sub Rack 19"
Univerzální 19 "kazeta z eloxovaného hliníku. Pouzdro se skládá ze dvou bočních panelů, přední a zadní, horní a nižší. Vysokejším ve dvou různých verzích s větracími otvory a bez něj. Spodní panel má potřebné otvory pro montáž PCB. .

Combimet 19” - uniwersalna kaseta sub rack budwoa

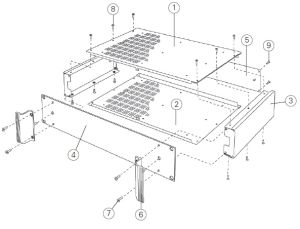

Sada obsahuje dodání 1-8:
1) horní část pouzdra **
2) Základ **
3) 19 "Přední panel
4) Zadní panel
5) rukojeti
6) m4 x 16 mm šrouby (4 ks)
7) m3 x 8 mm šrouby (12 ks)
8) m3 x 8 mm šrouby (6 ks)
** s větracími otvory nebo bez otvorů
Standard

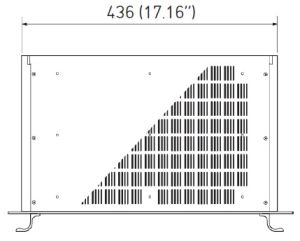

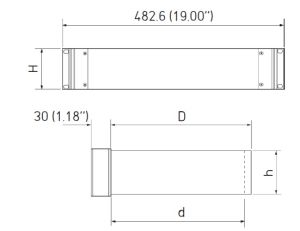

Rozměry a výkresy kombinují 19
Combimet 19 "
Combimet 19” - uniwersalna kaseta sub rack wymiary
Combimet 19” - uniwersalna kaseta sub rack rysunki
Pouzdro bez ventilačních otvorů
Číslo H. D. H. D. Barva

M 62 19 135

1u (1HE) 265 (10.43 ") 40.2 (1,58 ") 253 (9.96 ") RAL 7035.

M 62 19 139

1u (1HE) 265 (10.43 ") 40.2 (1,58 ") 253 (9.96 ") RAL 9005.

M 62 19 155

1u (1HE) 365 (14.37 ") 40.2 (1,58 ") 353 (13.89 ") RAL 7035.

M 62 19 159

1u (1HE) 365 (14.37 ") 40.2 (1,58 ") 353 (13.89 ") RAL 9005.

M 62 19 235

2U (2HE)> 265 (10.43 ") 84,6 (3,33 ") 253 (9.96 ") RAL 7035.

M 62 19 239

2U (2HE) 265 (10.43 ") 84,6 (3,33 ") 253 (9.96 ") RAL 9005.

M 62 19 255

2U (2HE) 365 (14.37 ") 84,6 (3,33 ") 353 (13.89 ") RAL 7035.

M 62 19 259

2U (2HE) 365 (14.37 ") 84,6 (3,33 ") 353 (13.89 ") RAL 9005.

M 62 19 335

3u (3He) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 7035.

M 62 19 339

3u (3He) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 9005.

M 62 19 355

3u (3He) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 7035.

M 62 19 359

3u (3He) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 9005.

Pouzdro s větracími otvory

Číslo H. D. H. D. Barva

M 62 19 145

1u (1HE) 265 (10.43 ") 40.2 (1,58 ") 253 (9.96 ") RAL 7035.

M 62 19 149

1u (1HE) 265 (10.43 ") 40.2 (1,58 ") 253 (9.96 ") RAL 9005.

M 62 19 165

1u (1HE) 365 (14.37 ") 40.2 (1,58 ") 353 (13.89 ") RAL 7035.

M 62 19 169

1u (1HE) 365 (14.37 ") 40.2 (1,58 ") 353 (13.89 ") RAL 9005.

M 62 19 245

2U (2HE) 265 (10.43 ") 84,6 (3,33 ") 253 (9.96 ") RAL 7035.

M 62 19 249

2U (2HE) 265 (10.43 ") 84,6 (3,33 ") 253 (9.96 ") RAL 9005.

M 62 19 265

2U (2HE) 365 (14.37 ") 84,6 (3,33 ") 353 (13.89 ") RAL 7035.

M 62 19 269

2U (2HE) 365 (14.37 ") 84,6 (3,33 ") 353 (13.89 ") RAL 9005.

M 62 19 345

3u (3He) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 7035.

M 62 19 349

3u (3He) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 9005.

M 62 19 365

3u (3He) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 7035.

M 62 19 369

3u (3He) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 9005.
Combimet 19” - uniwersalna kaseta sub rack obudowa z otworem wentylacyjnym Combimet 19” - uniwersalna kaseta sub rack obudowa Combimet 19” - uniwersalna kaseta sub rack otwór wentylacyjny


Montážní deska s příslušenstvím
Číslo Článek Verze (d)

M 62 00 265

1, 2 x9, 3 x18 265 mm

M 62 00 365

1, 2 x9, 3 x18 365 mm
Combimet 19” - uniwersalna kaseta sub rack płyta montażowa

Montážní prvky PCB

Číslo Článek
M 56 00 001 1 + 2 x10
Combimet 19” - uniwersalna kaseta sub rack montaż płyta PCB
