Výrobce: PowerShield

Systém monitorování baterie PowerShield

System monitoringu baterii akumulatorów PowerShield

Monitoring baterii akumulatorów pozwala z wyprzedzeniem przewidywać awarie oraz zapewnia maksymalne wykorzystanie żywotności akumulatorów. Aby zapewnić ciągłość zasilania i bezproblemową pracę baterii lokalizowane są najsłabsze ogniwa/bloki aby wymienić je przed awarią całego systemu.
System Powershield to kompleksowe rozwiązanie (software i hardware) służące do monitoringu baterii akumulatorów skrojone dokładnie pod konkretne wymagania.

  • Obsługiwane rodzaje ogniw: VRLA, VLA, Ni-Cd
  • Napięciach znamionowe monobloków 2V, 4V, 6V, 8V, 12V i 16
  • Możliwość podłączenia do 8 stringów
  • Dane dostępne są w czasie rzeczywistym
  • Dostęp zdalny
  • Możliwość ustawiania alarmów mailowych
  • Możliwość logowania zdarzeń
  • Przyjazny interface graficzny
  • Archiwizowanie danych historycznych
  • Możliwość tworzenia raportów

PowerShield zbiera następujące dane:

  • Napięcie monobloku
  • Impedancja wewnętrzna monobloku
  • Temperatura monobloku
  • Temperatura otoczenia
  • Prąd stringu
  • Tętnienia prądu w stringu
  • Napięcie całej baterii

Elementy składowe systemu to:

  • mSensor – mierzy napięcia, rezystancje wewnętrzne i temperatury dwóch sąsiadujących monbloków
  • Hub – zbiera dane ze wszystkich mSensorów
  • Controller – serce systemu – przetwarza dane, archiwizuje, zapewnia komunikację zewnętrzną
  • Link – oprogramowanie z przyjaznym interfacem użytkownika, umożliwia przeglądanie danych w czasie rzeczywistym, generuje raporty, etc.

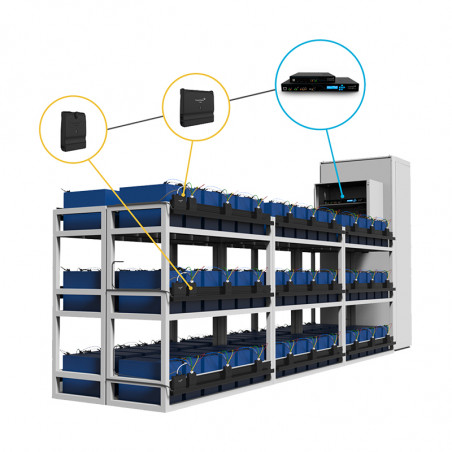

Schemat połączeń systemu PowerSchield

System monitoringu baterii akumulatorów PowerShield

Maksymalna ilość monobloków 512
Maksymalna ilość stringów 8
Pomiar prądu w stringu ±2000A
mSensor
Ilość monoboków na 1 mSensor 2
Napięcia znamionowe monobloku 1,2V, 2V, 4V, 6V, 8V, 12V, 16V
Rodzaj ogniw VRLA, VLA, Ni-Cd
Protokół komunikacyjny Modbus TCP/IP
Wejścia pomiaru temperatury 2
Umiejscowienie czujników temperatury Terminal -
Zakres pomiaru temperatury -10oC…70oC
Izolacja 750VDC
Hub
Ilość monobloków na 1 Hub 64 (poprzez 32 mSensory)
Wejścia do pomiaru prądu 1 (pomiar prądu stringu oraz tętnień prądu)
Wejścia pomiaru temperatury 2
Controller
Komunikacja Modbus TCP/IP, SNMP, RS232/485 (opcja), USB
Interfejs konfiguracyjny Poprzez przeglądarkę internetową
Pamięć 2GB RAM, 4GB Flash
Wymiary 1U 19" (430/265/45mm – szer/gł/wys)
Zasilanie
  • 90-260VAC
  • 24VDC (19…30V)
  • 48VDC (36…60V)
  • 110VDC (80…150V)
Temperatura pracy 0oC…50oC
Oprogramowanie Link minimalne wymagania
Procesor 1GHz lub więcej x86 lub x64
System operacyjny Win7 lub wyżej
RAM 4GB lub więcej
HDD 20GB lub więcej
Monitor 1024x768, 1366x768 lub więcej
