Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu
please use latin characters

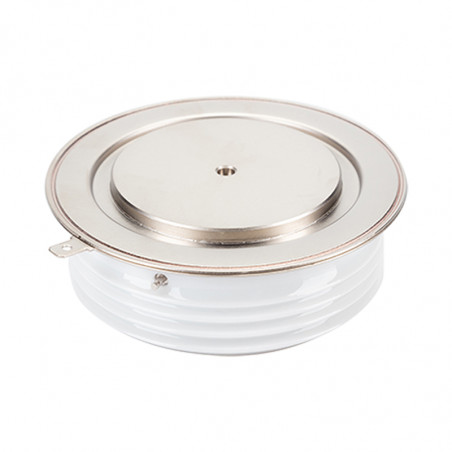

Standard Thyristors - ABB
Type | VDRM [V] |
ITAV [A] |
ITSM [kA] |
Package* [mm] |
Housing [Drawing No.] |
---|---|---|---|---|---|
5STP 06T1600 |
1600 | 641 | 9.9 | 52.5/29.5 | 9/ABB |
5STP 10D1601 |
1600 | 969 | 15.0 | 58.5/34 | 5/ABB |
5STP 10T1600 |
1600 | 969 | 15.0 | 58.5/34 | 6/ABB |
5STP 20F1601 |
1600 | 1901 | 27.3 | 74.5/47 | 4/ABB |
5STP 20T1600 |
1600 | 1956 | 27.3 | 74.5/47 | 4/ABB |
5STP 34H1601 |
1600 | 3370 | 49.0 | 101.5/63 | 7/ABB |
5STP 34T1600 |
1600 | 3370 | 49.0 | 101.5/63 | 10/ABB |
5STP 07D1800 |
1800 | 730 | 9.0 | 58.5/34 | 11/ABB |
5STP 09D1801 |
1800 | 932 | 13.7 | 58.5/34 | 5/ABB |
5STP 18F1800 |
1800 | 1660 | 21.0 | 74.5/47 | 4/ABB |
5STP 18F1801 |
1800 | 1825 | 26.2 | 74.5/47 | 4/ABB |
5STP 18T1800 |
1800 | 1870 | 26.2 | 74.5/47 | 12/ABB |
5STP 30H1801 |
1800 | 3108 | 47.0 | 102/63 | 7/ABB |
5STP 42L1800 |
1800 | 4390 | 64.0 | 120/78 | 13/ABB |
5STP 30T1800 |
1800 | 3108 | 47.0 | 101.5/63 | 10/ABB |
5STP 50Q1800 |
1800 | 6100 | 94.0 | 150/100 | 14/ABB |
5STP 09D2201 |
2200 | 863 | 12.0 | 58.5/34 | 5/ABB |
5STP 17F2201 |
2200 | 1702 | 25.5 | 74.5/47 | 4/ABB |
5STP 17T2200 |
2200 | 1743 | 25.5 | 74.5/47 | 12/ABB |
5STP 29H2201 |
2200 | 2855 | 45.0 | 101.5/63 | 7/ABB |
5STP 29T2200 |
2200 | 2855 | 45.0 | 101.5/63 | 10/ABB |
5STP 06D2800 |
2800 | 620 | 8.8 | 60/34 | 11/ABB |
5STP 08T2800 |
2800 | 792 | 10.6 | 58.5/34 | 6/ABB |
5STP 08D2801 |
2800 | 792 | 10.6 | 58.5/34 | 5/ABB |
5STP 15T2800 |
2800 | 1589 | 23.6 | 74.5/47 | 12/ABB |
5STP 16F2800 |
2800 | 1400 | 18.0 | 74.5/47 | 15/ABB |
5STP 16F2801 |
2800 | 1554 | 23.6 | 74.5/47 | 4/ABB |
5STP 27H2801 |
2800 | 2670 | 43.0 | 101.5/63 | 7/ABB |
5STP 27T2800 |
2800 | 2670 | 43.0 | 101.5/63 | 10/ABB |
5STP 33L2800 |
2800 | 3740 | 65.5 | 120/78 | 13/ABB |
5STP 45N2800 |
2800 | 5080 | 77.0 | 150/100 | 16/ABB |
5STP 45Q2800 |
2800 | 5490 | 77.0 | 150/100 | 14/ABB |
5STP 04D4200 |
4200 | 470 | 7.1 | 60/34 | 11/ABB |
5STP 12F4200 |
4200 | 1150 | 17.3 | 75/47 | 15/ABB |
5STP 21H4200 |
4200 | 2192 | 32.0 | 101.5/63 | 7/ABB |
5STP 28L4200 |
4200 | 3170 | 54.0 | 120/78 | 13/ABB |
5STP 38N4200 |
4200 | 3960 | 64.5 | 150/100 | 16/ABB |
5STP 38Q4200 |
4200 | 4275 | 64.5 | 150/100 | 14/ABB |
5STP 04D5200 |
5200 | 440 | 6.1 | 60/34 | 11/ABB |
5STP 17H5200 |
5200 | 1975 | 34.0 | 102/63 | 17/ABB |
5STP 25L5200 |
5200 | 2760 | 50.5 | 120/78 | 13/ABB |
5STP 25M5200 |
5200 | 2540 | 50.5 | 120/78 | 18/ABB |
5STP 34N5200 |
5200 | 3600 | 63.0 | 150/100 | 16/ABB |
5STP 34Q5200 |
5200 | 3875 | 63.0 | 150/100 | 14/ABB |
5STP 52U5200 |
5200 | 5120 | 99.0 | 172/110 | 19/ABB |
5STP 03X6500 |
6500 | 350 | 4.7 | 60/34 | 20/ABB |
5STP 03D6500 |
6500 | 380 | 4.7 | 60/34 | 21/ABB |
5STP 08F6500 |
6500 | 830 | 15.1 | 75/47 | 22/ABB |
5STP 08G6500 |
6500 | 720 | 15.1 | 75/47 | 23/ABB |
5STP 12K6500 |
6500 | 1370 | 31.5 | 102/63 | 24/ABB |
5STP 18M6500 |
6500 | 1800 | 47.5 | 120/78 | 18/ABB |
5STP 26N6500 |
6500 | 2810 | 65.0 | 150/100 | 16/ABB |
5STP 42U6500 |
6500 | 4250 | 86.0 | 172/110 | 16/ABB |
5STP 48Y7200 |
7200 | 4840 | 92.0 | 192/138 | 25/ABB |
5STP 45Y8500 |
8500 | 4240 | 90.0 | 192/138 | 25/ABB |
Type | VDRM [V] |
ITAV [A] |
ITSM [kA] |
Package* [mm] |
Housing [Drawing No.] |
---|---|---|---|---|---|
5STF 13F1220 |
1200 | 1252 | 21.0 | 74.5/47 | 4/ABB |
5STF 15F1232 |
1200 | 1532 | 21.0 | 74.5/47 | 4/ABB |
5STF 07D1413 |
1400 | 710 | 12.0 | 58.5/34 | 5/ABB |
5STF 07T1413 |
1400 | 710 | 12.0 | 58.5/34 | 6/ABB |
5STF 09D1420 |
1400 | 847 | 13.0 | 58.5/34 | 5/ABB |
5STF 09T1420 |
1400 | 847 | 13.0 | 58.5/34 | 6/ABB |
5STF 12F2040 |
2000 | 1202 | 17.0 | 74.5/47 | 4/ABB |
5STF 14F2063 |
2000 | 1440 | 17.0 | 74.5/47 | 4/ABB |
5STF 23H2040 |
2000 | 2322 | 42.0 | 10.5/63 | 7/ABB |
5STF 28H2060 |
2000 | 2667 | 47.0 | 10.5/63 | 7/ABB |
5STF 10F3080 |
3000 | 1003 | 13.0 | 74.5/47 | 4/ABB |
5STF 11F3010 |
3000 | 1112 | 14.0 | 74.5/47 | 4/ABB |
5STF 18F1210 |
1200 | 1779 | 22.0 | 74.5/47 | 4/ABB |
5STF 06D1408 |
1400 | 568 | 11.0 | 58.5/34 | 5/ABB |
5STF 06T1408 |
1400 | 568 | 11.0 | 58.5/34 | 6/ABB |
5STF 07D1414 |
1400 | 736 | 12.0 | 58.5/34 | 5/ABB |
5STF 07T1414 |
1400 | 736 | 12.0 | 58.5/34 | 6/ABB |
5STF 16F1413 |
1400 | 1526 | 21.0 | 74.5/47 | 4/ABB |
5STF 17F1420 |
1400 | 1693 | 21.0 | 74.5/47 | 4/ABB |
5STF 06D2020 |
2000 | 557 | 8.0 | 58.5/34 | 5/ABB |
5STF 06T2020 |
2000 | 557 | 8.0 | 58.5/34 | 6/ABB |
5STF 07D2032 |
2000 | 679 | 9.0 | 58.5/34 | 5/ABB |
5STF 07T2032 |
2000 | 679 | 9.0 | 58.5/34 | 6/ABB |
5STF 12F2025 |
2000 | 1191 | 17.0 | 74.5/47 | 4/ABB |
5STF 15F2040 |
2000 | 1489 | 17.0 | 74.5/47 | 4/ABB |
5STF 05D2425 |
2400 | 517 | 7.0 | 58.5/34 | 5/ABB |
5STF 05T2425 |
2400 | 517 | 7.0 | 58.5/34 | 6/ABB |
5STF 06D2440 |
2400 | 617 | 8.0 | 58.5/34 | 5/ABB |
5STF 06T2440 |
2400 | 617 | 8.0 | 58.5/34 | 6/ABB |
Type | VRM [V] |
IT(AV)M [A] |
ITSM [kA] | Package* [mm] |
Housing (Drawing No.) |
---|---|---|---|---|---|
5STB 24N2800 |
2800 | 2430 | 43 | 150/100 | 1/ABB |
5STB 24Q2800 |
2800 | 2630 | 43 | 150/100 | 2/ABB |
5STB 18N4200 |
4200 | 1920 | 32 | 150/100 | 1/ABB |
5STB 17N5200 |
5200 | 1800 | 29 | 150/100 | 1/ABB |
5STB 25U5200 |
5200 | 1980 | 42 | 172/110 | 3/ABB |
5STB 13N6500 |
6500 | 1405 | 22 | 150/100 | 1/ABB |
5STB 18U6500 |
6500 | 1580 | 29.7 | 172/110 | 3/ABB |
Type | VRM [V] | IT(AV)M [A] |
ITSM [kA] |
Package* [mm] |
Housing [Drawing No.] |
---|---|---|---|---|---|
5STR 03T2040 |
2000 | 360 | 5.0 | 58.5/34 | 6/ABB |
5STR 10T2520 |
2500 | 857 | 14.0 | 100/63 | 8/ABB |
Type | VDRM [V] |
VDC [V] |
ITGQM [A] |
IT(AV)M [A] |
Package* [mm] |
Housing [Drawing No.] |
---|---|---|---|---|---|---|
5SHY 35L4520 |
4500 | 2800 | 4000 | 1700 | 85/26 | 26/ABB |
5SHY 35L4521 |
4500 | 2800 | 4000 | 1700 | 85/26 | |
5SHY 35L4522 |
4500 | 2800 | 4000 | 2100 | 85/26 | |
5SHY 40L4511 |
4500 | 2800 | 3600 | 1430 | 85/26 | |
5SHY 55L4500 |
4500 | 2800 | 5000 | 1870 | 85/26 | |
5SHY 50L5500 |
5500 | 3300 | 3600 | 1290 | 85/26 | |
5SHY 42L6500 |
6500 | 4000 | 3800 | 1290 | 85/26 |
Drawing J/ABB |
Drawing I/ABB |
---|---|
Drawing D1/ABB |
Drawing F1/ABB |
Drawing H1/ABB |
Drawing 3/ABB |
---|---|---|
Drawing 1/ABB |
Drawing 2/ABB |
Drawing 6/ABB |
Drawing 4/ABB |
Drawing 5/ABB |
Drawing 7/ABB |
Drawing 8/ABB |
Drawing 9/ABB |
Drawing 10/ABB |
Drawing 11/ABB |
Drawing 12/ABB |
Drawing 13/ABB |
Drawing 14/ABB |
Drawing 15/ABB |
Drawing 16/ABB |
Drawing 17/ABB |
Drawing 18/ABB |
Drawing 19/ABB |
Drawing 20/ABB |
Drawing 21/ABB |
Drawing 22/ABB |
Drawing 23/ABB |
Drawing 24/ABB |
Drawing 25/ABB |
Drawing 26/ABB |
---|
Zašlete dotaz
Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?
Kontaktujte nás
musíš být přihlášen
Standard Thyristors - ABB
Type | VDRM [V] |
ITAV [A] |
ITSM [kA] |
Package* [mm] |
Housing [Drawing No.] |
---|---|---|---|---|---|
5STP 06T1600 |
1600 | 641 | 9.9 | 52.5/29.5 | 9/ABB |
5STP 10D1601 |
1600 | 969 | 15.0 | 58.5/34 | 5/ABB |
5STP 10T1600 |
1600 | 969 | 15.0 | 58.5/34 | 6/ABB |
5STP 20F1601 |
1600 | 1901 | 27.3 | 74.5/47 | 4/ABB |
5STP 20T1600 |
1600 | 1956 | 27.3 | 74.5/47 | 4/ABB |
5STP 34H1601 |
1600 | 3370 | 49.0 | 101.5/63 | 7/ABB |
5STP 34T1600 |
1600 | 3370 | 49.0 | 101.5/63 | 10/ABB |
5STP 07D1800 |
1800 | 730 | 9.0 | 58.5/34 | 11/ABB |
5STP 09D1801 |
1800 | 932 | 13.7 | 58.5/34 | 5/ABB |
5STP 18F1800 |
1800 | 1660 | 21.0 | 74.5/47 | 4/ABB |
5STP 18F1801 |
1800 | 1825 | 26.2 | 74.5/47 | 4/ABB |
5STP 18T1800 |
1800 | 1870 | 26.2 | 74.5/47 | 12/ABB |
5STP 30H1801 |
1800 | 3108 | 47.0 | 102/63 | 7/ABB |
5STP 42L1800 |
1800 | 4390 | 64.0 | 120/78 | 13/ABB |
5STP 30T1800 |
1800 | 3108 | 47.0 | 101.5/63 | 10/ABB |
5STP 50Q1800 |
1800 | 6100 | 94.0 | 150/100 | 14/ABB |
5STP 09D2201 |
2200 | 863 | 12.0 | 58.5/34 | 5/ABB |
5STP 17F2201 |
2200 | 1702 | 25.5 | 74.5/47 | 4/ABB |
5STP 17T2200 |
2200 | 1743 | 25.5 | 74.5/47 | 12/ABB |
5STP 29H2201 |
2200 | 2855 | 45.0 | 101.5/63 | 7/ABB |
5STP 29T2200 |
2200 | 2855 | 45.0 | 101.5/63 | 10/ABB |
5STP 06D2800 |
2800 | 620 | 8.8 | 60/34 | 11/ABB |
5STP 08T2800 |
2800 | 792 | 10.6 | 58.5/34 | 6/ABB |
5STP 08D2801 |
2800 | 792 | 10.6 | 58.5/34 | 5/ABB |
5STP 15T2800 |
2800 | 1589 | 23.6 | 74.5/47 | 12/ABB |
5STP 16F2800 |
2800 | 1400 | 18.0 | 74.5/47 | 15/ABB |
5STP 16F2801 |
2800 | 1554 | 23.6 | 74.5/47 | 4/ABB |
5STP 27H2801 |
2800 | 2670 | 43.0 | 101.5/63 | 7/ABB |
5STP 27T2800 |
2800 | 2670 | 43.0 | 101.5/63 | 10/ABB |
5STP 33L2800 |
2800 | 3740 | 65.5 | 120/78 | 13/ABB |
5STP 45N2800 |
2800 | 5080 | 77.0 | 150/100 | 16/ABB |
5STP 45Q2800 |
2800 | 5490 | 77.0 | 150/100 | 14/ABB |
5STP 04D4200 |
4200 | 470 | 7.1 | 60/34 | 11/ABB |
5STP 12F4200 |
4200 | 1150 | 17.3 | 75/47 | 15/ABB |
5STP 21H4200 |
4200 | 2192 | 32.0 | 101.5/63 | 7/ABB |
5STP 28L4200 |
4200 | 3170 | 54.0 | 120/78 | 13/ABB |
5STP 38N4200 |
4200 | 3960 | 64.5 | 150/100 | 16/ABB |
5STP 38Q4200 |
4200 | 4275 | 64.5 | 150/100 | 14/ABB |
5STP 04D5200 |
5200 | 440 | 6.1 | 60/34 | 11/ABB |
5STP 17H5200 |
5200 | 1975 | 34.0 | 102/63 | 17/ABB |
5STP 25L5200 |
5200 | 2760 | 50.5 | 120/78 | 13/ABB |
5STP 25M5200 |
5200 | 2540 | 50.5 | 120/78 | 18/ABB |
5STP 34N5200 |
5200 | 3600 | 63.0 | 150/100 | 16/ABB |
5STP 34Q5200 |
5200 | 3875 | 63.0 | 150/100 | 14/ABB |
5STP 52U5200 |
5200 | 5120 | 99.0 | 172/110 | 19/ABB |
5STP 03X6500 |
6500 | 350 | 4.7 | 60/34 | 20/ABB |
5STP 03D6500 |
6500 | 380 | 4.7 | 60/34 | 21/ABB |
5STP 08F6500 |
6500 | 830 | 15.1 | 75/47 | 22/ABB |
5STP 08G6500 |
6500 | 720 | 15.1 | 75/47 | 23/ABB |
5STP 12K6500 |
6500 | 1370 | 31.5 | 102/63 | 24/ABB |
5STP 18M6500 |
6500 | 1800 | 47.5 | 120/78 | 18/ABB |
5STP 26N6500 |
6500 | 2810 | 65.0 | 150/100 | 16/ABB |
5STP 42U6500 |
6500 | 4250 | 86.0 | 172/110 | 16/ABB |
5STP 48Y7200 |
7200 | 4840 | 92.0 | 192/138 | 25/ABB |
5STP 45Y8500 |
8500 | 4240 | 90.0 | 192/138 | 25/ABB |
Type | VDRM [V] |
ITAV [A] |
ITSM [kA] |
Package* [mm] |
Housing [Drawing No.] |
---|---|---|---|---|---|
5STF 13F1220 |
1200 | 1252 | 21.0 | 74.5/47 | 4/ABB |
5STF 15F1232 |
1200 | 1532 | 21.0 | 74.5/47 | 4/ABB |
5STF 07D1413 |
1400 | 710 | 12.0 | 58.5/34 | 5/ABB |
5STF 07T1413 |
1400 | 710 | 12.0 | 58.5/34 | 6/ABB |
5STF 09D1420 |
1400 | 847 | 13.0 | 58.5/34 | 5/ABB |
5STF 09T1420 |
1400 | 847 | 13.0 | 58.5/34 | 6/ABB |
5STF 12F2040 |
2000 | 1202 | 17.0 | 74.5/47 | 4/ABB |
5STF 14F2063 |
2000 | 1440 | 17.0 | 74.5/47 | 4/ABB |
5STF 23H2040 |
2000 | 2322 | 42.0 | 10.5/63 | 7/ABB |
5STF 28H2060 |
2000 | 2667 | 47.0 | 10.5/63 | 7/ABB |
5STF 10F3080 |
3000 | 1003 | 13.0 | 74.5/47 | 4/ABB |
5STF 11F3010 |
3000 | 1112 | 14.0 | 74.5/47 | 4/ABB |
5STF 18F1210 |
1200 | 1779 | 22.0 | 74.5/47 | 4/ABB |
5STF 06D1408 |
1400 | 568 | 11.0 | 58.5/34 | 5/ABB |
5STF 06T1408 |
1400 | 568 | 11.0 | 58.5/34 | 6/ABB |
5STF 07D1414 |
1400 | 736 | 12.0 | 58.5/34 | 5/ABB |
5STF 07T1414 |
1400 | 736 | 12.0 | 58.5/34 | 6/ABB |
5STF 16F1413 |
1400 | 1526 | 21.0 | 74.5/47 | 4/ABB |
5STF 17F1420 |
1400 | 1693 | 21.0 | 74.5/47 | 4/ABB |
5STF 06D2020 |
2000 | 557 | 8.0 | 58.5/34 | 5/ABB |
5STF 06T2020 |
2000 | 557 | 8.0 | 58.5/34 | 6/ABB |
5STF 07D2032 |
2000 | 679 | 9.0 | 58.5/34 | 5/ABB |
5STF 07T2032 |
2000 | 679 | 9.0 | 58.5/34 | 6/ABB |
5STF 12F2025 |
2000 | 1191 | 17.0 | 74.5/47 | 4/ABB |
5STF 15F2040 |
2000 | 1489 | 17.0 | 74.5/47 | 4/ABB |
5STF 05D2425 |
2400 | 517 | 7.0 | 58.5/34 | 5/ABB |
5STF 05T2425 |
2400 | 517 | 7.0 | 58.5/34 | 6/ABB |
5STF 06D2440 |
2400 | 617 | 8.0 | 58.5/34 | 5/ABB |
5STF 06T2440 |
2400 | 617 | 8.0 | 58.5/34 | 6/ABB |
Type | VRM [V] |
IT(AV)M [A] |
ITSM [kA] | Package* [mm] |
Housing (Drawing No.) |
---|---|---|---|---|---|
5STB 24N2800 |
2800 | 2430 | 43 | 150/100 | 1/ABB |
5STB 24Q2800 |
2800 | 2630 | 43 | 150/100 | 2/ABB |
5STB 18N4200 |
4200 | 1920 | 32 | 150/100 | 1/ABB |
5STB 17N5200 |
5200 | 1800 | 29 | 150/100 | 1/ABB |
5STB 25U5200 |
5200 | 1980 | 42 | 172/110 | 3/ABB |
5STB 13N6500 |
6500 | 1405 | 22 | 150/100 | 1/ABB |
5STB 18U6500 |
6500 | 1580 | 29.7 | 172/110 | 3/ABB |
Type | VRM [V] | IT(AV)M [A] |
ITSM [kA] |
Package* [mm] |
Housing [Drawing No.] |
---|---|---|---|---|---|
5STR 03T2040 |
2000 | 360 | 5.0 | 58.5/34 | 6/ABB |
5STR 10T2520 |
2500 | 857 | 14.0 | 100/63 | 8/ABB |
Type | VDRM [V] |
VDC [V] |
ITGQM [A] |
IT(AV)M [A] |
Package* [mm] |
Housing [Drawing No.] |
---|---|---|---|---|---|---|
5SHY 35L4520 |
4500 | 2800 | 4000 | 1700 | 85/26 | 26/ABB |
5SHY 35L4521 |
4500 | 2800 | 4000 | 1700 | 85/26 | |
5SHY 35L4522 |
4500 | 2800 | 4000 | 2100 | 85/26 | |
5SHY 40L4511 |
4500 | 2800 | 3600 | 1430 | 85/26 | |
5SHY 55L4500 |
4500 | 2800 | 5000 | 1870 | 85/26 | |
5SHY 50L5500 |
5500 | 3300 | 3600 | 1290 | 85/26 | |
5SHY 42L6500 |
6500 | 4000 | 3800 | 1290 | 85/26 |
Drawing J/ABB |
Drawing I/ABB |
---|---|
Drawing D1/ABB |
Drawing F1/ABB |
Drawing H1/ABB |
Drawing 3/ABB |
---|---|---|
Drawing 1/ABB |
Drawing 2/ABB |
Drawing 6/ABB |
Drawing 4/ABB |
Drawing 5/ABB |
Drawing 7/ABB |
Drawing 8/ABB |
Drawing 9/ABB |
Drawing 10/ABB |
Drawing 11/ABB |
Drawing 12/ABB |
Drawing 13/ABB |
Drawing 14/ABB |
Drawing 15/ABB |
Drawing 16/ABB |
Drawing 17/ABB |
Drawing 18/ABB |
Drawing 19/ABB |
Drawing 20/ABB |
Drawing 21/ABB |
Drawing 22/ABB |
Drawing 23/ABB |
Drawing 24/ABB |
Drawing 25/ABB |
Drawing 26/ABB |
---|
Vaše hodnocení nelze odeslat
Nahlásit komentář
Zpráva odeslána
Váš podnět nelze odeslat
Napište svůj názor
Zkontrolovat před odesláním
Vaši recenzi nelze odeslat
