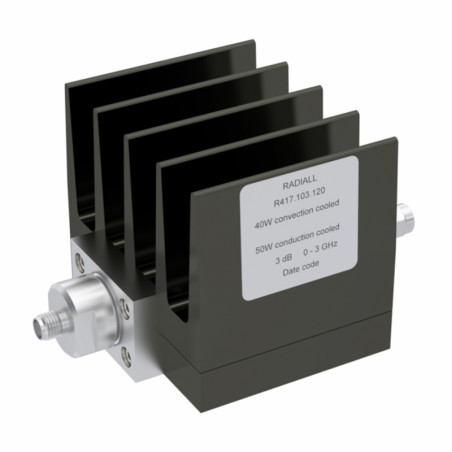

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Radiall

Tlumiče a konektory

Wtyki końcowe do złącz koncentrycznych
Wtyki końcowe do złącz koncentrycznych Wtyki końcowe do złącz koncentrycznych Wtyki końcowe do złącz koncentrycznych Wtyki końcowe do złącz koncentrycznych Wtyki końcowe do złącz koncentrycznych
Rysunke 5 Rysunke 6 Rysunke 7 Rysunke 8 Rysunke 9

 Nr producenta Typ wtyku Zakres częstotliwości Obciążalność  VWSR max.  Tłumienie  Rys.
Człony tłumiące koncentryczne

R 413 803 000 W

 SMA DC - 18 GHz 2W 1,35 3dB 6

R 413 806 000 W

 SMA DC - 18 GHz 2W 1,35 6dB 6

R 413 810 000 W

 SMA DC - 18 GHz 2W 1,35 10dB 6

R 413 820 000 W

 SMA DC - 18 GHz 2W 1,35 20dB 6

R 412 403 000 W

 BNC DC - 2 GHz 2W 1,20 3dB 7

R 412 406 000 W

 BNC DC - 2 GHz 2W 1,20 6dB 7

R 412 410 000 W

 BNC DC - 2 GHz 2W 1,20 10dB 7

R 412 420 000 W

 BNC DC - 2 GHz 2W 1,20 20dB 7

R 412 703 000 W

 N DC - 2 GHz 2W 1,15 3dB 8

R 412 706 000 W

 N DC - 2 GHz 2W 1,15 6dB 8

R 412 710 000 W

 N DC - 2 GHz 2W 1,15 10dB 8

R 415 703 000 W

 N DC - 8 GHz 15W 1,20 3dB 9

R 415 706 000 W

 N DC - 8 GHz 12W 1,20 6dB 9

R 415 710 000 W

 N DC - 8 GHz 10W 1,20 10dB 9

R 415 720 000 W

 N DC - 8 GHz 10W 1,20 20dB 9
Człony tłumiące koncentryczne dużej mocy

R 417 306 110

 N DC - 6 GHz 25W 1,35 6dB 10

R 417 320 119

 N DC - 1 GHz 25W 1,1 20dB 10

R 417 330 110

 N DC - 4 GHz 25W 1,35 30dB 10
Łączniki koncentryczne dużej mocy

R 432 071 200
Wyprowadzenia złącza:  seria N, 4 gniazda
zakres częstotliwości 73 - 180 MHz,
obciążalność 50 W  łącznik 3 dB,
różnica amplitudy ± 1,2 dB
wymiary 124 x 81 x 12mm
Właściwe terminatory patrz R 404 557

R 432 071 201

  jak wyżej, ale zakres częstotliwości od 60 - 180 MHZ
