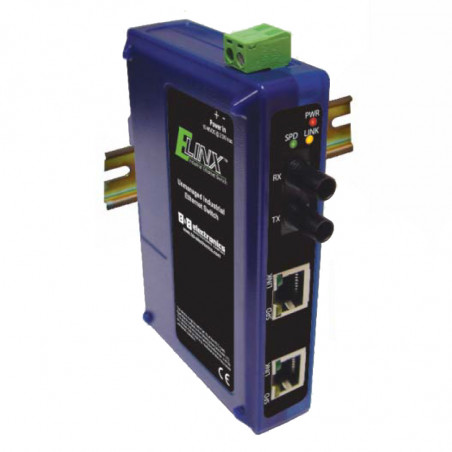

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: B&B Electronics

Neuvěřitelný Switch-3 Port-Rail DIN-EIR203 série

Cechy

- Do 3 portów światłowodowych jedno- lub wielomodowych w jednym przełączniku
- złączki światłowodowe ST lub SC
- 10/100M, pełno-/pół-dupleksowe, MDI/MDI-A (automatyczna negocjacja).
- Zgodność z normami IEEE 802.3/802.3u oraz 802.3x.
- Przemysłowa obudowa o ochronności IP30, montowana na szynie DIN
- Zasilanie napięciem 10 do 50 VDC
- Mechanizm zapamiętywania i przesyłania danych
- Filtrowanie burzy transmisyjnej
- Kontrola przesyłu zgodna z IEEE 802.3x oraz kontrola zwrotna
- 2K adresów MAC
- bufor pamięci 48 KB


Opis funkcjonalny

Zaprojektowane do wielu zastosowań urządzenia serii EIR203 to przemysłowe przełączniki ethernetowe plug-and-play klasy podstawowej. Wyposażone w montowaną na szynie DIN zwartą obudowę o ochronności IP30, wskaźniki LED zasilania i przesyłu, wejście zasilania 10 do 50 VDC z wymienną listwą zaciskową, tryb automatycznej negocjacji szybkości, funkcję pracy w trybie dupleksowym oraz automatycznego krosowania, przełączniki te są doskonałe do wszelkich zastosowań, które nie wymagają funkcji zarządzania. Można wybrać przełącznik z trzema portami światłowodowymi, trzema portami przewodów miedzianych lub z dowolną kombinacją portów. Modele dla światłowodów wielomodowych wydłużają zasięg do 2 km. Modele dla światłowodów jednomodowych wydłużają zasięg do 15 km. Na zamówienie dostępne są modele o zasięgu 40 km i 80 km. Wszystkie modele wymagają zewnętrznego źródła zasilania (sprzedawanego osobno).

Informacje do zamówienia
Model Porty 10/100 Światłowód wielomodowy Światłowód jednomodowy

EIR203

 3

EIR203-1MT

 2 1 (ST)

EIR203-1MC

 2 1 (SC)

EIR203-1ST

 2   1 (ST)

EIR203-1SC

 2   1 (SC)

EIR203-2MT

 1 2(ST)

EIR203-2MC

 1 2 (SC)

EIR203-2ST

 1   2 (ST)

EIR203-2SC

 1   2 (SC)

EIR203-3MT

 0 3 (ST)

EIR203-3MC

 0 3 (SC)

EIR203-3ST

 0   3 (ST)

EIR203-3ST

 0   3 (SC)

Dostępne są inne kombinacje portów, w tym o zasięgu 40 km i 80 km.


Specyfikacje
Technologia

Normy:
IEEE802.3, 802.3u, 802.3x
Typ przetwarzania:
Zapamiętywanie i przesyłanie w trybie pełnodupleksowym IEEE802.3x, kontrola przesyłu bez blokowania
Kontrola przesyłu:
Kontrola przesyłu IEEE802.3x, kontrola zwrotna
Pamięć buforowa pakietów:
48 KB
Rozmiar tablicy adresowej
2K adresów MAC


Interfejs

Porty RJ45:
Automatyczna negocjacja 10/100BaseT(x), tryb pełno-/półdupleksowy, automatyczne połączenie MDI/MDI
Porty światłowodowe:
Porty 100BaseFX (wielomodowe lub jednomodowe ze złączką ST lub SC)
Wskaźniki LED:
Zasilanie, 10/100M (port skrętki) oraz 100M (port światłowodu)

Światłowody

Typ światłowodu Odległość Długość fali Moc wyjściowa Czułość
Wielomodowy 2 km 1310 nm Ujem. 19 do Ujem. 14 dBm ≤ Ujem. 32 dBm
Jednomodowy 15 km 1310 n Ujem. 15 do Ujem. 8 dBm ≤ Ujem. 32 dBm

Zasilanie.
Środowisko pracy
Napięcie wejściowe..
10 – 50 VDC
Pobór mocy.
3.73 W przy 48 VDC

3.75 W przy 15 VDC

3.80 W przy 10 V DC
Połączenie wejściowe.
Wymienialna listwa zaciskowa.
Zabezpieczenie.
Zabezpieczenie przed odwrotną biegunowością.
Temperatura pracy
0 do 55 °C
Temperatura
-40 do 80 °C
przechowywania

Wilgotność
0 do 95% bez kondensacji
ŚCMA (3 Cu)
289389 godzin
ŚCMA (2 Cu, 1 światłowód)
273117 godzin
ŚCMA (1 Cu, 2 światłowody)
254161 godzin
ŚCMA (3 światłowody)
233149 godzin
Metoda obliczania Średniego Czasu Między Awariami
Przewidywanie niezawodności na podstawie liczebności części

Specyfikacje mechaniczne
Wymagane aprobaty
Obudowa
Obudowa plastikowa, IP30, montaż na szynie DIN
Wymiary (w/ST Con)
12,8x3,0x9,0 cm
Wymiary (w/SC Con)
12,8x3,0x8,0 cm
Wymiary (wszystkie przewody miedziane)
12,8x3,0x8,0 cm
Instalacja
35mm, montaż na szynie DIN
EMI
FCC Część 15 Klasa A. CISPR (EN55022)
EMS

EN61000-4-2 (ESD), EN61000-4-3 (RS)
EN61000-4-4(EFT), EN61000-4-5 (Surge)
