ZESTAWY WENTYLACYJNO-FILTRUJĄCE - SERIA VB

Opis:

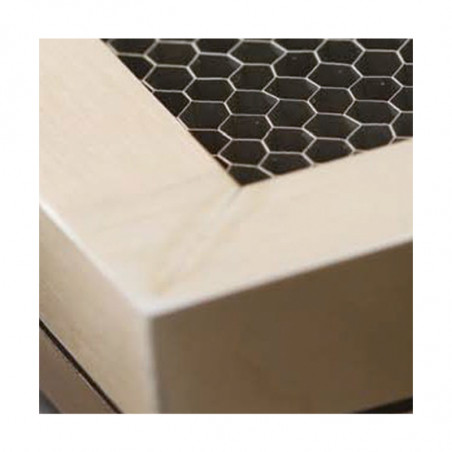

Nasze zespoły wentylacyjno-filtrujące Osłony VB są zestawami tłumiących odpowietrzników typu „plaster miodu” Osłon VH i demontowalnych filtrujących paneli przeciwpyłowych zawierających bezmembranowe poliuretanowe media filtrujące. Odpowietrznik jest określony w zwykły sposób i zawiera, w zakresie swojej ramy montażowej, dodatkowe mocowanie (zwykle wkładki gwintowane), które są używane do utrzymania filtra przeciwpyłowego w ramie.
Filtr przeciwpyłowy może być zamontowany z każdej strony panelu wentylacyjnego – wtedy należy zachować ostrożność, określając typ uszczelki interfejsu, by upewnić się, że jest przewodząca – gdy to konieczne. Materiał filtrujący jest dostępny z otworami od 30 do 60 porów na cal – jako standard, ale można określić inne, ponadto materiał filtrujący jest zabezpieczony siatką plecioną.

Zastosowanie:
Panele odpowietrzników typu „plaster miodu” i bezmembranowych poliuretanowych filtrów przeciwpyłowych są zwykle stosowane wewnątrz szaf i obudów urządzeń elektronicznych, w szczególności w przypadku, gdy istnieje możliwość przeniknięcia kurzu lub ciał obcych, ale nie jest wymagana cięższa, pleciona siatka aluminiowa. Filtry zamontowane wewnątrz urządzenia mogą mieć szybkozłączki i nie wymagają ekranowanej uszczelki. W aplikacjach, w których odpowietrznik tłumiący jest mocowany bezpośrednio do obudowy, filtry przeciwpyłowe zamontowane na zewnątrz urządzenia nie wymagają ekranowanej uszczelki.

Tolerancja:
Wymiary całkowite: ± 0.8mm
Otwory: ± 0.5mm
Mocowanie: z przyborami ± 0.2mm

WYDATJNOŚĆ - TYPOWA DB

CZĘSTOTLIWOŚĆ	FALA	ALUMINIUM
10 KHz	H	45
100 KHz	H	49
1MHz	H	51
1MHz	E	>100
10MHz	E	>100
100MHz	E	>100
1GHz	P	98
10 GHz	P	95
