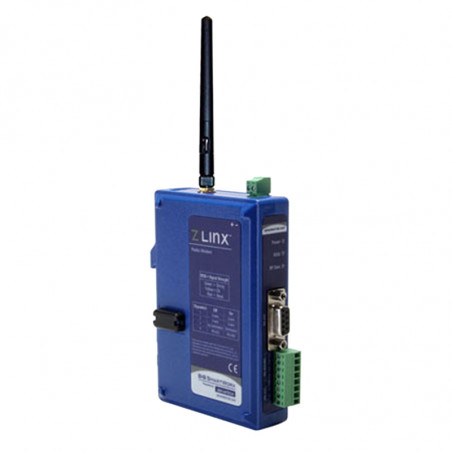

Bezdrátový modul Modbus I / O - Series ZZXD-NX-XR
  • Bezdrátový modul Modbus I / O - Series ZZXD-NX-XR

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: B&B Electronics

Bezdrátový modul Modbus I / O - Series ZZXD-NX-XR

Bezprzewodowy zamiennik o modułowej i adaptowalnej architekturze!

Wprowadzenie
Bezprzewodowy moduł Modbus I/O - odpowiednio elastyczny, by sprostać stawianym przed nim zadaniom. Urządzenia modułowe plug [&] play Zlinx firmy B[&]B Electronics łączą tradycyjny zdalny, analogowy i dyskretny Modbus RTU z wbudowaną funkcjonalnością bezprzewodową - redukując koszty oraz upraszczając instalację i wsparcie techniczne. Bezprzewodowy RTU funkcjonuje jako Modbus slave RTU w radiowych systemach SCADA lub jako platforma komunikacyjna peer-to-peer.



Charakterystyka

Montaż na szynie DIN
Prosta instalacja; oszczędność miejsca (w porównaniu z modemami instalowanymi panelowo)
Dostępne 3 zakresy
Zakres fal krótkich, średnich i długich. Nie warto wydawać pieniędzy na radia o większym zasięgu, jeżeli zasięg taki nie jest potrzebny.
Aktywne wtórniki
Moduły I/O należy umieścić w odpowiednich miejscach, przy czujnikach. Przy pomocy wbudowanych funkcji wtórnika (tylko modele -MR i -LR) można zbudować ścieżkę bezpieczeństwa dla wszystkich krytycznych aspektów komunikacji.
Budowa modułowa
Możliwość dopasowania do własnych potrzeb. Wystarczy włożyć moduł I/O i urządzenie jest gotowe do pracy.
Wejście zasilania 10-48 VDC
Układ wejścia zasilania umożliwia instalację w większości konfiguracji zasilania. Możliwość wykorzystania zasilania przemysłowego.
Duży zakres temperatur / Klasa
Spełnia wszelkie wymogi zastosowań zarówno wewnętrznych jak i zewnętrznych. Odporna elektronika zapobiega degradacji sygnału w porównaniu z urządzeniami bezprzewodowymi o niższej klasie temperaturowej.
Kompatybilność z Modbus przemysłowa
Oferuje standardowy protokół komunikacyjny Modus. Możliwość połączenia z Wonderware, Labview oraz innym oprogramowaniem kompatybilnym z Modbus. Umożliwia wprowadzanie danych bezpośrednio do większości systemów PLC.

Moduły podstawowe

Nr modelu Częstotliwość Moc radiowa
[mW]		 Zakres RF (wewnątrz / na zewnątrz z dołączoną anteną) I/O
DI DO AI AO

ZZ24D-NA-SR

 2.4 GHz 100 Do 91 m(300ft)/Do 1.6 km (1 mi) 2 2 2 2

ZZ24D-NB-SR

 2.4 GHz 100 Do 91 m(300 ft)/Do 1.6 km (1 mi) 4 4 0 0

ZZ24D-NC-SR

 2.4 GHz 100 Do 183 m (600 ft)/Do 4.8 km (3 mi) 2 2 2 2

ZZ24D-ND-SR

 2.4 GHz 100 Do 183 m (600 ft)/Do 4.8 km (3 mi) 4 4 0 0

ZZ9D-LR-AU

 900 MHz 1000 Do 457 m (1500 ft)/Do 11.3 km (7 mi) 2 2 2 2

ZZ9D-LR-AU

 900 MHz 1000 Do 457 m (1500 ft)/Do 11.3 km (7 mi) 4 4 0 0

ZZ9D-NA-LR

 900 MHz 1000 Do 914 m (3000 ft)/Do 22.5 km (14 mi) 2 2 2 2

ZZ9D-NB-LR

 900 MHz 1000 Do 914 m (3000 ft)/Do 22.5 km (14 mi) 4 4 0 0


Moduły rozszerzeń I/O

Nr modelu Wejścia cyfrowe Wyjścia cyfrowe Wejścia analogowe Wyjścia analogowe

ZZ-8DI-DC

 8

ZZ-8DO-T

   8

ZZ-4DI4DO-DCT

 4 4

ZZ-4AI

     4

ZZ-4AO

       4

ZZ-2AI2AO

     2 2

ZZ-8DO-R

   8 (przekaźniki)

ZZ-4RTD1

     4 (RTD)


Opcje

Nr modelu Opis

ZZ-PROG1

 Moduł programowania z kablem

ZZ-PROGKIT

 Moduł programowania, kabel i płyta CD z oprogramowaniem


Specyfikacja
Obsługiwany system operacyjny:
Windows ME/98/2000/XP
Wymiary:
1.15 x 3.65 x 5 in (2.92 x 9.27x 12.7 cm)
Funkcje dot. rozbudowy:
1 moduł bazowy i do 6 modułów rozszerzających
Właściwości radiowe
Opcja SR (short-range):
Zasięg do 91,5 m wewnątrz / 1.61 km na zewnątrz (LOS)
Opcja MR (medium-range):
Zasięg do 457,2 m wewnątrz / 11.27 km na zewnątrz (LOS)
Opcja LR (long-range):
Zasięg do 914 m wewnątrz / 22,53 km na zewnątrz (LOS)
Anteny:
Dla modeli 2.4 GHz: 10.80 cm dookólna antena standardu rubber-duck. PN: ZZ24D-ANT1

Dla modeli 900 MHz: 16.51 cm dookólna antena standardu rubber-duck. PN: ZZ9D-ANT1

(złącze RPSMA)
Wskaźniki LED
Wskaźnik siły sygnału odbieranego:
Trójkolorowa dioda LED (Zgaszona = brak sygnału, Czerwony = słaby sygnał, Żółty = OK, Zielony = silny sygnał)
Wskaźnik danych RF:
Zielona dioda LED (miga w przypadku aktywności TD lub RD, Zgaszona = brak aktywności)
Wskaźnik danych na magistrali lokalnej
Zielona dioda LED (miga w przypadku aktywności TD lub RD, Zgaszona = brak aktywności)
Wskaźnik zasilania:
Czerwona dioda LED
Złącza I/O:
Listwa złączy śrubowych (2, 4 lub 8 złączy), odstęp 3.5 mm
Wejścia cyfrowe
Tolerancja napięcia:
0 do 48 VDC
Niskie napięcie (0):
0.8 V maksimum
Wysokie napięcie (1):
4.0 V minimum
Prąd wymuszenia niskiego/wysokiego stanu
38 uA

Wejście częstotliwościowe:
Dwa wejścia DI na moduł programowy, wybierane jako licznik częstotliwości, zakres 0 - 5 kHz
Wyjścia cyfrowe
Tolerancja napięcia:
10 do 45 VDC (dla wyjść dających prąd), 0 do 48 VDC (dla wyjść odbierających prąd)
Open Source:
40 mA na wyjście
Wejścia/wyjścia analogowe
Zakresy:
0 do 10 VDC lub 0 do 20 mA
Rozdzielczość:
12 bit
Dokładność wejścia:
0.2 % typowa
Dokładność wyjścia:
0.27 % typowa
Opór obciążenia WA:
100 MOhm, gdy skonfigurowane jako wejście napięcia

250 Ohm, gdy skonfigurowane jako wejście prądowe
Max prąd wyjściowy WyA:
1 mA, gdy skonfigurowane jako wyjście napięcia
Max obciążenie WyA:
450 Ohm, gdy skonfigurowane jako wyjście prądowe
Zabezpieczenie wejścia:
Przepięcie do 2 x maks. napięcie wejścia
Wymagania dotyczące napięcia zasilania:
Moduły dające prąd: 10 VDC do 46 VDC, 24 VAC ± 10%

Moduły odbierające prąd: 10 VDC do 48 VDC, 24 VAC ± 10%
Zasilacz:
Nie dostarczony
Konektor zasilania modułu bazowego:
Listwa złączy śrubowych (2), odstęp 3.5 mm
Wyjścia przekaźnikowe
Liczba przekaźników:
8
Typ:
C (NO i NC)
Połączenie wyjściowe:
3.5mm listwa zaciskowa (2 na wyjście)
Połączenie wspólne:
3.5mm listwa zaciskowa (1 na grupę 4 wyjść)
Klasyfikacja:
250VAC @ 8A, 30VDC @ 5A (maks. na grupę 4, tak jak pogrupowane na etykiecie)
Wejścia RTD
Liczba RTD:
4
Konfiguracja przewodów:
2, 3 i 4 przewody
Typ:
PT100*, PT1000*, Cu10**

* zoptymalizowane dla współczynnika temperaturowego 385

** zoptymalizowane dla współczynnika temperaturowego 427
Połączenia wejściowe:
3.5mm listwa zaciskowa (4 na wyjście)
Zakres temperatur:
PT100 = -200 do 650°C

PT1000 = -200 do 100°C

Cu10 = -100 do 260°C
Rozdzielczość:
0.1°C w zakresie -40 do 85°C
Dokładność @ 25°C:
±0.5°C typowa
Dokładność -40 do 85°C:
±2.0°C maksimum

Pobór mocy Moduły podstawowe

ZZ24D-NA-SR

 10W

ZZ24D-NB-SR

 10W

ZZ24D-NC-SR

 10W

ZZ24D-ND-SR

 10W

ZZ24D-NA-MR

 9.5W

ZZ24D-NB-MR

 9.5W

ZZ24D-NC-MR

 9.5W

ZZ24D-ND-MR

 9.5W

ZZ9D-NA-MR

 9.5W

ZZ9D-NB-MR

 9.5W

ZZ9D-NC-MR

 9.5W

ZZ9D-ND-MR

 9.5W

ZZ9D-NA-LR

 13.1W

ZZ9D-NB-LR

 13.1W

ZZ9D-NC-LR

 13.1W

ZZ9D-ND-LR

 13.1W

ZZ9D-NA-LR-AU

 13.1W

ZZ9D-NB-LR-AU

 13.1W

ZZ9D-NC-LR-AU

 13.1W

ZZ9D-ND-LR-AU

 13.1W
Pobór mocy Moduły rozszerzeń

ZZ-4AI

 IOW

ZZ-4A0

 1.1W

ZZ-2AI2AO

 1.2W

ZZ-8DI-T

 0.4W

ZZ-8D0-T

 15.8W

ZZ-8D0-T1

 1.1W

ZZ-4DI4DO-DCT

 8.1W

ZZ-4DI4DO-DCT1

 IOW

ZZ-8D0-R

 3.2W

ZZ-4RTD1

 0.4W



Dodatkowe specyfikacje
Temperatura pracy:
- 40 do 80 °C (- 40 do 176 °F), - 40 do 65 °C (- 40 do 149 °F) TYLKO dla ZZ-8DO-R
Temperatura składowania:
- 40 do 85 °C (- 40 do 185 °F)
Wilgotność:
10% do 90% (bez kondensacji)
Klasa bezpieczeństwa obudowy:
IP30
Zamocowanie:
szyna przemysłowa DIN, 35 mm
Płyta CD-ROM:
Zlinx I/O Manager; PDF z Instrukcją Użytkownika Zlinx I/O; PDF z Instrukcją - Szybkie rozpoczęcie pracy
Certyfikaty:
FCC: Part 15 Class A

CISPR (EN55022) Class A

EN61000-6-1 Ogólne normy dotyczące użytku domowego, komercyjnego i w przemyśle lekkim

EN61000-4-2 ESD

EN61000-4-3 RFI

EN61000-4-4 EFT

EN61000-4-5 Udar

EN61000-4-6 CI

EN61000-4-8 Pole magnetyczne wysokiej częstotliwości

EN61000-4-11 Zapady napięcia i krótkie przerwy napięcia
Akcesoria i części zamienne:
ZZ-DIN1 zapinka DIN oraz sprężyna dla wszystkich produktów ZZ, 4 zapasowe śrubki do obudowy

ZZ-TB1 Demontowana listwa zaciskowa dla wszystkich modułów ZZ oraz pokrywa wzmacniająca magistrali lokalnej

ZZ24D-ANT1 Antena 2.4 GHz

ZZ9D-ANT1 Antena 900 MHz

ZZ-PROGKIT Moduł programowania oraz CD z programem Zlinx I/O Manager oraz kopią przewodnika Szybkie rozpoczęcie pracy

ZZ-PROG1 Moduł programowania oraz kopia papierowa przewodnika Szybkie rozpoczęcie pracy

195M-SLSW-24 kabel antenowy
Moduł programowania ZZ-PROG1
Źródło zasilania:
Zasilane przez złącze magistrali lokalnej z zasilonego modułu bazowego
Pobór mocy:
5 VDC @ 40 mA max
Wskaźniki LED:
Zasilanie włączone: Czerwona dioda LED świeci się
Magistrala lokalna:
Dane na linii TD lub RD - zielona dioda LED miga
Złącze szeregowe:
DB-9F 9-pinowe typ D złącze żeńskie (skonfigurowane jako DCE)
Obsługiwane linie interfejsu:
RS-232 - TD, RD, RTS, CTS, DTR, DSR, DCD, GND
Obsługiwane prędkości przesyłu danych:
115200 bps
Parzystość:
Brak
Bity danych:
8
Bity stopu:
1
Kontrola przepływu:
Brak
Przewód:
Szary, nieskrzyżowany przewód DB9M do DB9F, 2 metry (dołączony - zalecany nr części 9PAMF6)
Złącze magistrali lokalnej:
Złącze 14-pinowe dwurzędowe 2mm
Temperatura:
Pracy: -40°C do 85°C

Przechowywania: -40°C do 85°C
Wymiary:
1.15 x 3.65 x 5 in (2.92 x 9.27x 12.7 cm)
Wilgotność względna w czasie pracy:
10 do 90% bez kondensacji
