Výrobce: Mavilor

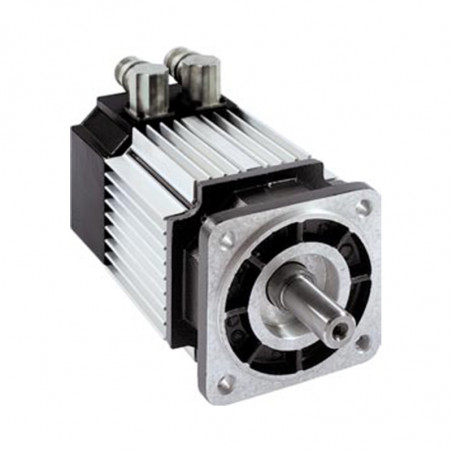

AC Xtrafrors BL servosilniki

This family offers the user a wide range of standard motors.

The excellent torque / inertia-ratio gives these motors an extremely high acceleration capability.



Technical data


Type Torque Speed Winding A (230VAC) Winding 4 (400VAC) Lenght L*
  Mn [Nm] nn [rpm] In [Arms] nmax@230V [rpm] nmax@400V [rpm] In [Arms] nmax@400V [rpm] Without brake [mm] With brake [mm]
BL 040 0,30 8000 1,03 10000 10000 - - 112 139
BL 055 0,54 6500 1,09 7700 10000 0,60 7000 140 170
BL 071 0,69 8000 1,81 8200 11000 0,97 10000 100 128
BL 072 1,76 6000 3,67 7600 11000 2,20 7800 120 148
BL 073 2,41 3800 3,49 5300 8200 1,96 5500 138 166
BL 074 2,60 3800 3,21 4600 7100 1,65 4500 156 184
BL 111 2,80 3000 3,37 4300 6900 1,96 4400 165 165
BL 112 4,80 3000 5,78 4400 7100 3,16 4400 190 190
BL 113 8,10 3000 9,53 4700 7400 5,51 4400 215 215
BL 114 9,10 3000 10,96 4900 7900 5,59 4400 240 240
BL 115 11,20 3000 13,83 4700 7700 7,89 4400 265 265
BL 141 12,00 3000 12,00 3700 6000 6,18 3500 235 235
BL 142 15,20 2500 13,45 3300 5400 7,00 3000 256 256
BL 143 23,70 2000 16,93 2750 4500 9,01 2500 300 300
BL 144 32,00 1500 17,02 2300 3700 9,09 1900 342 342
BL 191 52,00 2000 - - - 23,32 2800 261 315
BL 192 78,00 2000 - - - 32,91 2500 318 372



Torque curves





Standard version

  • Resolver feedback
  • Shaft with keyway
  • Protection IP-65
  • Angled connectors
  • NTC thermal sensor
  • 230 V or 400 V winding

Options

  • Various types of incremental encoders, SinCos encoders, Hiperface, EnDat
  • Shaft without keyway
  • Protection IP-67
  • Shaft seal
  • Straight connectors
  • Direct cable output
  • PTC thermal sensor


Customized versions

  • Shafts (i.e. hollow shafts)
  • Flanges, housings
  • Windings
  • Connections
  • Executions according to customer’s specification



Mechanical dimensions




Dimensions
[mm]		 ΦA ΦB ΦC ΦD E F G H K
BL 040 32 h7 45-46 4,3-5 8 h5 25 - 2,5 41 95
BL 050 40 j6 65-66,6 5,6-6,4 9 k6 20 A3x3x12 2,5 57 93
BL 070 60 j6 75 5,5 11 k6 23 A4x4x14 2,5 70 107
BL 110 95 j6 115 9 19 k6 40 A6x6x30 3,0 110 144
BL 140 130 j6 165 11 24 k6 50 A8x7x32 3,5 140 175
BL 190 180 j6 215 16 32 k6 58 A10x8x50 4,0 192 250



Brakes


Motor type BL 040 BL 055 BL 071-072 BL 073-074 BL 111-112 BL 113-115 BL 140 BL 190
Torque [Nm] 0,4 0,75 1,5 3,0 8,0 12,0 20,0 72,0
Voltage [VDC] 24 (+6%-10%)
