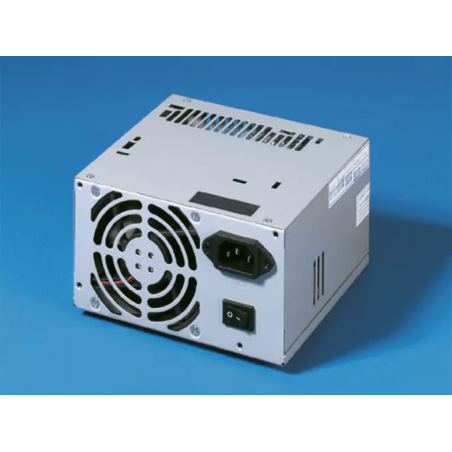

3688603 3.5 U-Powerplatte, 16 km
  • 3688603 3.5 U-Powerplatte, 16 km
  • 3688603 3.5 U-Powerplatte, 16 km

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: HEITEC AG

3688603 3.5 U-Powerplatte, 16 HP

  • 3688603
  • Ausführung na 2 x zasilacz wtykowy z wtyczką Positronic 47 Pin
  • Breite (TE) 42 HP
  • auf Leiterplattentiefe 160 mm
  • Ober- / Unterdeckel wentylowany
  • Verpackt nach 1 część
  • Board 3U / 3,5 U, 8 PS, 16 PS, 24 PS
  • Zur Verwendung in Verbindung mit HEISEC CPCI-Back-Flugzeugen
  • Unterkunft von 1/2/3 Stromversorgungen bis zu 250 W jeweils
  • Die AC / DC-Verbindung erfolgt über zwei 2 x 3-polige Anschlüsse
  • Ausgehende Spannungen zur Lieferung eines oder mehrerer CPCI-Backplanen sind bei ATX-kompatiblen Anschlüssen erhältlich
  • Entspricht PicMG 2.0, PicMG 2.11
Technische Spezifikationen:
Die Unterbringung von 1/2/3 CPCI-Netzteilen von bis zu 250 W.Das zweites Netzteil kann zur Redundanz (mit Stromverteilung) oder überallelektralleitig verwendet werden, um den Strom zu erhöhen.
:
  • AC-Eingang über 2 x 3-polige AMP Mate-N-Lock (AMP # 350732-1), Stecker J12
  • Verbunden über Pin 45, 46, 47, Typ POSITRONIC
  • Maximale Stromlast pro Stift ist 25 A, passendem Gegenanschluss für Kabelbaum-Verstärkungs-Verstärkungs-Amp # 350715
  • DC-Eingang über 2 x 3-polige AMP-Mate-N-Lock (AMP # 350732-1), Anschluss J5 über PIN 46, 47, Typ POSITRONIC
  • Maximale Stromlast pro Stift ist 25 A, passendem Gegenanschluss für Kabelbaum-Verstärkungs-Verstärkungs-Amp # 350715
Ausgangsspannung:
  • Drei 20-polige ATX-kompatible Anschlüsse für ATX-Kabelbaum (Anschluss der Stromversorgung an CPCI-Backplane)
Material: Fiberglas-Epoxid-bis IEC 60 249 (FR4) Lieferung beinhaltet: Board, voll besiedelt.
