Hersteller: Rolec

ALUCASE - IP69K Aluminiumgehäuse

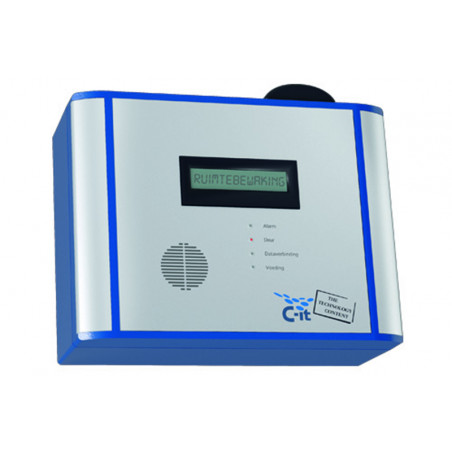

aluCASE ist ein modernes Aluminiumgehäuse für industrielle Elektronik. Es besteht aus hochwertigem Aluminiumdruckguss und kann vielfach eingesetzt werden. Ob im Sichtbereich an einer Wand oder beim Maschinenbau. Das Gehäuse ist standardmäßig mit einer Vertiefung zur Aufnahme von Folientastaturen oder Frontplatten ausgestattet. Zwei Modelle sind mit transparentem Deckel erhältlich, die meisten Abmessungen können mit integrierter Deckelhalterung geliefert werden. Im Ober- und Unterteil des Gehäuses sind Befestigungsgewinde für Einbauten integriert. Für eine optimale Optik werden die Schraubkanäle wahlweise mit Kunststoff oder Aluminiumblenden geliefert. Auch eine Zugangssicherung mittels Steckschloss ist möglich. Das Gehäuse lässt sich anbringen ohne dass es dafür geöffnet werden muss, somit bleibt ihre Elektronik geschützt. Kabelverschraubungen und weiteres Zubehör sind ebenfalls erhältlich.

Typ Artikelnummer Länge Breite Höhe Gewicht Montagepunkt
D		 Montagepunkt
E		 D Silikonowa uszczelka pokrywy D DA Zaślepki Alu DA DP Zaślepki POM DP EMC Ekranowanie EMV ID Zintegrowane uchwyty pokryw ID L Ochrona antykorozyjna L 69K Stopień ochrony IP 69K 69K S Zawiasy S ST Zamek z kluczykiem ST Download
ACF 110 190.110.000 140 110 60 700 122 60 o o ⬤ o ⬤ o o o o Download
ACF 112 190.112.000 200 110 60 880 182 60 o o ⬤ o ⬤ o o o o Download
ACF 130 190.130.000 160 130 70 910 142 80 o o ⬤ o ⬤ o o o o Download
ACF 132 190.132.000 220 130 70 1130 202 80 o o ⬤ o ⬤ o o o o Download
ACF 150 190.150.000 180 150 60 968 162 100 o o ⬤ o ⬤ o o o o Download
ACF 152 190.152.000 260 150 60 1273 242 100 o o ⬤ o ⬤ o o o o Download
ACF 170 190.170.000 200 170 60 1096 182 120 o o ⬤ o ⬤ o o o o Download
ACF 172 190.172.000 280 170 60 1471 262 120 o o ⬤ o ⬤ o o o o Download
ACF 200 190.200.100 230 200 90 1720 212 144 o ⬤ - o ⬤ o o o o Download
AC 052 191.052.000 75 50 33 134 61 34 o - ⬤ o - o o - - Download
AC 054 191.054.000 100 50 33 166 86 34 o - ⬤ o - o o - - Download
AC 070 191.070.000 100 70 50 328 84 33 o - ⬤ o - o o - - Download
AC 072 191.072.000 140 70 50 411 124 33 o - ⬤ o - o o - - Download
AC 074 191.074.000 180 70 50 495 164 33 o - ⬤ o - o o - - Download
AC 090 191.090.000 120 90 60 580 102 40 o o ⬤ o ⬤ o o - - Download
AC 092 191.092.000 160 90 60 680 142 40 o o ⬤ o ⬤ o o - - Download
AC 094 191.094.000 250 90 60 861 232 40 o o ⬤ o ⬤ o o - - Download
AC 150 191.150.000 180 150 90 1216 162 100 o o ⬤ o ⬤ o o o o Download
AC 152 191.152.000 260 150 90 1569 242 100 o o ⬤ o ⬤ o o o o Download
AC 170 191.170.000 200 170 90 1430 182 120 o o ⬤ o ⬤ o o o o Download
AC 172 191.172.000 280 170 90 1789 262 120 o o ⬤ o ⬤ o o o o Download
AC 200 191.200.100 230 200 120 2005 212 144 o ⬤ - o ⬤ o o o o Download
AC 202 191.202.100 330 200 120 2328 312 144 o ⬤ - o ⬤ o o o o Download
AC 250 191.250.100 280 250 120 2643 262 194 o ⬤ - o ⬤ o - o o Download
AC 252 191.252.100 380 250 120 3295 362 194 o ⬤ - o ⬤ o - o o Download
AC 300 191.300.100 330 300 120 3353 312 244 o ⬤ - o ⬤ o - o o Download
AC 302 191.302.100 430 300 120 4092 412 244 o ⬤ - o ⬤ o - o o Download
AC 092K 192.092.000 160 90 60 680 142 40 o o ⬤ - ⬤ o o - - Download
ACF 110K 192.110.000 140 110 60 534 122 60 o o ⬤ - ⬤ o o - - Download
  • ⬤ standard
  • o lieferbar
  • - nicht lieferbar
A Mocowanie zewnętrzne A Außenbefestigung
B Uchwyt listwy zaciskowej B Blockklemmenträger
BF Komora baterii BF Batteriefach
C Kolorowe paski nakładki zakrywające C Farbige Abdeckstreifen/-kappen
D Silikonowa uszczelka pokrywy D Silikon Deckeldichtung
DA Zaślepki Alu DA Designblenden Alu
DH Przytrzymanie pokrywy DH Deckelhalterungen
DP Zaślepki POM DP Designblenden POM
DV Zamek z podwójną bródką DV Doppelbartverschluss
EMC Ekranowanie EMC Abschirmung
EP Polerowanie elektrolityczne EP Elektropolieren
F Płyta czołowa samoprzyczepna F Frontplatte selbstklebend
FE Wziernik FE Sichtfenster
H Śruba ręczna H Handschraube
HG Uchwyt multiPANEL HG multiPANEL Handgrif
HS Zawias przytrzymujący HS Haltescharniere
I System uchwytów I Griffsystem
ID Zintegrowane uchwyty pokryw ID Integrierte Deckelhalterungen
IN Śruba imbusowa IN Innensechskantschraube
IS Schowany zawias zewnętrzny IS Verdeckte Innenscharniere
J Uchwyt ręczny J Handgrif
L Ochrona antykorozyjna L Korrosionsschutzlackierung
LH Uchwyt płytki drukowanej LH Leiterkartenhalter
M Płyty montażowe M Montageplatten
MH Zamocowanie masztowe MH Masthalterung
P Zestaw do plombowania P Plombiersatz
P 60 Pulpit, głębokość 60 mm P 60 Pult 60 mm Tiefe
P 90 Pulpit, głębokość 90 mm P 90 Pult 90 mm Tiefe
PR System uchwytów profilowych PR Profilgriff-System
Q Element nośny, poprzeczny Q Querträger
RS Ścianka tylna z zawiasem RS Rückwand mit Scharnier
S Zawiasy S Scharniere
SF Stopki zatrzaskowe SF DIN-Schienen-Befestigungsset
SH Pokrywa ochronna SH Schutzhaube
ST Zamek z kluczykiem ST Steckschloss
SV Złącza zatrzaskowe SV Schnellverschluss
SZ Złącze zatrzaskowe z zamkiem SZ Schnellverschluss mit Schloss
T Szyny nośne pod zaciski szeregowe T Tragschienen für Reihenklemmen
TM Miejsce na klawiaturę myszkę TM Tastatur-/Mausablage
V Śruba zamknięcie z rowkiem V Schlitzschraube/-verschluss
VR Skręcona śrubami ścianka tylna VR Verschraubte Rückwand
W Śruba zamknięcie z gniazdem W Dreikantschraube/-verschluss
WA Połączenie ścienne WA Wandanbindung
WM Kątowy zestaw montażowy WM Winkel-Montageset
X Śruba zamknięcie z  X Vierkantschraube/-verschluss
Y Zamknięcie z przetyczką Y Knebelverschluss
Z Zamknięcie z przetyczką z zamkiem Z Knebelverschluss mit Schloss
ZL Cal ZL Zoll
67 Stopień ochrony IP 67 67 Schutzart IP 67
69K Stopień ochrony IP 69K 69K Schutzart IP 69K

Präsentation des aluCASE-Gehäuses

Zertifizierungen
CSA (optional)
GOST
Germanischer Lloyd (optional)
UL (optional)
Gehäusegrößen
29 Größen
Abmessungen von: L x W x H
75 x 50 x 33 mm bis 430 x 300 x 120 mm
Weitere Infos
Befestigung bei geschlossenem Gehäuse
Integrierte Vertiefung im Deckel für Folientastatur oder Frontplatten
Integrierte Deckelhalterungen PP (Polypropylen)
2 Größen mit Klarsichtdeckel lieferbar
Designblenden aufrastbar, Standard: Kunststoff POM (Polyoxymethylen) ähnlich RAL 7040 Fenstergrau
Optional: Designblenden aus eloxiertem Aluminium
Optional: Außenscharniere ohne sichtbare Außenschrauben aus eloxiertem Aluminium
Optional: Zugangssicherung durch Steckschloss möglich
Gehäuse
Aluminium-Druckguss-Legierung
EN AN-44300 DIN EN 1706
(GD Al Si 12/DIN 1725)
Entformungsschräge 1° > Lichte Innenmaße reduzieren sich bis zum Gehäuseboden um 1° umlaufend
Befestigung
Separate Schraubkanäle
Einbauten
Befestigungsgewinde M5 am Gehäuseboden und im Deckel
Schutzart
IP 66, IP 67 / EN 60529
Optional: IP 69K / DIN 40050
Dichtung
TPE Formdichtung, silikonfrei, Temperaturbeständigkeit: -40°C bis +120°C
Optional: Silikondichtung, Temperaturbeständigkeit: -50°C bis +140°C
Deckelschrauben
Edelstahl 1.4567, unverlierbar
Oberfläche
Pulverlackierung RAL 7040 Fenstergrau
Optional: Sonderfarben
Optional: Korrosionsschutz
