Sehr weiche EMV 7400-Schaumdichtung
  • Sehr weiche EMV 7400-Schaumdichtung

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: HOLLAND SHIELDING

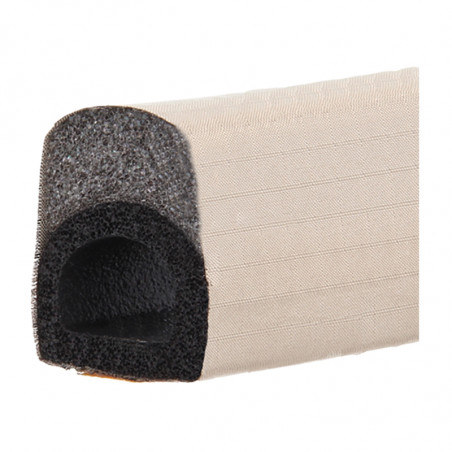

Sehr weiche EMV 7400-Schaumdichtung

Dedykowana do drzwi i panelów, gdzie jest wymagana mała siła ścisku


Uszczelka serii 7400 jest uszczelką o wysokiej zdolności tłumienia przy niskich siłach ścisku. Uszczelka zbudowana z poliuretanowej pianki o maksymalnym odkształceniu do 80%.
Uszczelka serii 7400 pokryta wysoko przewodzącą metalizowaną odporną na zużycie tkaniną.
uszczelka 7400

Parametry Ekranowania:
Częstotliwość Hz Pole Ekranowanie dB
1 M E 115
10M E 108
100 M E 102
400 M E 92
1G P 90
10 G P 87
Wykres

Uszczelka serii 7400 wykres

Uszczelka serii 7400 wykres

Specyfikacja uszczelki:

- Odkształcenia do 80%
- Potrzebna niska siła docisku
- Bardzo wysoko przewodząca elektrycznie
- Łatwa do montażu
- Długość rolek: 50, 10, 250 lub 1000 m
- Rezystancja powierzchni: < 0,08 Ω/m 2


Szerokość X
[mm]
Wysokość Y [mm]   4 5 6 9 10 12 15 18 20 25
3 7443 7453 7463 7493 74103 74123 74153 74183 74203 74253
4 7444 7454 7464 7494 74104 74124 74154 74184 74204 74254
6     7466 7496 74106 74126 74156 74186 74206 74256
8       7488 74108 74128 74158 74188 74208 74258
9       7499 74109 74129 74159 74189 74209 74259
10         741010 741210 741510 741810 742010 742510
12         741212 741512 741812 742012 742512
15             741515 741815 742015 742515
18               741818 742018 742518
20                 742020 742520
25                   742525



EPDM rubber 740072 740068 740058 740064 740076 740051
YxX mm 2 x4 mm 3x6 mm 4 x8 mm 8x12 mm 10x12 mm 16x20 mm
YxXinch .079" x.157" .118"x.236" .157" x.315" .315" x.472" .394" x .472" 16x20 mm
Wymiary

Uszczelka serii 7400 wymiary

PRZYKŁAD ZAMÓWIENIA:

7496 – 01 – P

P: Pianka poliuretanowa, standard
F: Pianka ognioodporna UL94V-O
01: z warstwą samoprzylepną umieszczoną po środku
02: bez warstwy samoprzylepnej
03: z warstwą samoprzylepną przewodzącą (dedykowane do małych rozmiarów)
06: z warstwą samoprzylepną, asymetryczną
