Hersteller: METCASE

Kombimet 19.

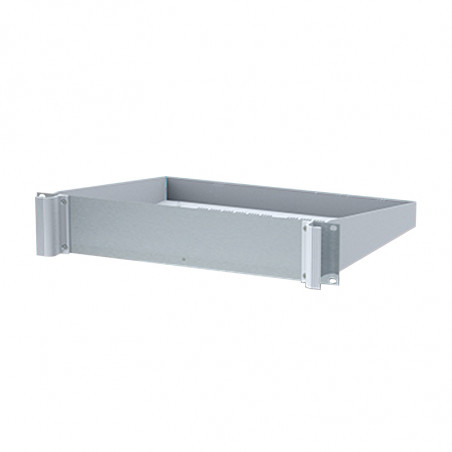

Kombimet 19 "- Kassette - Untergestell 19"
Universelle 19 "Kassette aus eloxiertem Aluminium. Das Gehäuse besteht aus zwei Seitenwänden, vorne und hinten, oberer und unterer. Ich trete in zwei verschiedenen Versionen mit und ohne Belüftungsöffnungen auf. Das untere Panel hat die notwendigen Löcher für die Montageplatine. .

Combimet 19” - uniwersalna kaseta sub rack budwoa
Das Set beinhaltet die Lieferung 1-8:
1) Oberer Teil des Gehäuses **
2) Basis **
3) 19 "Frontplatte
4) Rückwand
5) Griffe
6) M4 x 16 mm Schrauben (4 Stück)
7) M3 x 8 mm Schrauben (12 Stück)
8) M3 x 8 mm Schrauben (6 Stück)
** mit Belüftungsöffnungen oder ohne Löcher
Standard
Abmessungen und Zeichnungen Combemes 19
Kombimet 19 "
Combimet 19” - uniwersalna kaseta sub rack wymiary
Combimet 19” - uniwersalna kaseta sub rack rysunki
Gehäuse ohne Belüftungsöffnungen
Nummer h D h D Farbe

M 62 19 135

1U (1 er) 265 (10.43 ") 40.2 (1,58 ") 253 (9.96 ") RAL 7035.

M 62 19 139

1U (1 er) 265 (10.43 ") 40.2 (1,58 ") 253 (9.96 ") RAL 9005.

M 62 19 155

1U (1 er) 365 (14,37 ") 40.2 (1,58 ") 353 (13.89 ") RAL 7035.

M 62 19 159

1U (1 er) 365 (14,37 ") 40.2 (1,58 ") 353 (13.89 ") RAL 9005.

M 62 19 235

2U (2HE)> 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 7035.

M 62 19 239

2U (2HE) 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 9005.

M 62 19 255

2U (2HE) 365 (14,37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 7035.

M 62 19 259

2U (2HE) 365 (14,37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 9005.

M 62 19 335

3U (3HE) 265 (10.43 ") 129.1 (5,08 ") 253 (9.96 ") RAL 7035.

M 62 19 339

3U (3HE) 265 (10.43 ") 129.1 (5,08 ") 253 (9.96 ") RAL 9005.

M 62 19 355

3U (3HE) 365 (14,37 ") 129.1 (5,08 ") 353 (13.89 ") RAL 7035.

M 62 19 359

3U (3HE) 365 (14,37 ") 129.1 (5,08 ") 353 (13.89 ") RAL 9005.

Gehäuse mit Lüftungslöchern

Nummer h D h D Farbe

M 62 19 145

1U (1 er) 265 (10.43 ") 40.2 (1,58 ") 253 (9.96 ") RAL 7035.

M 62 19 149

1U (1 er) 265 (10.43 ") 40.2 (1,58 ") 253 (9.96 ") RAL 9005.

M 62 19 165

1U (1 er) 365 (14,37 ") 40.2 (1,58 ") 353 (13.89 ") RAL 7035.

M 62 19 169

1U (1 er) 365 (14,37 ") 40.2 (1,58 ") 353 (13.89 ") RAL 9005.

M 62 19 245

2U (2HE) 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 7035.

M 62 19 249

2U (2HE) 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 9005.

M 62 19 265

2U (2HE) 365 (14,37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 7035.

M 62 19 269

2U (2HE) 365 (14,37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 9005.

M 62 19 345

3U (3HE) 265 (10.43 ") 129.1 (5,08 ") 253 (9.96 ") RAL 7035.

M 62 19 349

3U (3HE) 265 (10.43 ") 129.1 (5,08 ") 253 (9.96 ") RAL 9005.

M 62 19 365

3U (3HE) 365 (14,37 ") 129.1 (5,08 ") 353 (13.89 ") RAL 7035.

M 62 19 369

3U (3HE) 365 (14,37 ") 129.1 (5,08 ") 353 (13.89 ") RAL 9005.
Combimet 19” - uniwersalna kaseta sub rack obudowa z otworem wentylacyjnym Combimet 19” - uniwersalna kaseta sub rack obudowa Combimet 19” - uniwersalna kaseta sub rack otwór wentylacyjny


Montageplatte mit Zubehör
Nummer Artikel Version (d)

M 62 00 265

1, 2 x9, 3 x18 265 mm

M 62 00 365

1, 2 x9, 3 x18 365 mm
Combimet 19” - uniwersalna kaseta sub rack płyta montażowa

PCB-Montageelemente.

Nummer Artikel
M 56 00 001 1 + 2 x10
Combimet 19” - uniwersalna kaseta sub rack montaż płyta PCB
