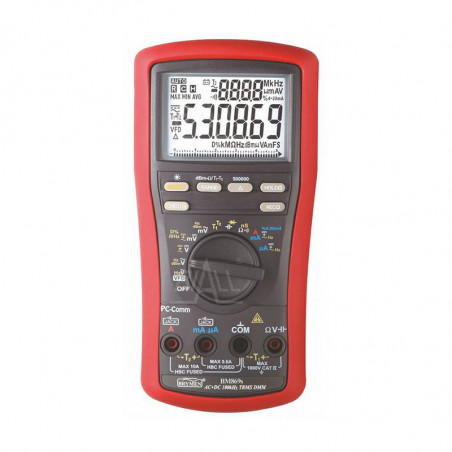

BM869s Multimeter mit hintergrundbeleuchtem LCD-Display

BM869s to multimetr profesjonalny „heavy duty” z dokładnością bazową 0,02% (DCV). Może służyć jako multimetr wzorcowy w systemach jakości i do pomiarów w przemyśle z uwagi na najwyższy poziom ochrony. Oferuje b. dużo funkcji łącznie z pomiarem przewodności (nS), tłumienia (dBm), pętli sterowania (%4~20mA) i temperatury (T1, T2, T1-T2). Mierzona jest rzeczywista wartość skuteczna (TrueRMS) dla ACV/ACA w paśmie częstotliwości do 100kHz i także ze składową stałą (AC, DC+AC). W mierniku najwcześniej wprowadzono funkcję VFD(V[&]Hz) do pomiaru napięcia i częstotliwości na wyjściu falowników (0~1000V AC, 5~440Hz). Dalsze funkcje to wychwytywanie krótkotrwałych impulsów CREST Max/Min (nawet 0,8ms), rejestracja (Max, Min, Avg) i pomiar różnicowy (obydwie z automatyczną zmianą zakresów). Wysoki stopień ochrony: przeciążenie 1000V, przepięcia 12kV, bezpieczeństwo CAT IV 1000V. Miernik ma podwójny, podświetlany LCD ze zliczaniem do 50000/500000(DCV) i próbkowaniem 5x/s oraz szybki bargraf analogowy. Wyjście USB do współpracy z PC.

Dane techniczne Cechy szczególne i funkcje specjalne Automatyczna/ręczna zmiana zakresów pomiarowych TrueRMS - Pomiar rzeczywistej wartości skutecznej DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu Pomiar temperatury: dwukanałowy RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości REC - rejestracja wartości MAX, MIN + AVG CREST: rejestracja wartości szczytowych MAX, MIN impulsów impulsów >1ms Komunikacja z komputerem PC za pomocą interfejsu USB VFD (ACV[&]Hz) - jednoczesny pomiar napięcia i częstotliwości falowników Sygnalizacja nieprawidłowych połączeń

Pomiary i dokładności Dokładność: Współczynnik temperaturowy: nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C) Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%

Test ciągłości Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V] 20 200 1450 1050

Czas odpowiedzi:

• < 100us

DCV - napięcie stałe

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
500m	0,01m	0,02	2	10M	80p	1450	1050
5	0,0001	0,02	2	10M	60p	1450	1050
50	0,001	0,03	2	10M	60p	1450	1050
500	0,01	0,04	2	10M	60p	1450	1050
1000	0,1	0,15	2	10M	60p	1450	1050

• Rozdzielczość podano dla trybu wyświetlania do 50000 max

ACV - napięcie przemienne

Zakres [V]	Rozdzielcz. [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliw. min. [Hz]	Częstotliw. max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
500m	0,01m	1,2	40	20	45	10M	80p	1450	1050
5	0,0001	1,2	40	20	45	10M	60p	1450	1050
50	0,001	1,2	40	20	45	10M	60p	1450	1050
500	0,01	-	-	20	45	10M	60p	1450	1050
1000	0,1	-	-	20	45	10M	60p	1450	1050
500m	0,01m	0,3	20	45	300	10M	80p	1450	1050
5	0,0001	0,4	30	45	300	10M	60p	1450	1050
50	0,001	0,4	30	45	300	10M	60p	1450	1050
500	0,01	0,5	40	45	300	10M	60p	1450	1050
1000	0,1	0,5	40	45	300	10M	60p	1450	1050
500m	0,01m	0,3	20	300	5k	10M	80p	1450	1050
5	0,0001	0,4	40	300	5k	10M	60p	1450	1050
50	0,001	0,4	40	300	5k	10M	60p	1450	1050
500	0,01	0,4	40	300	5k	10M	60p	1450	1050
1000	0,1	0,8	40	300	1k	10M	60p	1450	1050
500m	0,01m	0,5	30	5k	20k	10M	80p	1450	1050
5	0,0001	0,7	40	5k	20k	10M	60p	1450	1050
50	0,001	0,7	40	5k	20k	10M	60p	1450	1050
500	0,01	0,5	40	5k	20k	10M	60p	1450	1050
1000	0,1	-	-	5k	20k	10M	60p	1450	1050
500m	0,01m	2,5	40	20k	100k	10M	80p	1450	1050
5	0,0001	4,0	40	20k	100k	10M	60p	1450	1050
50	0,001	4,0	40	20k	100k	10M	60p	1450	1050
500	0,01	-	-	20k	100k	10M	60p	1450	1050
1000	0,1	-	-	20k	100k	10M	60p	1450	1050
5 (VFD)	0,0001	3,0	80	5	20	–	–	1450	1050
50 (VFD)	0,001	3,0	80	5	20	–	–	1450	1050
500 (VFD)	0,01	3,0	80	5	20	–	–	1450	1050
1000 (VFD)	0,1	3,0	80	5	20	–	–	1450	1050
5 (VFD)	0,0001	2,0	50	20	200	–	–	1450	1050
50 (VFD)	0,001	2,0	50	20	200	–	–	1450	1050
500 (VFD)	0,01	2,0	50	20	200	–	–	1450	1050
1000 (VFD)	0,1	2,0	50	20	200	–	–	1450	1050
5 (VFD)	0,0001	6,0	80	200	440	–	–	1450	1050
50 (VFD)	0,001	6,0	80	200	440	–	–	1450	1050
500 (VFD)	0,01	6,0	80	200	440	–	–	1450	1050
1000 (VFD)	0,1	6,0	80	200	440	–	–	1450	1050

• Współczynnik szczytu:
  • CF < 2,25:1 w pełnej skali
  • CF < 4,5:1 w połowie skali
• W trybie VFD dokładność liniowo zmniejsza się od 2%+50c przy 200Hz do 6%+80c prz 440Hz
• Stały odczyt przy zwartych przewodach pomiarowych < 50 cyfr

Napięcie DCV+ACV

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Częstotliw. min. [Hz]	Częstotliw. max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
500m	0,01m	1,5	40	20	45	10M	80p	1450	1050
5	0,0001	1,5	40	20	45	10M	60p	1450	1050
50	0,001	1,5	40	20	45	10M	60p	1450	1050
500	0,01	-	-	20	45	10M	60p	1450	1050
1000	0,1	-	-	20	45	10M	60p	1450	1050
500m	0,01m	0,45	40	45	300	10M	80p	1450	1050
5	0,0001	0,7	80	45	300	10M	60p	1450	1050
50	0,001	0,7	80	45	300	10M	60p	1450	1050
500	0,01	0,7	40	45	300	10M	60p	1450	1050
1000	0,1	0,7	40	45	300	10M	60p	1450	1050
500m	0,01m	0,8	40	300	5k	10M	80p	1450	1050
5	0,0001	0,8	40	300	5k	10M	60p	1450	1050
50	0,001	0,8	40	300	5k	10M	60p	1450	1050
500	0,01	0,8	40	300	5k	10M	60p	1450	1050
1000	0,1	1,0	40	300	1k	10M	60p	1450	1050
500m	0,01m	1,0	30	5k	20k	10M	80p	1450	1050
5	0,0001	1,5	40	5k	20k	10M	60p	1450	1050
50	0,001	1,5	40	5k	20k	10M	60p	1450	1050
500	0,01	1,5	40	5k	20k	10M	60p	1450	1050
1000	0,1	-	-	5k	20k	10M	60p	1450	1050
1000	0,1	1,0	40	300	1k	10M	60p	1450	1050
500m	0,01m	3,5	40	20k	2100k	10M	80p	1450	1050
5	0,0001	4,0	40	20k	100k	10M	60p	1450	1050
50	0,001	4,0	40	20k	100k	10M	60p	1450	1050
500	0,01	-	-	20k	100k	10M	60p	1450	1050
1000	0,1	-	-	20k	100k	10M	60p	1450	1050

• Współczynnik szczytu:
  • CF < 2,25:1 w pełnej skali
  • CF < 4,5:1 w połowie skali
• Stały odczyt przy zwartych przewodach pomiarowych < 50 cyfr

DCV - prąd stały

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,01u	0,15	20	150	1000	0,44
5000u	0,1u	0,1	20	150	1000	0,44
50m	0,001m	0,15	20	3,3	1000	0,44
500m	0,01m	0,15	30	3,3	1000	0,44
5	0,0001	0,5	20	0,045	1000	11
10	0,001	0,5	20	0,045	1000	11

• 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie

Prąd DCA+ACA

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,01u	0,5	50	50	60	150	1000	0,44
5000u	0,1u	0,5	50	50	60	150	1000	0,44
50m	0,001m	0,5	50	50	60	3,3	1000	0,44
500m	0,01m	0,5	50	50	60	3,3	1000	0,44
5	0,0001	0,5	50	50	60	0,045	1000	11
10	0,001	0,5	50	50	60	0,045	1000	11
500u	0,01u	0,7	50	40	1k	150	1000	0,44
5000u	0,1u	0,7	50	40	1k	150	1000	0,44
50m	0,001m	0,7	50	40	1k	3,3	1000	0,44
500m	0,01m	0,7	50	40	1k	3,3	1000	0,44
5	0,0001	0,7	50	40	1k	0,045	1000	11
10	0,001	0,7	50	40	1k	0,045	1000	11
500u	0,01u	2,0	50	1k	20k	150	1000	0,44
5000u	0,1u	2,0	50	1k	20k	150	1000	0,44
50m	0,001m	2,0	50	1k	20k	3,3	1000	0,44
500m	0,01m	2,0	50	1k	20k	3,3	1000	0,44
5	0,0001	–	–	1k	20k	0,045	1000	11
10	0,001	–	–	1k	20k	0,045	1000	11
500u	0,01u	5,0	50	20k	100k	150	1000	0,44
5000u	0,1u	5,0	50	20k	100k	150	1000	0,44
50m	0,001m	5,0	50	20k	100k	3,3	1000	0,44
500m	0,01m	5,0	50	20k	100k	3,3	1000	0,44
5	0,0001	–	–	20k	100k	0,045	1000	11
10	0,001	–	–	20k	100k	0,045	1000	11

• 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie

Rezystancja

Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
500	0,01	0,07	10	3	1450	1050
5k	0,0001k	0,07	2	1,3	1450	1050
50k	0,001k	0,1	2	1,3	1450	1050
500k	0,01k	0,1	2	1,3	1450	1050
5M	0,0001M	0,3	6	1,3	1450	1050
50M	0,001M	2,0	10	1,3	1450	1050
*99nS	0,01nS	2,0	10	1,3	1450	1050

Pojemność

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50n	0,01n	0,8	3	1450	1050
500n	0,1n	0,8	3	1450	1050
5u	0,001u	1,5	3	1450	1050
50u	0,01u	2,5	3	1450	1050
500u	0,1u	3,5	5	1450	1050
5m	0,001m	5,0	5	1450	1050
25m	0,01m	6,5	5	1450	1050

• Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość Zakres [Hz] Dokładność Czułość Funkcja 5-1M 0,002%+4c 2,5V (prostokąt) DCmV-Logic 10-200k 0,02%+4c 100mV 500mV 10-200k 0,02%+4c 0,5V 5V 10-100k 0,02%+4c 5V 50V 10-100k 0,02%+4c 50V 500V 10-10k 0,02%+4c 500V 1000V 10-440 0,02%+4c 0,5V-2V VFD 5V 10-440 0,02%+4c 5V-20V VFD 50V 10-440 0,02%+4c 50V-200V VFD 500V 10-10k 0,02%+4c 50 μA 500 μA 10-10k 0,02%+4c 500 μA 5000 μA 10-10k 0,02%+4c 5mA 50mA 10-10k 0,02%+4c 50mA 500mA 10-3k 0,02%+4c 1A 5A 10-3k 0,02%+4c 10A 10A Czułość trybu VFD spada liniowo z 10% pełnej skali przy 200Hz do 40% pełnej skali przy 440Hz

Temperatura Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezp. DCpeak [V] Zabezp. DC-ACrms [V] -50 1000 0,3 1,5 1450 1050 Funkcja pomiaru różnicy temperatur Dokładność nie uwzględnia dokładności termopary

Wypełnienie impulsu Zakres [%] Dokładność Częstotliwość [Hz] 0,10-99,99 3c/kHz+2c 5-500k Zabezpieczenie wejścia pomiarowego przeciążeniowe 1450Vpeak/1050Vrms

Test diod Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność 3,5V 0,4mA 0,2V 0,0001 1,0%+1c Zabezpieczenie wejścia pomiarowego przeciążeniowe 1450Vpeak/1050Vrms

Test pętli prądowej Zakres [A] Zakres [%] Dokładność 4-20m 0-100 25c

dBm Zakres Wybór impedancji Impedancja wejściowa Funkcja -29,83dBm-03,80dB 4-1200 10M Ω, 60pF ACmV -01,09dBm-62,22dB 4-1200 10M Ω, 60pF ACV Zabezpieczenie wejścia pomiarowego: przeciążeniowe 1450Vpeak/1050Vrms Wybór impedancji: 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900 1000, 1200 Ω

Producent Brymen Kraj pochodzenia Tajwan Dystrybutor http://www.dacpol.eu Certyfikaty Oznakowanie CE (bezpieczeństwo i/lub EMC) Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

Zgodność z normami PN-EN61010-1 (druga edycja) CSA C22.2 nr 61010-1-92 IEC61010-1 (druga edycja) Kat. IV 1000V AC/DC Ochrona przeciwprzepięciowa 12kV (1,2/50μs SURGE)

Kompatybilność elektromagnetyczna PN-EN61326-1 PN-EN55022 PN-EN61000-3-3 PN-EN61000-3-2 PN-EN61000-4-8 PN-EN61000-4-11 PN-EN61000-4-6 PN-EN61000-4-3 PN-EN61000-4-2 PN-EN61000-4-4 PN-EN61000-4-5

DANE OGÓLNE

Wyświetlacz:

• Wyświetlacz LCD:
  • 4 4/5 cyfry, maksymalne wskazanie 50000:
    • DCV: 5 4/5 max. 500000, Hz: 5 cyfr max. 99999
  • Wyświetlacz podwójny
  • Próbkowanie:
    • 1,25 razy/s:
      • dla 5 4/5 cyfry
    • 5 razy/s
• Wskaźnik analogowy - bargraf:
  • Liczba segmentów:
    • 41
  • Próbkowanie:
    • 60 razy/s
• Podświetlenie wyświetlacza/skali

Zasilanie
Bateryjne:

• bateria 9V (006P, IEC6F22, NEDA1604):
  • 1 szt.
• Sygnalizacja wyczerpania baterii:
  • poniżej napięcia ok. 7V

Automatyczne wyłączenie zasilania:

• po 17 min. bezczynności

Warunki pracy:

• 0°C÷45°C; wilgotność względna RH < 80% do temp.31°C spadająca liniowo do 50% dla temp.45°C

Warunki przechowywania:

• -20°C÷60°C, wilgotność względna RH < 80%

Maksymalna wysokość pracy:

• 2000m n.p.m.

Stopień zanieczyszcz. środow. naturalnego:

• 2

Wymiary i masa:

• Wys. (Dł.) [mm]: 208
• Szer. [mm]:103
• Głęb. [mm]: 64,5
• Masa [g]: 635

Wyposażenie standardowe:

• Przewody pomiarowe (para)
• Sonda typu K do pomiaru temperatury
• Holster ochronny
• Komplet baterii
• Instrukcja obsługi

Wyposażenie opcjonalne:

• Sonda temperatury:
  • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
• BMH-01 - wieszak magnetyczny
• Zestaw USB do komunikacji z komputerem PC:
  • Interfejs USB BU-86X [nr kat.102043]
