Hersteller: ERGOM

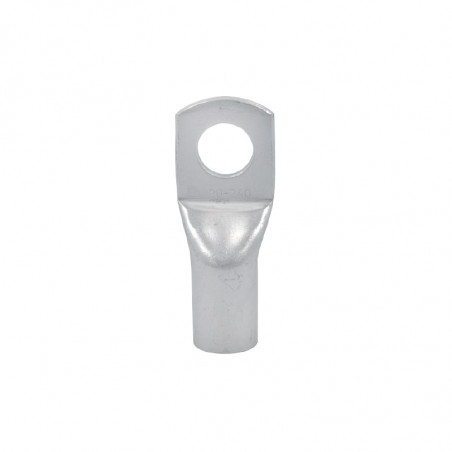

Kabelspitzen

Mesh pipe tips Typee KOR i KM
rysunek
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 0,75/3 340-105997 KM 0,75/3 340-127300 0,75 M3 1,3 2,8 6 12 6,0 100 0,060 - 1 -
KOR 0,75/4 340-105998 KM 0,75/4 340-127301 M4 13 6,5 0,060
KOR 0,75/5 340-105999 KM 0,75/5 340-127302 M5 15 7,5 0,060
KOR 1,5/3 340-106000 KM 1,5/3 340-127310 1,5 M3 1,8 3,3 6 12 6,5 100 0,075 - 1 -
KOR 1,5/4 340-106100 KM 1,5/4 340-127311 M4 13 6,5 0,080
KOR 1,5/5 340-106200 KM 1,5/5 340-127312 M5 15 7,5 0,085
KOR 1,5/6 340-106300 KM 1,5/6 340-127313 M6 16 9 0,095
KOR 2,5/3 340-107300 KM 2,5/3 340-127320 2,5 M3 2,,3 4,2 6 12 7,5 100 0,130 - 1 -
KOR 2,5/4 340-107310 KM 2,5/4 340-127321 M4 13 7,5 0,130
KOR 2,5/5 340-107350 KM 2,5/5 340-127322 M5 14 8,5 0,140
KOR 2,5/6 340-107400 KM 2,5/6 340-127323 M6 16 9,5 0,150
KOR 2,5/8 340-107450 KM 2,5/8 340-127324 M8 20 13 0,190
KOR 4/4 340-107550 KM 4/4 340-127330 4 M4 3 5 8 17 8,5 100 0,215 - 1 -
KOR 4/5 340-107600 KM 4/5 340-127331 M5 17 9 0,215
KOR 4/6 340-108100 KM 4/6 340-127332 M6 19 10 0,240
KOR 4/8 340-108200 KM 4/8 340-127333 M8 22 13 0,280
KOR 6/4 340-109290 KM 6/4 340-127341 6 M4 3,6 5,6 9 18 9,5 100 0,400 4 1 1
KOR 6/5 340-109300 KM 6/5 340-127341 M5 21 11,5 0,400
KOR 6/6 340-109400 KM 6/6 340-127342 M6 21 11,5 0,400
KOR 6/8 340-109500 KM 6/8 340-127343 M8 23 13 0,400
KOR 6/10 340-109600 KM 6/10 340-127344 M10 25 16 0,500
KOR 6/12 340-109700 KM 6/12 340-127345 M12 25 19 0,500
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 10/5 340-110300 KM 10/5 340-127400 10 M5 4,5 7,0 10 21 12 100 0,51 7 1 1
KOR 10/6 340-110400 KM 10/6 340-127400 M6 21,5 12 0,52
KOR 10/8 340-110500 KM 10/8 340-127420 M8 23,5 15 0,56
KOR 10/10 340-110600 KM 10/10 340-127430 M10 25,5 17 0,6
KOR 10/12 340-110700 KM 10/12 340-127440 M12 26,5 19 0,58
KOR 16/5 340-111300 KM 16/5 340-127450 16 M5 5,5 8,5 13 25 12 100 0,88 8 1 1
KOR 16/6 340-111400 KM 16/6 340-127460 M6 25,5 12 0,86
KOR 16/8 340-111500 KM 16/8 340-127470 M8 27,5 15 0,93
KOR 16/10 340-111600 KM 16/10 340-127480 M10 29,5 17 1,0
KOR 16/12 340-111700 KM 16/12 340-127490 M12 30,5 19 0,97
KOR 25/5 340-112300 KM 25/5 340-127498 25 M5 7,2 10,0 15 28 14 100 1,88 10 2 1
KOR 25/6 340-112400 KM 25/6 340-127500 M6 28,5 14 1,23
KOR 25/8 340-112500 KM 25/8 340-127510 M8 30,5 16 1,32
KOR 25/10 340-112600 KM 25/10 340-127520 M10 32,5 18 1,36
KOR 25/12 340-112700 KM 25/12 340-127530 M12 33,5 19 1,3
KOR 25/14 340-112710 KM 25/14 340-127535 M14 35,5 21 1,76
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 35/6 340-113400 KM 35/6 340-127540 35 M6 8,5 12,0 17 31,5 18 100 1,82 12 2 1
KOR 35/8 340-113500 KM 35/8 340-127550 M8 33,5 18 1,98
KOR 35/10 340-113600 KM 35/10 340-127560 M10 35,5 18 2,1
KOR 35/12 340-113700 KM 35/12 340-127570 M12 35,5 20 2,05
KOR 35/14 340-113710 KM 35/14 340-127572 M14 38,5 21 2,1
KOR 35/16 340-113720 KM 35/16 340-127574 M16 39,5 26 2,05
KOR 50/6 340-114401 KM 50/6 340-127578 50 M6 10,2 14,0 19 34,5 20 100 2,58 14 2 1
KOR 50/8 340-114501 KM 50/8 340-127580 M8 36,5 20 2,8
KOR 50/10 340-114601 KM 50/10 340-127590 M10 38,5 20 3,05
KOR 50/12 340-114701 KM 50/12 340-127600 M12 39,5 23 2,95
KOR 50/14 340-114751 KM 50/14 340-127605 M14 41,5 23 3,2
KOR 50/16 340-114801 KM 50/16 340-127610 M16 42,5 28 3,3
KOR 50/20 340-114851 KM 50/20 340-127615 M20 47 30 3,0
KOR 70/6 340-115401 KM 70/6 340-127618 70 M6 12 16,5 21 40,5 23 100 4,28 16 2 1
KOR 70/8 340-115501 KM 70/8 340-127620 M8 40,5 23 4,26
KOR 70/10 340-115601 KM 70/10 340-127630 M10 43,5 23 4,7
KOR 70/12 340-115701 KM 70/12 340-127640 M12 43,5 23 4,5
KOR 70/14 340-115751 KM 70/14 340-127645 M14 46,5 28 4,85
KOR 70/16 340-115801 KM 70/16 340-127650 M16 46,5 28 4,85
KOR 70/20 340-115901 KM 70/20 340-127660 M20 51,0 31 4,72
KOR 95/8 340-116501 KM 95/8 340-127670 95 M8 13,5 17,8 24 47 25 50 2,9 17 2 1
KOR 95/10 340-116601 KM 95/10 340-127680 M10 47 25 2,72
KOR 95/12 340-116701 KM 95/12 340-127690 M12 47 25 2,75
KOR 95/14 340-116751 KM 95/14 340-127695 M14 50 25 2,85
KOR 95/16 340-116801 KM 95/16 340-127700 M16 50 29 2,95
KOR 95/20 340-116901 KM 95/20 340-127710 M20 54,5 35 3,09
KOR 120/8 340-117590 KM 120/8 340-127770 120 M10 15 19,5 26 50 29 50 3,3 18 2 1
KOR 120/10 340-117601 KM 120/10 340-127720 M10 50 29 3,3
KOR 120/12 340-117701 KM 120/12 340-127730 M12 50 29 3,17
KOR 120/14 340-117751 KM 120/14 340-127735 M14 53 29 3,2
KOR 120/16 340-117801 KM 120/16 340-127740 M16 53 29 3,27
KOR 120/20 340-117901 KM 120/20 340-127750 M20 57,5 35 3,65
KOR 150/8 340-118001 KM 150/8 340-127755 150 M8 16,5 20,8 29 54 31 50 3,78 20 2 1
KOR 150/10 340-118601 KM 150/10 340-127760 M10 54 31 3,82
KOR 150/12 340-118701 KM 150/12 340-127770 M12 54 31 3,55
KOR 150/14 340-118751 KM 150/14 340-127775 M12 57 31 3,97
KOR 150/16 340-118801 KM 150/16 340-127780 M16 57 31 3,87
KOR 150/20 340-118901 KM 150/20 340-127790 M20 61,5 35 4,08
KOR 185/10 340-119601 KM 185/10 340-127795 185 M10 19 23,8 30 56,5 35 50 4,92 23 3 1
KOR 185/12 340-119701 KM 185/12 340-127800 M12 56,5 35 4,82
KOR 185/14 340-119751 KM 185/14 340-127805 M14 56,5 35 5,35
KOR 185/16 340-119801 KM 185/16 340-127810 M16 56,5 35 5,08
KOR 185/20 340-119901 KM 185/20 340-127820 M20 64 38 5,5
KOR 240/10 340-120601 KM 240/10 340-127825 240 M10 21 25,8 38 73,5 38 50 7,6 25 4 2
KOR 240/12 340-120701 KM 240/12 340-127830 M12 73,5 38 7,45
KOR 240/14 340-120751 KM 240/14 340-127835 M14 73,5 38 7,25
KOR 240/16 340-120801 KM 240/16 340-127840 M16 73,5 38 7,15
KOR 240/20 340-120901 KM 240/20 340-127850 M20 73,5 38 9,87
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 300/10 340-121600 KM 300/10 340-127859 300 M10 24 29,8 45 82,5 43 25 5,61 26 -
KOR 300/12 340-121701 KM 300/12 340-127860 M12 82,5 43 5,52
KOR 300/14 340-121751 KM 300/14 340-127870 M14 82,5 43 5,55
KOR 300/16 340-121801 KM 300/16 340-127880 M14 82,5 43 5,38
KOR 300/20 340-121901 KM 300/20 340-127890 M20 82,5 43 5,8
KOR 400/12 340-122701 KM 400/12 340-127900 400 M10 27,5 33,3 50 90 49 25 7,03 32 -
KOR 400/14 340-122751 KM 400/14 340-127910 M14 90 49 7,03
KOR 400/16 340-122801 KM 400/16 340-127920 M16 90 49 7,03
KOR 400/20 340-122901 KM 400/20 340-127930 M20 90 49 7,03
KOR 500/12 340-123700 KM 500/12 340-127939 500 M12 31 37,8 70 112,5 55 25 10,97 34 -
KOR 500/16 340-123801 KM 500/16 340-127940 M16 112,5 55 10,85
KOR 500/20 340-123901 KM 500/20 340-127950 M20 112,5 55 10,85
KOR 625/12 340-124901 KM 625/12 340-127959 625 M12 31 37,8 70 114 60 25 10,33 36 -
KOR 625/16 340-124801 KM 625/16 340-127960 M16 114 60 10,33
KOR 625/20 340-124901 KM 625/20 340-127970 M20 114 60 10,33

Pipe tips with inspection hole KORo
rysunek
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KORo 10/5 340-105822 10 M5 4,5 7,0 10 21,0 12 100 0,51 7 1 1
KORo 10/6 340-105823 M6 21,5 12 0,52
KORo 10/8 340-105824 M8 23,5 15 0,56
KORo 10/10 340-105825 M10 25,5 17 0,6
KORo 10/12 340-105826 M12 26,5 19 0,58
KORo 16/5 340-105827 6 M5 5,5 8,5 13 25 12 100 0,88 8 1 1
KORo 16/6 340-105828 M6 25,5 12 0,86
KORo 16/8 340-105829 M8 27,5 15 0,93
KORo 16/10 340-105830 M10 29,5 17 1,0
KORo 16/12 340-105831 M12 30,5 19 0,97
KORo 25/5 340-105832 25 M5 57,5 10,0 15 28 14 100 1,18 10 2 1
KORo 25/6 340-105833 M6 28,5 14 1,23
KORo 25/8 340-105834 M8 30,5 16 1,32
KORo 25/10 340-105835 M10 32,5 18 1,36
KORo 25/12 340-105836 M12 33,5 19 1,3
KORo 25/14 340-105837 M14 33,5 21 1,76
KORo 35/6 340-105838 35 M6 8,5 12,0 17 31,5 18 100 1,82 12 2 1
KORo 35/8 340-105839 M8 33,5 18 1,98
KORo 35/10 340-105840 M10 35,5 18 2,1
KORo 35/12 340-105841 M12 36,5 20 2,05
KORo 35/14 340-105842 M14 38,5 21 2,1
KORo 35/16 340-105843 M16 39,5 26 2,05
KORo 50/6 340-105844 50 M6 10,2 14,0 19 34,5 20 100 2,58 14 2 1
KORo 50/8 340-105845 M8 36,5 20 2,8
KORo 50/10 340-105846 M10 38,5 20 3,05
KORo 50/12 340-105847 M12 39,5 23 2,95
KORo 50/14 340-105848 M14 41,5 23 3,2
KORo 50/16 340-105849 M16 42,5 28 3,3
KORo 50/20 340-105850 M20 47 30 3,0
KORo 70/6 340-105851 70 M6 12 16,5 21 40,5 23 100 4,28 16 2 1
KORo 70/8 340-105852 M8 40,5 23 4,26
KORo 70/10 340-105853 M10 43,5 23 4,7
KORo 70/12 340-105854 M12 43,5 23 4,5
KORo 70/14 340-105855 M14 46,5 28 4,85
KORo 70/16 340-105856 M16 46,5 28 4,85
KORo 70/20 340-105857 M20 51,0 31 4,72
KORo 95/8 340-105858 95 M8 13,5 17,8 24 47 25 50 2,9 17 2 1
KORo 95/10 340-105859 M10 47 25 2,72
KORo 95/12 340-105860 M12 47 25 2,75
KORo 95/14 340-105861 M14 50 25 2,85
KORo 95/16 340-105862 M16 50 29 2,95
KORo 95/20 340-105863 M20 54,5 35 3,09
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KORo 120/8 340-105864 120 M10 15 19,5 26 50 29 50 3,3 18 2 1
KORo 120/10 340-105865 M10 50 29 3,3
KORo 120/12 340-105866 M12 50 29 3,17
KORo 120/14 340-105867 M14 53 29 3,2
KORo 120/16 340-105868 M16 53 29 3,27
KORo 120/20 340-105869 M20 57,5 35 3,65
KORo 150/8 340-105870 150 M8 16,5 20,8 29 54 31 50 3,78 20 2 1
KORo 150/10 340-105871 M10 54 31 3,82
KORo 150/12 340-105872 M12 54 31 3,55
KORo 150/14 340-105873 M14 54 31 3,97
KORo 150/16 340-105874 M16 57 31 3,87
KORo 150/20 340-105875 M20 61,5 35 4,08
KORo 185/10 340-105876 185 M10 19 23,8 30 56,5 35 50 4,92 23 3 1
KORo 185/12 340-105877 M12 56,5 35 4,82
KORo 185/14 340-105878 M14 59,5 35 5,35
KORo 185/16 340-105879 M16 59,5 35 5,08
KORo 185/20 340-105880 M20 64 38 5,5
KORo 240/10 340-105881 240 M10 21 25,8 38 73,5 38 50 7,6 25 4 2
KORo 240/12 340-105882 M12 73,5 38 7,45
KORo 240/16 340-105884 M16 73,5 38 7,15
KORo 240/14 340-105883 M14 73,5 38 7,25
KORo 240/16 340-105884 M16 73,5 38 7,15
KORo 240/20 340-105885 M20 73,5 38 9,87
KORo 300/10 340-105886 300 M10 24 29,8 45 82,5 43 25 5,61 26 - 2
KORo 300/12 340-105887 M12 82,5 43 5,52
KORo 300/14 340-105888 M14 82,5 43 5,55
KORo 300/16 340-105889 M16 82,5 43 5,38
KORo 300/20 340-105890 M20 82,5 43 5,8
KORo 400/12 340-105891 400 M12 27,5 333,3 50 90 49 25 7,03 32 - 2
KORo 400/14 340-105892 M14 90 49 7,03
KORo 400/16 340-105893 M16 90 49 7,03
KORo 400/20 340-105894 M20 90 49 7,03
KORo 500/12 340-105895 500 M12 31 37,8 70 112,5 55 25 10,97 34 - 3
KORo 500/16 340-105896 M16 112,5 55 10,85
KORo 500/20 340-105897 M20 112,5 55 10,85
KORo 625/12 340-105898 625 M12 34 39,8 70 114 60 25 10,33 36 - 3
KORo 625/16 340-105899 M16 114 60 10,33
KORo 625/20 340-105900 M20 114 60 10,33
18.2.2 Non insulated tips

Mesh tips KO
rysunek
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]
d D a l b
KO 0,5/2 360-103800 0,1÷0,5 M2 1,0 2,0 15 10 4 100 0,02
KO 0,5/2,5 360-103900 M2,5 15 10 0,02
KO 0,5/3 360-103000 M3 15 10 0,02
KO 0,5/3,5 360-103100 M3,5 6 12 0,03
KO 0,5/4 360-103200 M4 6,5 12 0,03
KO 0,5/5 360-103300 M5 8 12 0,03
KO 1/2,5 360-105900 0,5÷1 M2,5 1,6 3,2 6 11 5 100 0,06
KO 1/3 360-106000 M3 6 11 0,06
KO 1/3,5 360-106100 M3,5 6 11 0,06
KO 1/4 360-106200 M4 8 12 0,07
KO 1/5 360-106300 M5 10 13 0,08
KO 1/6* 360-106400 M6 10 13 0,07
KO 1/8* 360-106500 M8 14 17 0,12
KO 1/10* 360-106600 M10 14 17 0,11
KO 2,5/3 360-107000 1,5÷2,5 M3 2,3 3,9 6 11 5 100 0,06
KO 2,5/3,5 360-107100 M3,5 6 11 0,06
KO 2,5/4 360-107200 M4 8 12 0,08
KO 2,5/5 360-107300 M5 10 14 0,09
KO 2,5/6 360-107400 M6 11 16 0,10
KO 2,5/8 360-107500 M8 14 17 0,13
KO 2,5/10* 360-107600 M10 18 18 0,17
KO 2,5/12* 360-107700 M12 18 18 0,13
KO 2,5/16* 360-107800 M16 27 26 0,18
KO 6/3,5 360-109100 4÷6 M3,5 3,6 5,6 8 14 6 100 0,14
KO 6/4 360-109200 M4 8 14 0,15
KO 6/5 360-109300 M5 10 15 0,18
KO 6/6 360-109400 M6 11 16 0,21
KO 6/8 360-109500 M8 14 19 0,30
KO 6/10 360-109600 M10 18 21 0,28
KO 6/12* 360-109700 M12 18 21 0,25
KO 10/4* 360-110200 10 M4 4,5 6,7 10 16 8 100 0,24
KO 10/5 360-110300 M5 10 16 0,23
KO 10/6 360-110400 M6 11 17 0,25
KO 10/8 360-110500 M8 14 20 0,30
KO 10/10 360-110600 M10 18 21 0,35
KO 10/12 360-110700 M12 22 23 0,42
KO 16/5 360-111300 16 M5 5,8 8,2 11 20 10 100 0,39
KO 16/6 360-111400 M6 11 20 0,38
KO 16/8 360-111500 M8 18 24 0,42
KO 16/10 360-111600 M10 18 24 0,48
KO 16/12 360-111700 M12 22 26 0,52
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]
d D a l b
KO 25/5 360-112300 25 M5 7,5 10,5 12 25 11 100 0,75
KO 25/6 360-112400 M6 12 25 0,69
KO 25/8 360-112500 M8 16 25 0,75
KO 25/10 360-112600 M10 18 26 0,80
KO 25/12 360-112700 M12 22 31 0,92
KO 25/16 360-112800 M16 28 35 1,32
KO 35/6 360-113400 35 M6 9 12,1 15 26 12 100 1,0
KO 35/8 360-113500 M8 16 26 0,98
KO 35/10 360-113600 M10 18 27 1,0
KO 35/12 360-113700 M12 22 31 1,26
KO 35/16 360-113800 M16 28 36 1,55
KO 35/20* 360-113900 M20 30 38 14 1,62
KO 50/6 360-114401 50 M6 11 14,6 18 34 16 100 1,65
KO 50/8 360-114501 M8 18 34 1,65
KO 50/10 360-114601 M10 18 34 1,60
KO 50/12 360-114701 M12 22 36 1,80
KO 50/16 360-114801 M16 28 40 2,10
KO 50/20* 360-114901 M20 32 42 18 2,41
KO 70/6 360-115401 70 M6 13 17,0 22 36 18 100 2,70
KO 70/8 360-115501 M8 22 38 2,60
KO 70/10 360-115601 M10 22 38 2,56
KO 70/12 360-115701 M12 22 38 2,40
KO 70/16 360-115801 M16 28 42 2,70
KO 70/20* 360-115901 M20 32 45 19 2,95
KO 95/8 360-116501 95 M8 15 20,0 24 42 20 100 4,30
KO 95/10 360-116601 M10 24 42 4,10
KO 95/12 360-116701 M12 24 42 3,90
KO 95/16 360-116801 M16 28 44 4,10
KO 95/20* 360-116901 M20 32 52 4,43
KO 120/8 360-117501 120 M8 16,5 22,5 24 44 22 50 2,85
KO 120/10 360-117601 M10 24 44 2,80
KO 120/12 360-117701 M12 24 44 2,70
KO 120/16 360-117801 M16 24 48 2,90
KO 120/20* 360-117901 M20 32 53 3,20
KO 150/10 360-118601 150 M10 19 25,4 30 50 24 50 3,80
KO 150/12 360-118701 M12 30 50 3,80
KO 150/16 360-118801 M16 30 50 3,76
KO 150/20* 360-118901 M20 36 62 27 3,90
KO 185/10 360-119690 185 M10 21 28,0 36 50 28 25 2,53
KO 185/12 360-119701 M12 36 50 2,53
KO 185/16 360-119801 M16 36 50 2,60
KO 185/20* 360-119901 M20 38 68 2,75
KO 240/10 360-120690 240 M10 23,5 31,5 38 56 32 25 3,70
KO 240/12 360-120701 M12 38 56 3,58
KO 240/16 360-120801 M16 38 56 3,73
KO 240/20* 360-120901 M20 44 68 3,95
KO 300/10 360-121001 300 M10 27,5 36,5 50 69 35 10 5,20
KO 300/12* 360-121101 M12 50 69 5,05
KO 300/16* 360-121201 M16 50 69 5,25
KO 300/20* 360-121301 M20 50 69 5,32
Weniger
Weiterlesen

Senden Sie eine Anfrage

Interessieren Sie sich für dieses Produkt? Benötigen Sie zusätzliche Informationen oder individuelle Preise?

Kontaktiere uns
FRAGEN SIE NACH DEM PRODUKT close
Vielen Dank für die Zusendung Ihrer Nachricht. Wir werden so schnell wie möglich antworten.
FRAGEN SIE NACH DEM PRODUKT close
Durchsuche
Senden Sie eine Anfrage

Zur Wunschliste hinzufügen

Sie müssen eingeloggt sein

Mesh pipe tips Typee KOR i KM
rysunek
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 0,75/3 340-105997 KM 0,75/3 340-127300 0,75 M3 1,3 2,8 6 12 6,0 100 0,060 - 1 -
KOR 0,75/4 340-105998 KM 0,75/4 340-127301 M4 13 6,5 0,060
KOR 0,75/5 340-105999 KM 0,75/5 340-127302 M5 15 7,5 0,060
KOR 1,5/3 340-106000 KM 1,5/3 340-127310 1,5 M3 1,8 3,3 6 12 6,5 100 0,075 - 1 -
KOR 1,5/4 340-106100 KM 1,5/4 340-127311 M4 13 6,5 0,080
KOR 1,5/5 340-106200 KM 1,5/5 340-127312 M5 15 7,5 0,085
KOR 1,5/6 340-106300 KM 1,5/6 340-127313 M6 16 9 0,095
KOR 2,5/3 340-107300 KM 2,5/3 340-127320 2,5 M3 2,,3 4,2 6 12 7,5 100 0,130 - 1 -
KOR 2,5/4 340-107310 KM 2,5/4 340-127321 M4 13 7,5 0,130
KOR 2,5/5 340-107350 KM 2,5/5 340-127322 M5 14 8,5 0,140
KOR 2,5/6 340-107400 KM 2,5/6 340-127323 M6 16 9,5 0,150
KOR 2,5/8 340-107450 KM 2,5/8 340-127324 M8 20 13 0,190
KOR 4/4 340-107550 KM 4/4 340-127330 4 M4 3 5 8 17 8,5 100 0,215 - 1 -
KOR 4/5 340-107600 KM 4/5 340-127331 M5 17 9 0,215
KOR 4/6 340-108100 KM 4/6 340-127332 M6 19 10 0,240
KOR 4/8 340-108200 KM 4/8 340-127333 M8 22 13 0,280
KOR 6/4 340-109290 KM 6/4 340-127341 6 M4 3,6 5,6 9 18 9,5 100 0,400 4 1 1
KOR 6/5 340-109300 KM 6/5 340-127341 M5 21 11,5 0,400
KOR 6/6 340-109400 KM 6/6 340-127342 M6 21 11,5 0,400
KOR 6/8 340-109500 KM 6/8 340-127343 M8 23 13 0,400
KOR 6/10 340-109600 KM 6/10 340-127344 M10 25 16 0,500
KOR 6/12 340-109700 KM 6/12 340-127345 M12 25 19 0,500
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 10/5 340-110300 KM 10/5 340-127400 10 M5 4,5 7,0 10 21 12 100 0,51 7 1 1
KOR 10/6 340-110400 KM 10/6 340-127400 M6 21,5 12 0,52
KOR 10/8 340-110500 KM 10/8 340-127420 M8 23,5 15 0,56
KOR 10/10 340-110600 KM 10/10 340-127430 M10 25,5 17 0,6
KOR 10/12 340-110700 KM 10/12 340-127440 M12 26,5 19 0,58
KOR 16/5 340-111300 KM 16/5 340-127450 16 M5 5,5 8,5 13 25 12 100 0,88 8 1 1
KOR 16/6 340-111400 KM 16/6 340-127460 M6 25,5 12 0,86
KOR 16/8 340-111500 KM 16/8 340-127470 M8 27,5 15 0,93
KOR 16/10 340-111600 KM 16/10 340-127480 M10 29,5 17 1,0
KOR 16/12 340-111700 KM 16/12 340-127490 M12 30,5 19 0,97
KOR 25/5 340-112300 KM 25/5 340-127498 25 M5 7,2 10,0 15 28 14 100 1,88 10 2 1
KOR 25/6 340-112400 KM 25/6 340-127500 M6 28,5 14 1,23
KOR 25/8 340-112500 KM 25/8 340-127510 M8 30,5 16 1,32
KOR 25/10 340-112600 KM 25/10 340-127520 M10 32,5 18 1,36
KOR 25/12 340-112700 KM 25/12 340-127530 M12 33,5 19 1,3
KOR 25/14 340-112710 KM 25/14 340-127535 M14 35,5 21 1,76
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 35/6 340-113400 KM 35/6 340-127540 35 M6 8,5 12,0 17 31,5 18 100 1,82 12 2 1
KOR 35/8 340-113500 KM 35/8 340-127550 M8 33,5 18 1,98
KOR 35/10 340-113600 KM 35/10 340-127560 M10 35,5 18 2,1
KOR 35/12 340-113700 KM 35/12 340-127570 M12 35,5 20 2,05
KOR 35/14 340-113710 KM 35/14 340-127572 M14 38,5 21 2,1
KOR 35/16 340-113720 KM 35/16 340-127574 M16 39,5 26 2,05
KOR 50/6 340-114401 KM 50/6 340-127578 50 M6 10,2 14,0 19 34,5 20 100 2,58 14 2 1
KOR 50/8 340-114501 KM 50/8 340-127580 M8 36,5 20 2,8
KOR 50/10 340-114601 KM 50/10 340-127590 M10 38,5 20 3,05
KOR 50/12 340-114701 KM 50/12 340-127600 M12 39,5 23 2,95
KOR 50/14 340-114751 KM 50/14 340-127605 M14 41,5 23 3,2
KOR 50/16 340-114801 KM 50/16 340-127610 M16 42,5 28 3,3
KOR 50/20 340-114851 KM 50/20 340-127615 M20 47 30 3,0
KOR 70/6 340-115401 KM 70/6 340-127618 70 M6 12 16,5 21 40,5 23 100 4,28 16 2 1
KOR 70/8 340-115501 KM 70/8 340-127620 M8 40,5 23 4,26
KOR 70/10 340-115601 KM 70/10 340-127630 M10 43,5 23 4,7
KOR 70/12 340-115701 KM 70/12 340-127640 M12 43,5 23 4,5
KOR 70/14 340-115751 KM 70/14 340-127645 M14 46,5 28 4,85
KOR 70/16 340-115801 KM 70/16 340-127650 M16 46,5 28 4,85
KOR 70/20 340-115901 KM 70/20 340-127660 M20 51,0 31 4,72
KOR 95/8 340-116501 KM 95/8 340-127670 95 M8 13,5 17,8 24 47 25 50 2,9 17 2 1
KOR 95/10 340-116601 KM 95/10 340-127680 M10 47 25 2,72
KOR 95/12 340-116701 KM 95/12 340-127690 M12 47 25 2,75
KOR 95/14 340-116751 KM 95/14 340-127695 M14 50 25 2,85
KOR 95/16 340-116801 KM 95/16 340-127700 M16 50 29 2,95
KOR 95/20 340-116901 KM 95/20 340-127710 M20 54,5 35 3,09
KOR 120/8 340-117590 KM 120/8 340-127770 120 M10 15 19,5 26 50 29 50 3,3 18 2 1
KOR 120/10 340-117601 KM 120/10 340-127720 M10 50 29 3,3
KOR 120/12 340-117701 KM 120/12 340-127730 M12 50 29 3,17
KOR 120/14 340-117751 KM 120/14 340-127735 M14 53 29 3,2
KOR 120/16 340-117801 KM 120/16 340-127740 M16 53 29 3,27
KOR 120/20 340-117901 KM 120/20 340-127750 M20 57,5 35 3,65
KOR 150/8 340-118001 KM 150/8 340-127755 150 M8 16,5 20,8 29 54 31 50 3,78 20 2 1
KOR 150/10 340-118601 KM 150/10 340-127760 M10 54 31 3,82
KOR 150/12 340-118701 KM 150/12 340-127770 M12 54 31 3,55
KOR 150/14 340-118751 KM 150/14 340-127775 M12 57 31 3,97
KOR 150/16 340-118801 KM 150/16 340-127780 M16 57 31 3,87
KOR 150/20 340-118901 KM 150/20 340-127790 M20 61,5 35 4,08
KOR 185/10 340-119601 KM 185/10 340-127795 185 M10 19 23,8 30 56,5 35 50 4,92 23 3 1
KOR 185/12 340-119701 KM 185/12 340-127800 M12 56,5 35 4,82
KOR 185/14 340-119751 KM 185/14 340-127805 M14 56,5 35 5,35
KOR 185/16 340-119801 KM 185/16 340-127810 M16 56,5 35 5,08
KOR 185/20 340-119901 KM 185/20 340-127820 M20 64 38 5,5
KOR 240/10 340-120601 KM 240/10 340-127825 240 M10 21 25,8 38 73,5 38 50 7,6 25 4 2
KOR 240/12 340-120701 KM 240/12 340-127830 M12 73,5 38 7,45
KOR 240/14 340-120751 KM 240/14 340-127835 M14 73,5 38 7,25
KOR 240/16 340-120801 KM 240/16 340-127840 M16 73,5 38 7,15
KOR 240/20 340-120901 KM 240/20 340-127850 M20 73,5 38 9,87
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 300/10 340-121600 KM 300/10 340-127859 300 M10 24 29,8 45 82,5 43 25 5,61 26 -
KOR 300/12 340-121701 KM 300/12 340-127860 M12 82,5 43 5,52
KOR 300/14 340-121751 KM 300/14 340-127870 M14 82,5 43 5,55
KOR 300/16 340-121801 KM 300/16 340-127880 M14 82,5 43 5,38
KOR 300/20 340-121901 KM 300/20 340-127890 M20 82,5 43 5,8
KOR 400/12 340-122701 KM 400/12 340-127900 400 M10 27,5 33,3 50 90 49 25 7,03 32 -
KOR 400/14 340-122751 KM 400/14 340-127910 M14 90 49 7,03
KOR 400/16 340-122801 KM 400/16 340-127920 M16 90 49 7,03
KOR 400/20 340-122901 KM 400/20 340-127930 M20 90 49 7,03
KOR 500/12 340-123700 KM 500/12 340-127939 500 M12 31 37,8 70 112,5 55 25 10,97 34 -
KOR 500/16 340-123801 KM 500/16 340-127940 M16 112,5 55 10,85
KOR 500/20 340-123901 KM 500/20 340-127950 M20 112,5 55 10,85
KOR 625/12 340-124901 KM 625/12 340-127959 625 M12 31 37,8 70 114 60 25 10,33 36 -
KOR 625/16 340-124801 KM 625/16 340-127960 M16 114 60 10,33
KOR 625/20 340-124901 KM 625/20 340-127970 M20 114 60 10,33

Pipe tips with inspection hole KORo
rysunek
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KORo 10/5 340-105822 10 M5 4,5 7,0 10 21,0 12 100 0,51 7 1 1
KORo 10/6 340-105823 M6 21,5 12 0,52
KORo 10/8 340-105824 M8 23,5 15 0,56
KORo 10/10 340-105825 M10 25,5 17 0,6
KORo 10/12 340-105826 M12 26,5 19 0,58
KORo 16/5 340-105827 6 M5 5,5 8,5 13 25 12 100 0,88 8 1 1
KORo 16/6 340-105828 M6 25,5 12 0,86
KORo 16/8 340-105829 M8 27,5 15 0,93
KORo 16/10 340-105830 M10 29,5 17 1,0
KORo 16/12 340-105831 M12 30,5 19 0,97
KORo 25/5 340-105832 25 M5 57,5 10,0 15 28 14 100 1,18 10 2 1
KORo 25/6 340-105833 M6 28,5 14 1,23
KORo 25/8 340-105834 M8 30,5 16 1,32
KORo 25/10 340-105835 M10 32,5 18 1,36
KORo 25/12 340-105836 M12 33,5 19 1,3
KORo 25/14 340-105837 M14 33,5 21 1,76
KORo 35/6 340-105838 35 M6 8,5 12,0 17 31,5 18 100 1,82 12 2 1
KORo 35/8 340-105839 M8 33,5 18 1,98
KORo 35/10 340-105840 M10 35,5 18 2,1
KORo 35/12 340-105841 M12 36,5 20 2,05
KORo 35/14 340-105842 M14 38,5 21 2,1
KORo 35/16 340-105843 M16 39,5 26 2,05
KORo 50/6 340-105844 50 M6 10,2 14,0 19 34,5 20 100 2,58 14 2 1
KORo 50/8 340-105845 M8 36,5 20 2,8
KORo 50/10 340-105846 M10 38,5 20 3,05
KORo 50/12 340-105847 M12 39,5 23 2,95
KORo 50/14 340-105848 M14 41,5 23 3,2
KORo 50/16 340-105849 M16 42,5 28 3,3
KORo 50/20 340-105850 M20 47 30 3,0
KORo 70/6 340-105851 70 M6 12 16,5 21 40,5 23 100 4,28 16 2 1
KORo 70/8 340-105852 M8 40,5 23 4,26
KORo 70/10 340-105853 M10 43,5 23 4,7
KORo 70/12 340-105854 M12 43,5 23 4,5
KORo 70/14 340-105855 M14 46,5 28 4,85
KORo 70/16 340-105856 M16 46,5 28 4,85
KORo 70/20 340-105857 M20 51,0 31 4,72
KORo 95/8 340-105858 95 M8 13,5 17,8 24 47 25 50 2,9 17 2 1
KORo 95/10 340-105859 M10 47 25 2,72
KORo 95/12 340-105860 M12 47 25 2,75
KORo 95/14 340-105861 M14 50 25 2,85
KORo 95/16 340-105862 M16 50 29 2,95
KORo 95/20 340-105863 M20 54,5 35 3,09
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KORo 120/8 340-105864 120 M10 15 19,5 26 50 29 50 3,3 18 2 1
KORo 120/10 340-105865 M10 50 29 3,3
KORo 120/12 340-105866 M12 50 29 3,17
KORo 120/14 340-105867 M14 53 29 3,2
KORo 120/16 340-105868 M16 53 29 3,27
KORo 120/20 340-105869 M20 57,5 35 3,65
KORo 150/8 340-105870 150 M8 16,5 20,8 29 54 31 50 3,78 20 2 1
KORo 150/10 340-105871 M10 54 31 3,82
KORo 150/12 340-105872 M12 54 31 3,55
KORo 150/14 340-105873 M14 54 31 3,97
KORo 150/16 340-105874 M16 57 31 3,87
KORo 150/20 340-105875 M20 61,5 35 4,08
KORo 185/10 340-105876 185 M10 19 23,8 30 56,5 35 50 4,92 23 3 1
KORo 185/12 340-105877 M12 56,5 35 4,82
KORo 185/14 340-105878 M14 59,5 35 5,35
KORo 185/16 340-105879 M16 59,5 35 5,08
KORo 185/20 340-105880 M20 64 38 5,5
KORo 240/10 340-105881 240 M10 21 25,8 38 73,5 38 50 7,6 25 4 2
KORo 240/12 340-105882 M12 73,5 38 7,45
KORo 240/16 340-105884 M16 73,5 38 7,15
KORo 240/14 340-105883 M14 73,5 38 7,25
KORo 240/16 340-105884 M16 73,5 38 7,15
KORo 240/20 340-105885 M20 73,5 38 9,87
KORo 300/10 340-105886 300 M10 24 29,8 45 82,5 43 25 5,61 26 - 2
KORo 300/12 340-105887 M12 82,5 43 5,52
KORo 300/14 340-105888 M14 82,5 43 5,55
KORo 300/16 340-105889 M16 82,5 43 5,38
KORo 300/20 340-105890 M20 82,5 43 5,8
KORo 400/12 340-105891 400 M12 27,5 333,3 50 90 49 25 7,03 32 - 2
KORo 400/14 340-105892 M14 90 49 7,03
KORo 400/16 340-105893 M16 90 49 7,03
KORo 400/20 340-105894 M20 90 49 7,03
KORo 500/12 340-105895 500 M12 31 37,8 70 112,5 55 25 10,97 34 - 3
KORo 500/16 340-105896 M16 112,5 55 10,85
KORo 500/20 340-105897 M20 112,5 55 10,85
KORo 625/12 340-105898 625 M12 34 39,8 70 114 60 25 10,33 36 - 3
KORo 625/16 340-105899 M16 114 60 10,33
KORo 625/20 340-105900 M20 114 60 10,33
18.2.2 Non insulated tips

Mesh tips KO
rysunek
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]
d D a l b
KO 0,5/2 360-103800 0,1÷0,5 M2 1,0 2,0 15 10 4 100 0,02
KO 0,5/2,5 360-103900 M2,5 15 10 0,02
KO 0,5/3 360-103000 M3 15 10 0,02
KO 0,5/3,5 360-103100 M3,5 6 12 0,03
KO 0,5/4 360-103200 M4 6,5 12 0,03
KO 0,5/5 360-103300 M5 8 12 0,03
KO 1/2,5 360-105900 0,5÷1 M2,5 1,6 3,2 6 11 5 100 0,06
KO 1/3 360-106000 M3 6 11 0,06
KO 1/3,5 360-106100 M3,5 6 11 0,06
KO 1/4 360-106200 M4 8 12 0,07
KO 1/5 360-106300 M5 10 13 0,08
KO 1/6* 360-106400 M6 10 13 0,07
KO 1/8* 360-106500 M8 14 17 0,12
KO 1/10* 360-106600 M10 14 17 0,11
KO 2,5/3 360-107000 1,5÷2,5 M3 2,3 3,9 6 11 5 100 0,06
KO 2,5/3,5 360-107100 M3,5 6 11 0,06
KO 2,5/4 360-107200 M4 8 12 0,08
KO 2,5/5 360-107300 M5 10 14 0,09
KO 2,5/6 360-107400 M6 11 16 0,10
KO 2,5/8 360-107500 M8 14 17 0,13
KO 2,5/10* 360-107600 M10 18 18 0,17
KO 2,5/12* 360-107700 M12 18 18 0,13
KO 2,5/16* 360-107800 M16 27 26 0,18
KO 6/3,5 360-109100 4÷6 M3,5 3,6 5,6 8 14 6 100 0,14
KO 6/4 360-109200 M4 8 14 0,15
KO 6/5 360-109300 M5 10 15 0,18
KO 6/6 360-109400 M6 11 16 0,21
KO 6/8 360-109500 M8 14 19 0,30
KO 6/10 360-109600 M10 18 21 0,28
KO 6/12* 360-109700 M12 18 21 0,25
KO 10/4* 360-110200 10 M4 4,5 6,7 10 16 8 100 0,24
KO 10/5 360-110300 M5 10 16 0,23
KO 10/6 360-110400 M6 11 17 0,25
KO 10/8 360-110500 M8 14 20 0,30
KO 10/10 360-110600 M10 18 21 0,35
KO 10/12 360-110700 M12 22 23 0,42
KO 16/5 360-111300 16 M5 5,8 8,2 11 20 10 100 0,39
KO 16/6 360-111400 M6 11 20 0,38
KO 16/8 360-111500 M8 18 24 0,42
KO 16/10 360-111600 M10 18 24 0,48
KO 16/12 360-111700 M12 22 26 0,52
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]
d D a l b
KO 25/5 360-112300 25 M5 7,5 10,5 12 25 11 100 0,75
KO 25/6 360-112400 M6 12 25 0,69
KO 25/8 360-112500 M8 16 25 0,75
KO 25/10 360-112600 M10 18 26 0,80
KO 25/12 360-112700 M12 22 31 0,92
KO 25/16 360-112800 M16 28 35 1,32
KO 35/6 360-113400 35 M6 9 12,1 15 26 12 100 1,0
KO 35/8 360-113500 M8 16 26 0,98
KO 35/10 360-113600 M10 18 27 1,0
KO 35/12 360-113700 M12 22 31 1,26
KO 35/16 360-113800 M16 28 36 1,55
KO 35/20* 360-113900 M20 30 38 14 1,62
KO 50/6 360-114401 50 M6 11 14,6 18 34 16 100 1,65
KO 50/8 360-114501 M8 18 34 1,65
KO 50/10 360-114601 M10 18 34 1,60
KO 50/12 360-114701 M12 22 36 1,80
KO 50/16 360-114801 M16 28 40 2,10
KO 50/20* 360-114901 M20 32 42 18 2,41
KO 70/6 360-115401 70 M6 13 17,0 22 36 18 100 2,70
KO 70/8 360-115501 M8 22 38 2,60
KO 70/10 360-115601 M10 22 38 2,56
KO 70/12 360-115701 M12 22 38 2,40
KO 70/16 360-115801 M16 28 42 2,70
KO 70/20* 360-115901 M20 32 45 19 2,95
KO 95/8 360-116501 95 M8 15 20,0 24 42 20 100 4,30
KO 95/10 360-116601 M10 24 42 4,10
KO 95/12 360-116701 M12 24 42 3,90
KO 95/16 360-116801 M16 28 44 4,10
KO 95/20* 360-116901 M20 32 52 4,43
KO 120/8 360-117501 120 M8 16,5 22,5 24 44 22 50 2,85
KO 120/10 360-117601 M10 24 44 2,80
KO 120/12 360-117701 M12 24 44 2,70
KO 120/16 360-117801 M16 24 48 2,90
KO 120/20* 360-117901 M20 32 53 3,20
KO 150/10 360-118601 150 M10 19 25,4 30 50 24 50 3,80
KO 150/12 360-118701 M12 30 50 3,80
KO 150/16 360-118801 M16 30 50 3,76
KO 150/20* 360-118901 M20 36 62 27 3,90
KO 185/10 360-119690 185 M10 21 28,0 36 50 28 25 2,53
KO 185/12 360-119701 M12 36 50 2,53
KO 185/16 360-119801 M16 36 50 2,60
KO 185/20* 360-119901 M20 38 68 2,75
KO 240/10 360-120690 240 M10 23,5 31,5 38 56 32 25 3,70
KO 240/12 360-120701 M12 38 56 3,58
KO 240/16 360-120801 M16 38 56 3,73
KO 240/20* 360-120901 M20 44 68 3,95
KO 300/10 360-121001 300 M10 27,5 36,5 50 69 35 10 5,20
KO 300/12* 360-121101 M12 50 69 5,05
KO 300/16* 360-121201 M16 50 69 5,25
KO 300/20* 360-121301 M20 50 69 5,32
Weniger
Weiterlesen
Kommentare (0)
