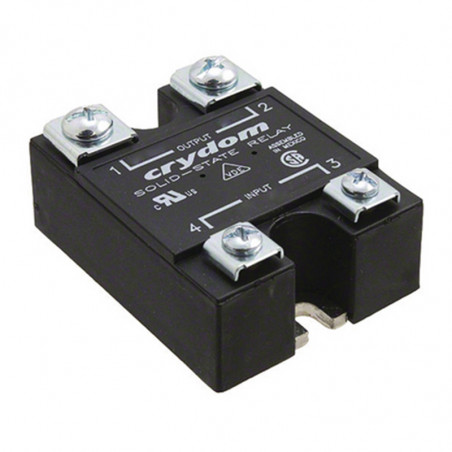

DC-Serie 1 Relais
  • DC-Serie 1 Relais

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Crydom

DC-Serie 1 Relais

Technical data

•  Insulation voltage
2500 VRMS
•  I/O capacity
50 pF
•  Operation temperature range
-30°C-  80°C

Symbol Input data Output data Terminal/casing thermal resistance
[°C/W]
Characteristic
Control voltage VDC Input current
[mA]
Load current
[A]
Voltage range
VDC
Max voltage
Asurge
T turn on.
[μs]
T turn off
[ms]

D06D60

3,5 - 32 1,6 (5V )DC 60 0 - 60 180 300 1 0,6 drw. 12

D06D80

3,5 - 32 1,6 (5V )DC 80 0 - 60 220 300 1 0,47 drw. 13

D06D100

3,5 - 32 1,6 (5V )DC 100 0 - 60 270 300 1 0,32 drw. 14

D1D07

3,5 - 32 1,6 (5V )DC 7 0 - 100 15 100 1 2,2 drw. 2

D1D12

3,5 - 32 1,6 (5V )DC 12 0 - 100 28 100 1 1,34 drw. 3

D1D20

3,5 - 32 1,6 (5V )DC 20 0 - 100 42 100 1 1,06 drw. 4

D1D40

3,5 - 32 1,6 (5V )DC 40 0 - 100 106 100 1 0,83 drw. 5

D1D60

3.5-32 1.6(5V)DC 60 0-100 180 300 1 0,6 drw. 16

D1D80

3.5-32 1.6(5V)DC 80 0-100 220 300 1 0,47 drw.17

D1D100

3.5-32 1.6(5V)DC 100 0-100 330 300 1 0,32 drw. 18

D2D07

3,5 - 32 1,6 (5V )DC 7 0 - 200 22 100 1 1,05 drw. 6

D2D12

3,5 - 32 1,6 (5V )DC 12 0 - 200 27 100 1 1,06 drw. 7

D4D07

3,5 - 32 1,6 (5V )DC 7 0 - 400 17 100 1 1,06 drw. 8

D4D12

3,5 - 32 1,6 (5V )DC 12 0 - 400 36 100 1 0,8 drw. 9

D5D07

3,5 - 32 1,6 (5V )DC 7 0 - 500 19 100 1 1 drw. 10

D5D10

3,5 - 32 1,6 (5V )DC 10 0 - 500 29 100 1 0,8 drw. 11

SSC800-25

12,24,36 15 25 0 - 800 75 1500 1,5 0,8 drw. 15

SSC1000-25

12,24,36 15 25 0 - 1000 75 1500 1,5 0,8 drw. 15

Drawing1

Drawing2
Drawing3

Drawing4

Drawing5

Drawing6

Drawing7
Drawing8
Drawing9
Drawing10
Drawing11
Drawing12
Drawing13
Drawing14
Drawing15
Drawing 16
Drawing 17
Drawing 18
