Hersteller: LOVATO Electric

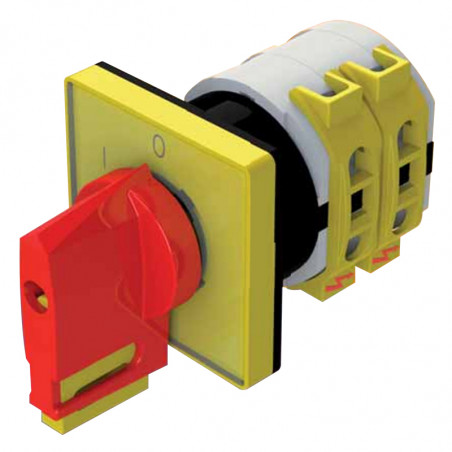

GN-Serie Rotationsschalter, 4G, GX, GF

Rotary switches are used in AC voltage systems, voltage 690V and current up to 1250A. They are designed with newest technology and best insulating materials. They biggest advantages are: high turn off capability, high mechanical and electrical withstand and small dimensions. Variety of options and many additional accessories allow for a wide range of application.

Type Size
[mm]		 STANDARD IEC 60947 -1,3
Insulation voltage
Uj[V]		 Current
Ith[A]		 3 x 380-400 [V]
AC-3 [kW] AC-23 [kW]
GN12 A0/ -48 x 48 690 12 6 4
GN20 A0 / -48 x 48 690 20 7,5 5,5
GN25 A0 / -48 x 48 690 25 11 7,5
GN32 A1 / -65 x 65 690 32 15 11
GN40 A1 / -65 x 65 690 40 18,5 15
GN63 A1 / -65 x 65 690 63 30 18,5
GN125 A2 / -90 x 90 690 125 45 37
GX16 A0 / -48 x 48 690 16 6,5 4,5
GX20 A0 / -48 x 48 690 20 7,5 5,5
GX32 A1 / -65 x 65 690 32 15 11
GX40 A1 / -65 x 65 690 40 18,5 14
GF10 A00/ -30 x 30 480 10 3 2,2
GF20 A0 / -48 x 48 480 20 7,5 5

Type Size
[mm]		 STANDARD IEC 60947 - 1,3
Insulation voltage
Uj [V]		 Current
Ith[A] tn		 3 x 690 [V] 3 x 380-400 [V]
AC-1/AC-21 [A] AC-3/AC-23 [kW]
4G10 A0 / -48 x 48 690 12 12 4/6
4G16 A1 / -65 x 65 690 20 16 8
4G25 Al / -65 x 65 690 25 25 13
4G40 A2 / -90 x 90 690 50 50 21
4G63 A2 / -90 x 90 690 63 63 32
4G80 A2 / -90 x 90 690 80 80 37
4G100 A3 / -132 x 132 690 125 125 47
4G200 A3 / -132 x 132 690 200 200 47
4G400 A3 / -132 x 132 690 400 400 47
4G630 A3 / -132 x 132 690 630 630 47
4G800 A3 / -132 x 132 690 800 800 47
4G1200 A3 / -132 x 132 690 1200 1200 47
