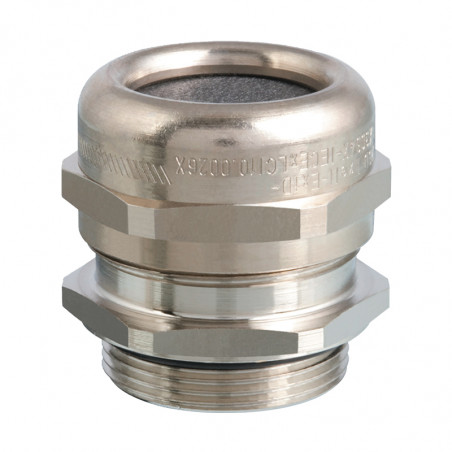

Metalldrüsen Capri Newcap CT-E-Serie
  • Metalldrüsen Capri Newcap CT-E-Serie

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Eaton / CEAG

Metalldrüsen Capri Newcap CT-E-Serie

Dławnice CAPRI NEWCAP - CT-E


Strefa 1/2, 21/22

Dane techniczne:
Przeznaczenie:
Temperatura pracy:
Stopień ochrony:
Certyfikat ATEX:



Certyfikat IECEx:
Certyfikat morski:


kabel niezbrojony, kabel ekranowany do zastosowań EMC
-20°C do 80°C
IP66 / IP68
INERIS 13ATEX0008X
Strefy 1 i 2, Grupa IIC
Strefy 21 i 22, Grupa IIIC
Ex eb IIC, Ex nRc IIC, Ex tb IIIC
IECEx INE 13.0003X
BV 40909_A0


Wykonanie:
Dławnica wykonana z niklowanego mosiądzu o podwyższonej odporności na korozję. Dostępne jest także wykonanie ze stali nierdzewnej 316 w wersji z długim gwintem. Zalecane jest stosowanie odpowiedniego smaru na wszystkich gwintach aluminiowych i ze stali nierdzewnej.

* Dla zaokrąglonych krawędzi wymiary płaskie przemnożyć przez 1,1
** Długość gwintu



Dobór dławnicy Wymiary Rozmiar Kod ISO, niklowany mosiądz Kod ISO, stal nierdzewna 316
Gwint Grubość oplotu Średnica ekranu Średnica min - maks A B L (długość)
ISO
12 0,70 3,0 4,0 - 6,5 15 15 18 4 CAP193124V1 CAP193129V1
16 0,70 3,0 4,0 - 6,5 15 18 18 4 CAP193154V1 CAP193159V1
16 0,70 4,5 5,5 - 10,0 20 20 24 5 CAP193164V1 CAP193169V1
20 0,70 4,5 5,5 - 10,0 20 22 24 5 CAP193194V1 CAP193199V1
20 0,80 6,0 7,5 - 13,0 24 24 27 6 CAP193204V1 CAP193209V1
25 0,80 6,0 7,5 - 13,0 24 27 27 6 CAP193244V1 CAP193249V1
25 0,85 10,0 11,5 - 18,0 30 30 28 7 CAP193254V1 CAP193259V1
32 0,85 10,0 11,5 - 18,0 30 34 28 7 CAP193314V1 CAP193319V1
32 0,95 15,0 17,5 - 24,5 38 38 30 8 CAP193324V1 CAP193329V1
40 0,95 15,0 17,5 - 24,5 38 43 30 8 CAP193394V1 CAP193399V1
40 1,00 20,5 24,0 - 32,0 47 47 33 9 CAP193404V1 CAP193409V1
50 1,00 20,5 24,0 - 32,0 47 54 33 9 CAP193494V1 CAP193499V1
50 1,15 27,5 31,0 - 40,5 57 57 37 10 CAP193504V1 CAP193509V1
63 1,15 27,5 31,0 - 40,5 57 68 37 10 CAP193624V1 CAP193629V1
63 1,75 34,5 39,0 - 53,0 75 75 48 11 CAP193634V1 CAP193639V1
