Hersteller: ALRE

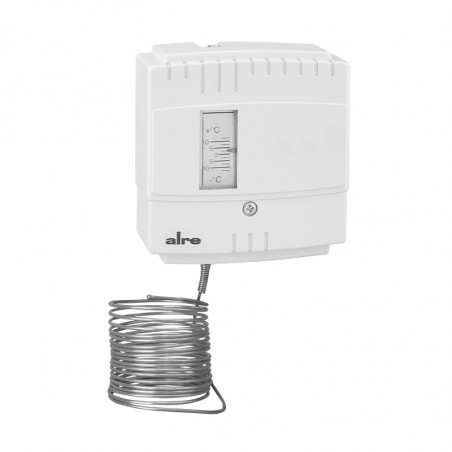

JTF-1 ... -25 Thermostat

Dane techniczne:

Obciążenie styków:
15 (8)A 24-250V-, min. 150mA dla 24V~
Histereza:
1K
Zakres regulacji:
-10 ... +12°C
Styk:

1 lub 2 mikroprzełączniki jako styki bezpotencjałowe
Stopień ochrony:
IP40, Seria W: IP65
Klasa ochrony:
I
Temperatura otoczenia:
-10...+55°C
Czujnik:

wypełniony gazem, wykonany z miedzi, aktywny na całej długości
(oprócz JTF-3, JTF-4)
Kolor:
szary (RAL 7035)





ZASTOSOWANIE

Przystosowane do zapewnienia ochrony przed zamarzaniem systemów ogrzewania wężownicowego. Modele termostatów przeciwzamrożeniowych od JTF-21 do JTF-25 wyposażone są w dwa wyjścia przekaźnikowe, co pozwala na opcję reagowania systemu zanim temperatura osiągnie niebezpieczną wartość. Wszystkie urządzenia są odporne na uszkodzenia i pozbawione ołowianych części.
Z wyjątkiem modeli JTF-3/JTF-4, kapilary termostatów są aktywne na całej długości. Urządzenie reaguje, jeżeli nastawiona wartość uzyskana jest na długości ok. 30cm (dla wariantu 12m odpowiednio długość wynosi 60cm).

Termostat przeciwzamrożeniowy JTF-1…-25
Termostat przeciwzamrożeniowy JTF-1…-25
Termostat przeciwzamrożeniowy JTF-1…-25


JTF-1 do -25:
Specjalnie przystosowane do pomiarów temperatury w nieagresywnych gazach. Zamocowanie rurki kapilarnej wzdłuż spirali grzejnej możliwe przy użyciu wsporników JZ-06/6M (metalowe) lub JZ-05/06K (plastic).

JTF-3/-4(dodatkowe zastosowanie):
Spirala ochronna SW-200-12 jest przeznaczona do stosowania w pomiarach temperatury nieagresywnych gazów, natomiast kołnierz ochronny TH-140 należy stosować w nieagresywnych cieczach. Dla aplikacji w mediach agresywnych zaleca się stosowanie kołnierzy ochronnych NTH-140.

Typ Długość kapilary Wyposażenie Główka czujnika

JTF-1

 6,0m

JTF-1/12

 12,0m

JTF-1 W

 6,0m IP 65

JTF-2

 6,0m Zewnętrzny reset

JTF-2/12

 12,0m Zewnętrzny reset

JTF-2 W

 6,0m IP 65 zewnętrzny reset

JTF-3

 1,8m Również do stosowania w wodzie 9,5x76mm

JTF-3 W

 1,8m IP 65 Również do stosowania w wodzie 9,5x76mm

JTF-4

 1,8m Zewnętrzny reset, również do stosowania w wodzie 9,5x76mm

JTF-5

 3,0m

JTF-6

 3,0m Zewnętrzny reset

JTF-6 W

 3,0m IP 65, zewnętrzny reset
Dwu-stopniowe: pierwszy stopień aktywny 5K przed punktem przełączania

JTF-21

 6,0m

JTF-21/12

 12,0m

JTF-21 W

 6,0m IP 65

JTF-22

 6,0m Zewnętrzny reset

JTF-22/12

 12,0m Zewnętrzny reset

JTF-25

 3,0m


Akcesoria Wyposażenie

JZ-04

 Przepust dla rurki kapilarnej do kanałów wentylacyjnych, w zestawie wąż ochronny o dł. 30 cm

JZ-05/6 K

 Zestaw zacisków montażowych dla termostatu JTF (6 sztuk) plastikowe (max. 145°C)

JZ-05/6 M

 Zestaw zacisków montażowych dla termostatu JTF (6 sztuk) metalowe

JZ-05/1 M

 Pojedyncze zaciski montażowe dla termostatów JTF, metalowe

JZ-07

 Wspornik montażowy dla termostatu przeciwzamrożeniowego JTF

JZ-14

 Zestaw uszczelniający dla termostatu przeciwzamrożeniowego

TH-140

 Kołnierz ochronny dla JTF-3, JTF-4; Materiał: niklowany mosiądz

NTH-140

 Kołnierz ochronny dla JTF-3, JTF-4; Materiał V4A (1,4571)

SW-200-12

 Spirala ochronna dla JTF-3, JTF-4 do montowania kapilar w kanałach wentylacyjnych; materiał: stal niklowana

Rysunki i schematy
Termostat przeciwzamrożeniowy JTF wymiary Termostat przeciwzamrożeniowy JTF-..w wymiary
Termostat przeciwzamrożeniowy JTF-1/-3/-5 wymiary Termostat przeciwzamrożeniowy JTF-2/-4/-6 wymiary
Termostat przeciwzamrożeniowy JTF-21/-25 wymiary Termostat przeciwzamrożeniowy JTF-22
