Hersteller: HARTING Technology Group

Han a Kartuschen

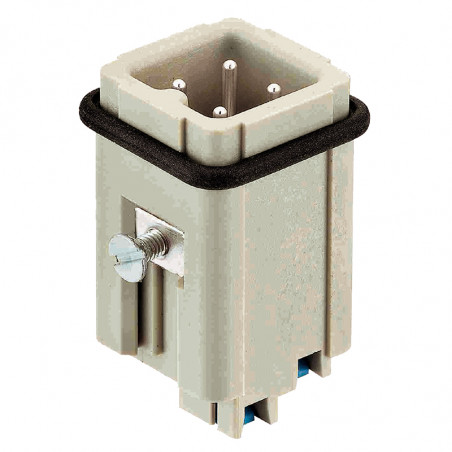

Inserts Han A®

Number of contacts3 + 3 + 4 + 4 + 6 +
Power supply Screw terminal Quick Lock Power supply Screw terminal Quick Lock Power supply IDC Insulation displacement terminal

Electrical data
acc. to EN 61 984
UL/CSA		 10 A 230/400 V 4 kV 3
600 V		 10 A 230/400 V 4 kV 3
600 V		 10 A 230/400 V 4 kV 3
600 V		 10 A 230/400 V 4 kV 3
600 V		 10 A 230/400 V 4 kV 3
600 V
Wire gauge 1 ... 2,5 mm2 0,5 ... 2,5 mm2 1 ... 2,5 mm2 0,5 ... 2,5 mm2 0,75 ... 1,5 mm2
Identification of contacts 1-3 1-3 1-4 1-4 1-3
Male insert (M) 09 20 003 2611 09 20 003 2633 09 20 004 2611 09 20 004 2633 09 20 003 0440
Female insert (F) 09 20 003 2711 09 20 003 2733 09 20 004 2711 09 20 004 2733 09 20 003 0445
09 20 003 0745

Number of contacts10 +10 +16 +16 +
Power supply Screw terminal Crimp terminal Screw terminal Crimp terminal

Electrical data
acc. to EN 61 984
UL/CSA		 16 A 250 V 4 kV 3
600 V		 16 A 250 V 4 kV 3
600 V		 16 A 250 V 4 kV 3
600 V		 16 A 250 V 4 kV 3
600 V
Wire gauge 1 ... 2,5 mm2 0,5 ... 4 mm2 1 ... 2,5 mm2 0,5 ... 4 mm2
Identification of contacts 1-10 1-10 1-16 1-16
Male insert (M) 09 20 010 2612 09 20 010 3001 09 20 016 2612 09 20 016 3001
Female insert (F) 09 20 010 2812 09 20 010 3101 09 20 016 2812 09 20 016 3101
