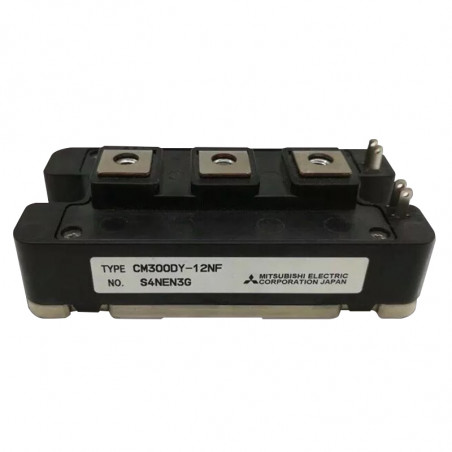

5. Generation IGBT TRENCH Module (NF-Series)
  • 5. Generation IGBT TRENCH Module (NF-Series)

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Mitsubishi

5. Generation IGBT TRENCH Module (NF-Series)

Newest generation IGBT modules with CSTBT structure (Carrier Stored Trench Bipolar Transistor), have very low switching and conducting power losses which allow to use them in fast applications(~50kHz).

Electrical data

Type Maximal parameters Vce(sat) td(on)
(ns)		 IGBT
Rth(j-c)
(°C/W)		 Diode
R th(j-c)
(°C/W)		 Casing
Vces
[V]		 Ic
[A]		 @ Tj=25°C
[V]
600 V (half-bridge)
CM150DY-12NF 600 150 1,7 100 0.21 0.47 NF1
CM200DY-12NF 600 200 1,7 120 0.19 0.35 NF1
CM300DY-12NF 600 300 1,7 120 0.16 0.25 NF1
CM400DY-12NF 600 400 1,7 200 0.11 0.19 NF2
CM600DY-12NF 600 600 1,7 300 0.11 0.18 NF3
600V (3-phase bridge)
CM75TL-12NF 600 75 1.7 100 0.29 0.51 NF4
CM100TL-12NF 600 100 1.7 100 0.23 0.41 NF4
CM150TL-12NF 600 150 1.7 100 0.17 0.31 NF4
CM200TL-12NF 600 200 1.7 100 0.14 0.22 NF5
600V (3-phase bridge + chopper)
CM75RL-12NF 600 75 1.7 100 0.29 0.51 NF4
CM100RL-12NF 600 100 1.7 100 0.23 0.41 NF4
CM150RL-12NF 600 150 1.7 100 0.17 0.31 NF4
CM200RL-12NF 600 200 1.7 100 0.14 0.22 NF5

Typ Maximal parameters Vce(sat) IGBT
Rth(j-c)
(°C/W)		 Diode
R th(j-c)
(°C/W)		 Casing
Vces
[V]		 Ic
[A]		 @ Tj=25°C
[V]
1200V (half-bridge)
CM75DY-24NF 1200 75 1.8 0.290 0.470 NF1
CM100DY-24NF 1200 100 1.8 0.190 0.350 NF1
CM150DY-24NF 1200 150 1.8 0.160 0.250 NF1
CM200DY-24NF 1200 200 1.8 0.110 0.190 NF2
CM300DY-24NF 1200 300 1.8 0.110 0.180 NF3
CM400DY-24NF 1200 400 1.8 0.085 0.150 NF3
CM600DU-24NF 1200 600 1.95 0.060 0.110 NF6
CM900DU-24NF 1200 900 1.8 0.049 0.078 NF7
CM1400DU-24NF 1200 1400 1.8 0.032 0.053 NF7
1200V (3-phase bridge)
CM50TL-24NF 1200 50 2.1 0.32 0.43 NF4
CM75TL-24NF 1200 75 2.1 0.24 0.36 NF4
CM100TL-24NF 1200 100 2.1 0.20 0.28 NF4
CM150TL-24NF 1200 150 2.1 0.14 0.23 NF5
CM200TL-24NF 1200 200 2.1 0.11 0.17 NF5
1200V (3-phase bridge + chopper)
CM50RL-24NF 1200 50 2.1 0.32 0.43 NF4
CM75RL-24NF 1200 75 2.1 0.24 0.36 NF4
CM100RL-24NF 1200 100 2.1 0.20 0.28 NF4
CM150RL-24NF 1200 150 2.1 0.14 0.23 NF5
CM200RL-24NF 1200 200 2.1 0.11 0.17 NF5
1700V (half-bridge)
CM1000DU-34NF 1700 1000 2.2 0.014 0.023 MPD1

CM150DY-12NF, CM200DY-12NF, CM300DY-12NF, CM75DY-24NF, CM100DY-24NF, CM150DY-24NF, CM200DY-24NF CM400DY-12NF, CM200DY-24NF
CM600DY-12NF, CM300DY-24NF, CM400DY-24NF CM75TL-12NF, CM100TL-12NF, CM150TL-12NF, CM75RL-12NF, CM100RL-12NF, CM150RL-12NF, CM50TL-24NF, CM75TL-24NF, CM100TL-24NF, CM50RL-24NF, CM75RL-24NF, CM100RL-24NF
CM200TL-12NF, CM200RL-12NF, CM200RL-24NF CM600DU-24NF
CM900DU-24NF, CM1400DU-24NF
