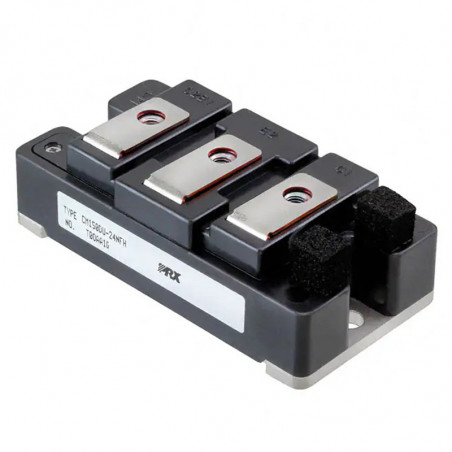

IGBT-Module (NFH-Serie)
  • IGBT-Module (NFH-Serie)

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Mitsubishi

Schnelle IGBT-Module - NFH-Serie

Technische Daten

  • sehr geringe Ausschaltverluste durch Verwendung der CSTBT-Struktur mit Trägerlebensdauersteuerung,
  • optimiert für 50kHz harte Schaltfrequenz
  • ausgezeichnete Eigenschaften für "weiches Einschalten",
  • niedrige Verbindungsinduktivität.

Elektrische Daten

TypMaximalwertGehäuse
Vces
[A]
lc
[A]
Pc
[W]
600V
CM100DUS-12F600100350NFH3
CM150DUS-12F600150520NFH3
CM200DU-12NFH600200590NFH3
CM300DU-12NFH600300780NFH1
CM400DU-12NFH600400960NFH1
1200V
CM100DU-24NFH1200100560NFH3
CM150DU-24NFH1200150650NFH3
CM200DU-24NFH1200200830NFH1
CM300DU-24NFH12003001130NFH1
CM400DU-24NFH12004001040NFH2
CM600DU-24NFH12006001550NFH2

Hinweis:
Module dieser Serie sind in Halbbrückenkonfiguration erhältlich.

Gehäuse NFH1
MODUŁY IGBT SZYBKIE - SERIA NFH obudowa CM300DU-12NFH, CM400DU-12NFH, CM200DU-24NFH, CM300DU-24NFH
Gehäuse NFH2
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM400DU-24NFH, CM600DU-24NFH
Gehäuse NFH3
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM100DUS-12F, CM150DUS-12F, CM200DU-12NFH, CM100DU-24NFH, CM150DU-24NFH
