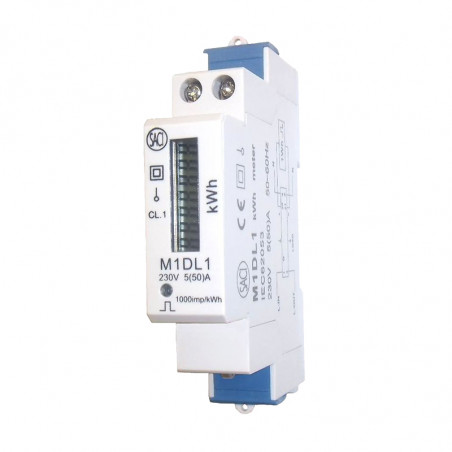

Einphasige Stromzähler der M1-Serie
  • Einphasige Stromzähler der M1-Serie

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: SACI

Einphasige Stromzähler der M1-Serie

  • Accuracy CI.1 (EN 62053)
  • Direct measurement up to 50A
  • Internal shunt
  • Energy consumption LED
  • 7 digits electronic counter
  • Digital output SO (DIN 43864)
  • 1 DIN module


Rated data:

Rated voltage 230V AC
Burden <8VA, 2W
Operating range ±30% UN
Frequency 50-60Hz
Current IB (MAX) 5 (50)A
Burden <1 VA
Operating range 0-100% IMAX
Starting current <0.4% IMAX
Number of outputs 1
Pulse weight 1000/kWh
Type SO (DIN 43864) Optocoupler
Insulation 3kV, 1min
Maximum current 50mA
Voltage 5 – 48V DC
Pulse length >70ms

General features:

Counter type LED display
Digits 5 + 2 decimals
Number of counters 1
Class 1 (EN 62053)
Operating temperature -20…60°C
Energy indicator Flashing LED
Pulse weight 1000/kWh
Case material ABS, UL94 V0
Dimensions 1 module (17,5mm)
Terminals Sealable
Connection With screw
Max. wire section 12mm2
Mounting DIN rail 35mm

Connection diagram:

Jednofazowy licznik energii elektrycznej serii M1DL1 - schemat
