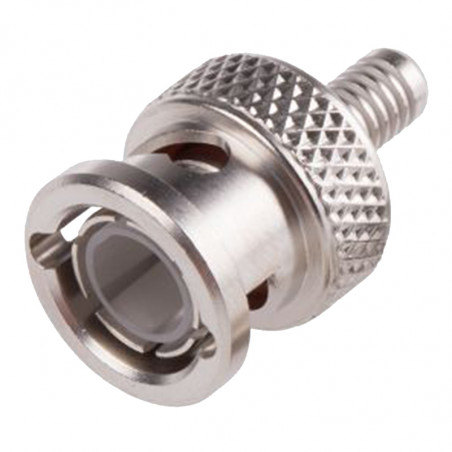

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Radiall

Konzentrische Anschlüsse / industrielle Leistung

Seria przemysłowa BNC



Specjalnie dostosowane do sygnałów wysokiej częstotliwości, komunikacji wideo, oraz informatyki ogólnej.

Dane techniczne:

Impedancja falowa:
 50 wzgl. 75 Ω (93 Ω) Temperatura robocza: - 25°C do 70°C
Częstotliwość robocza:
 0 do 1,5GHz Wykończenie powierzchni: korpus niklowany,
Napięcie probiercze:
 1500Vrms    przewód wewnętrzny
Napięcie robocze:
 500Vrms    złocony
Rezystancja izolacji:
 > 500 MΩ
Impedancja przejścia:
 < 10 mΩ

  Nr producenta Opis

Złącza koncentryczne /wykonanie przemysłowe R 141 563-161

 R 141 563-161
Gniazdo na panel
montaż w otworze, wyprowadzenia lutowane
(przewód wewnętrzny srebrzony)
impedancja 50 Ω
Złącza koncentryczne /wykonanie przemysłowe R 141 574-161 R 141 574-161
Gniazdo na panel
montaż w otworze,
izolowane
z wyprowadzeniami lutowanymi impedancja 50 Ω
Złącza koncentryczne /wykonanie przemysłowe R 141 720-161 R 141 720-161
Złącze przejściowe
gniazdo - gniazdo
montaż w otworze, montaż izolowanyz kompletem izolacyjnym
R 280 907
możliwy.impedancja 50 Ω
Złącza koncentryczne R141 007-161 R 141 007-161
Wtyk na kabel
prosty, z dławikiema = 5,5mm.
Kabel RG 58
impedancja 50 Ω
Złącza koncentryczne R 141 075-161 R 141 075-161
Wtyk na kabel
do zaciskania
Kabel typu: RG 174 B/U,wymiar a = 2,6mm
max.impedancja 50 Ω
Złącza koncentryczne R 141 082-161 R 141 082-161
Wtyk na kabel
prosty, do zaciskaniaa = 5,5mm.
Kabel RG 58
impedancja 50 Ω
Złącza koncentryczne R 142 076-161 R 142 076-161
Wtyk na kabel
do zaciskania
Kabel typu: RG 179 B/U,
wymiar a = 2,6mm
max.impedancja 75 Ω
Złącza koncentryczne R 142 085-161 R 142 085-161
Wtyk na kabel
prosty, do zaciskaniaa = 6,5mm.
Kabel RG 59, RG 62
impedancja 75 Ω + 93 Ω
