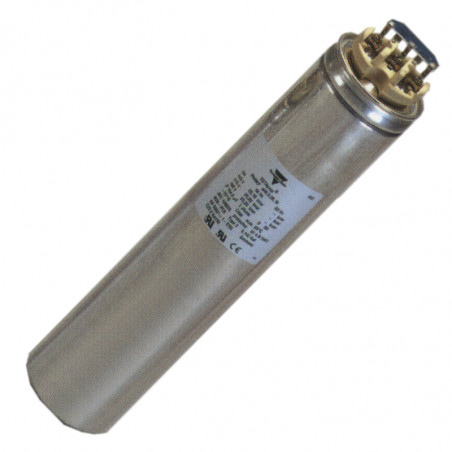

Zylindrische Kondensatoren für Kraft
  • Zylindrische Kondensatoren für Kraft

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Vishay

Zylindrische Kondensatoren zur Leistungsfaktorkompensation

Es besteht die Möglichkeit, eine komplette Kondensatorbatterie mit Regler zu bestellen. Für detaillierte Informationen kontaktieren Sie bitte die Firma DACPOL.

In unserem Angebot befinden sich auch dreiphasige Kondensatoren für Nennspannungen von 230 V, 525 V, 660 V (690) sowie Hochspannungskondensatoren 7,2 kV und 12 kV.


Technische Daten

Spannungsbereich:von 230V/50Hz bis 910V/50Hz
Leistung:von 2,3kVAr bis 250 kVAr
Normen:IEC 831-1+2/88, EN 60831-1+2/93, VDE 560-46+47 3/95
Zulässige Spannungsüberschreitung:Ucn + 10% (bis zu 8 Stunden täglich)
Ucn + 15% (bis zu 30 Minuten täglich)
Ucn + 20% (bis zu 5 Minuten)
Ucn + 30% (bis zu 1 Minute)
Überlastung (gemäß den obigen Normen):1,3 * In, 1,3 * unter Berücksichtigung von 10% Überspannung, mit 15% Kapazitätsüberschreitung und höheren Harmonischen, Dauerbetrieb
Kapazitätstoleranz:-5/ + 10%
Spannungstest:(Ende - Ende): 2,15 * Ucn, AC, 2 Sekunden
(Ende - Gehäuse): 4800 VAC, 2 Sekunden
Stoßstrom:max. 200-facher Nennstrom
Verluste:ca. 0,25 W/kVAr
Betriebszeit:> 100.000 Betriebsstunden
Schutzklasse:IP00 (Anschlussabdeckung auf Wunsch), Innenmontage
Betriebstemperatur:-25 / D (max. 55°C), (-40 / D auf Wunsch)
Zulässige Gehäusetemperatur:max. 65°C (gemessen an der Gehäusespitze)
Kühlung:natürliche Luft
Zulässige relative Luftfeuchtigkeit:max. 95%
Maximale zulässige Arbeitshöhe: 2000 m über dem Meeresspiegel
Montageposition:vertikal
Montage:M12-Schraube am Gehäuseboden
Sicherheitsmerkmale:Überdrucksicherung, selbstheilend
Gehäuse:Aluminiumdose
Dielektrikum:Polypropylenfolie, mit Zink metallisiert
Imprägnierung:natürliches Öl, biologisch abbaubar
Elektrische Anschlüsse:Gehäuse Ø 84 mm: M5 verschraubt
