LED-Beleuchtung für Track Alpha Werkzeugmaschinen

Trackalpha

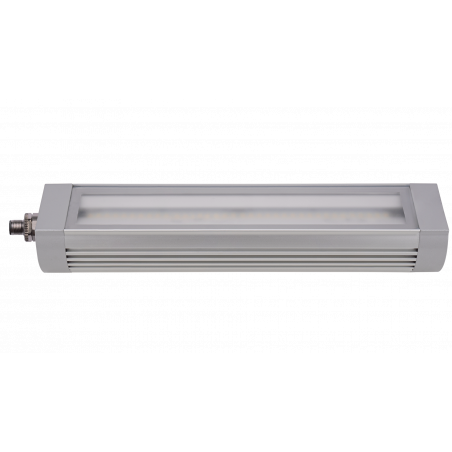

Die Track Alpha-Serie ist eine oberflächenmontierbare Maschinenlampe, die aus einem robusten, vibrationsfesten Aluminiumgehäuse mit hoher Wärmeableitung besteht und in den anspruchsvollsten Maschinenumgebungen installiert und sicher verwendet werden kann. Durch die Kombination von Gehäuse mit 2 3/4“ Durchmesser, M12 Stecker und universellen Montagebügeln sind die Track Alpha Leuchten sogar die optimale flexible Lösung für die Nachrüstung alter Maschinen. Die Track Alpha Leuchten sind nach Schutzart IP67 zertifiziert und eignen sich für feuchte Umgebungen mit Ölen, Kühlmitteln, Fetten und Staub. Das gehärtete 3/16-Zoll-Sicherheitsglas ist gegen Verunreinigungen resistent gegen IK07-Stöße und kühlt sich auf einer hellen Oberfläche ab, um zu vermeiden, dass sich das Kühlmittel auf dem Glas festsetzt und es bronziert. Diese Maschinenlampe erzeugt eine intensive Lichtleistung von bis zu 6.500 Lumen dank hocheffizienter neuer LED-Platten, die mit modernster elektronischer Technologie entwickelt wurden. Neu gestaltete Reflektoren in Kombination mit einem blendfreien Diffusor sorgen für eine gleichmäßige Ausleuchtung und eine diffuse Lichtverteilung über weite Bereiche innerhalb riesiger Maschinen. Die Track Alpha Surface Mount-Serie bietet fünf Standardlängen und viele kundenspezifische Größenpräferenzen dank eines modularen Aluminiumgehäusedesigns und optimierter Leiterplatten. Herkömmliche 10-Fuß-Kabel oder M12-Steckverbinder bieten eine sichere, schnelle und einfache elektrische Verbindung bis zu 24 V DC oder 110 V AC ohne zusätzliche Stromversorgung. Track Alpha-Leuchten sind Oberflächenmontagelampen, die die Antwort als Maschinenbeleuchtung für komplexe CNC-Maschinen, Fertigungs- und Automatisierungsanwendungen sind. Zwei Standard-Montagemöglichkeiten stehen zur Verfügung: hintere Klemmen oder seitliche Montagewinkel, die für eine sichere Befestigung und flexible Installation der Leuchten an nachgerüsteten Altmaschinen sorgen. Daher ermöglichen sie eine präzise Einstellung der Lichtrichtung bis zu 95° in Bezug auf den Arbeitsbereich.

• LED-Beleuchtung geeignet für den Einsatz in mittleren und großen Bearbeitungszentren
• Korrosions- und vibrationsbeständig
• Vollständiger Schutz der Lampe gegen das Eindringen von Staub und vielen Ölen und Kühlmitteln
• Beständig gegen Späne bei der Bearbeitung
• Natürliche, effiziente Beleuchtung, die eine gleichmäßige Ausleuchtung der Oberfläche gewährleistet
• 50 % Energieeinsparung und konstanter Strahl für 60.000 Stunden
• Keine UV- oder Infrarotstrahlung
• Es wird keine zusätzliche Ausrüstung benötigt
• Verbinden Sie sich schnell und sicher
• Keine Polaritätsumkehr
• 7 Varianten, 6 verschiedene Längen
• Eine Auswahl an Netzkabellängen von 5 bis 33 Fuß
• Universell einsetzbar für alle Anforderungen
• Austauschbar mit vorhandener veralteter Ausrüstung unter Beibehaltung vorhandener Löcher

Das Geheimnis dieser Leuchte ist ihre volle Flexibilität. Mit 7 Varianten und 6 verschiedenen Längen ist der TRACK ALPHA für endlose Anwendungen geeignet. Wir haben diese Serie so konzipiert, dass sie ohne externe Komponenten direkt an 24 V DC, 110 V AC oder 230 V AC angeschlossen werden kann. Darüber hinaus können seine Abmessungen und Leistung herkömmliche Leuchtstofflampen schnell und einfach ersetzen und zusätzliche Geräte optimieren. TRACK ALPHA wurde nicht als Zubehör entwickelt, sondern als vollwertige Ergänzung zu seiner Maschine.

Mechanisch

• 2,75″ Gehäuse aus eloxiertem Aluminium mit lackierten Seitensteckern
• Ein Kühlkörper, der selbst bei maximaler Betriebstemperatur mehr Wärme abführt
• 0,2 ”(5 mm) dickes schlagfestes gehärtetes IK06-Frontglas
• Schutzart IP67 und Viton®-O-Ring-Dichtung
• 6 verschiedene Längen für 7 verschiedene Modelle

Elektrisch

Die Schaltkreise sind auf eine Optimierung der Lichtstreuung ausgelegt und streben nach einem Gleichgewicht zwischen Effizienz und Haltbarkeit.

• Leistungs-LED-Platine mit integrierten 24-VDC-Treibern
• Integrierte 24-V-Gleichstrom- oder 110-V-Wechselstrom- oder 230-V-Wechselstromversorgung
• Anschluss über M12-Stecker an der Leuchte
• Netzkabel mit M12-Buchse

Optisch

Diffuse und gleichmäßige Beleuchtung, auch innerhalb und außerhalb der Struktur. Der satinierte Prismenfilter sorgt für eine gleichmäßige Ausleuchtung jeder Länge und verhindert gleichzeitig die Blendwirkung.

• 5000K CRI 80 monochrome Beleuchtung
• 120 ° diffuser Strahl
• Kein photobiologisches Risiko gemäß EN 62471

HALTERUNGEN

ALPHA.FX02

Robust, vielseitig und vibrationsfest, dies ist eine um 90 ° winkelverstellbare Halterung. Aus verchromtem Edelstahl gefertigt, ist es die ideale Lösung, wenn Sie die Richtung des Durchflussstrahls in Anwendungen mit starken Vibrationen anpassen müssen.

ALPHA.CLIP

Stark, flexibel und vibrationsfest, es ist eine um 30 ° winkelverstellbare Halterung. Aus eloxiertem Aluminium gefertigt, ist er die perfekte Lösung, wenn es darum geht, veraltete Werkzeugmaschinen und Bearbeitungszentren zu modernisieren.

B03

Starker magnetischer Schild aus Neodym und hoher Griffigkeit. Verwenden Sie es zusammen mit den Halterungen ALPHA.FX02, wenn Sie die Leuchte häufig in verschiedene Positionen bringen müssen. Geeignet für den Einsatz in Anwendungen mit hoher Vibration.

STROMKABEL

Die TRACK ALPHA-Serie ist mit vorkonfektionierten PUR-Verbindungskabeln mit M12-Anschlussbuchse (gerade oder 90°) in verschiedenen Längen von 5 bis 33 Fuß lieferbar, für eine besonders einfache Integration stehen kundenspezifische M12-Anschlussbuchsen und -stecker zur Verfügung.

N11810001040302 Gerade Buchse M12
M12V.F.3C1.5 M12-Kupplung 4P 3-polig beweglich mit 1,5 m Kabel	M12V.F.3C3 M12 Buchse 4P 3-polig beweglich mit 3m Kabel	M12V.F.3C5 M12 Buchse 4P 3-polig beweglich mit 5m Kabel	M12V.F.3C10 M12 Buchse 4P 3-polig beweglich mit 10m Kabel
N11910001040302 M12 90 ° weibliches bewegliches Gelenk
M12V.FL.3C1.5 M12 90 ° Buchse 4P Floating Connector 3 Pole mit 1,5 m Kabel	M12V.FL.3C3 M12 90 ° Buchse 4P 3-poliger beweglicher Stecker mit 3 m Kabel	M12V.FL.3C5 M12 90 ° Buchse 4P 3-poliger beweglicher Stecker mit 5 m Kabel	M12V.FL.3C10 M12 90 ° Buchse 4P 3-poliger beweglicher Stecker mit 10 m Kabel
