Belüftungsfelder / Waben - VH-Serie

EKRANUJĄCE WENTYLACYJNE/PLASTRY MIODU - SERIA VH

Opis:
Nasza seria Osłon VH posiada wybór lekkich aluminiowych paneli wentylacyjnych o strukturze plastra miodu składających się z form przewodzących mediów przepływu powietrza pozostawionych w obróbce aluminiowej. Zostały stworzone do zastosowań w szafach i innych formach obudów komercyjnych.

Zastosowanie:
Lekkie aluminiowe odpowietrzniki typu plaster miodu mogą być montowane na większości form ekranowanych obudów, w których wymagany jest przepływ powietrza, wentylatory chłodzące lub konwekcja. Można je montować w dowolnym miejscu na obudowie i można wyposażyć je w ochronne „płytki zabezpieczające”, aby chronić materiał o strukturze plastra miodu przed przypadkowym uszkodzeniem.
W miejscach, gdzie występuje narażenie na działanie żywiołów, otwory wentylacyjne mogą być wyposażone w „ukośną” strukturę plastra miodu, która posiada skierowane w dół otwory, zapobiegające wnikaniu wody deszczowej. Ma to dodatkowe zalety kierunkowego przepływu powietrza i zwiększonego tłumienia dzięki wyższemu współczynnikowi kształtu struktury komórki.

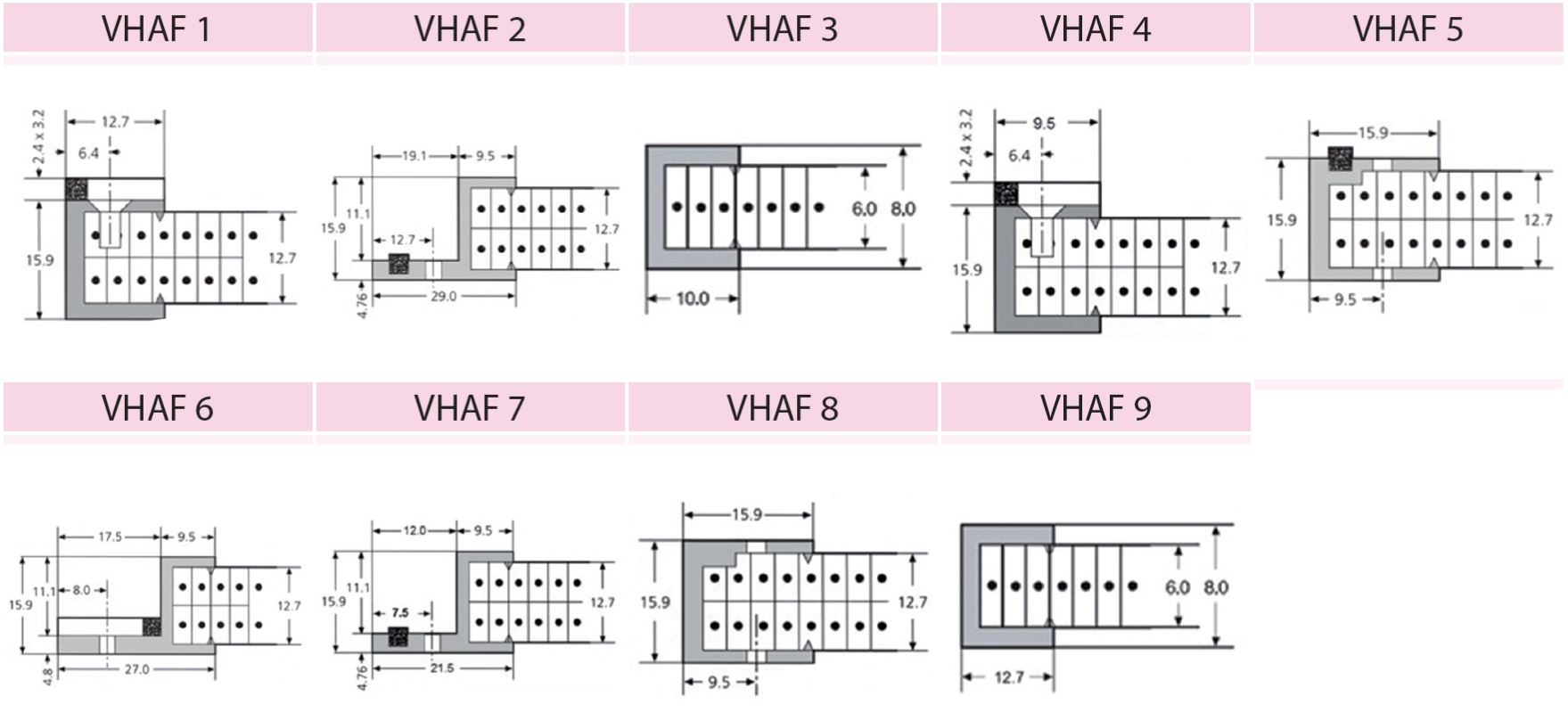

Panele wentylacyjne typu plaster miodu są zwykle dostarczane z uszczelkami w postaci gotowej do montażu, która pasuje zarówno do otworu w urządzeniu (bez kołnierza), jak i do wkładania w obudowę (w stylu kołnierzowym). W zależności od wymagań eksploatacyjnych dla danego zastosowania można je mocować za pomocą śrub w otworach w ramie lub za pomocą wkładek z gwintem wewnętrznym.
Aluminiowy materiał o strukturze plastra miodu tworzy się przez rozprężanie połączonej folii aluminiowej w strukturę plastra miodu. Proces ten, wspólny dla wszystkich producentów plastra miodu, wytwarza materiał „spolaryzowany” i przewodzący zarówno w poziomie, jak i w pionie. Aby przezwyciężyć problemy z polaryzacją, stosuje się dwie warstwy plastra miodu, zamontowane pod kątem 90 stopni względem siebie. Prosimy o kontakt w celu uzyskania szerszych informacji na temat polaryzacji.
Każda komórka w odpowietrzniku działa jak falowód, a jej działanie jest funkcją jego szerokości / wysokości oraz stosunku głębokości i szerokości komórki. Zwykle stosuje się współczynnik kształtu 4: 1 lub 5: 1.
Aluminiowe odpowietrzniki o strukturze plastra miodu są wykończone tak, aby pasowały do konkretnych zastosowań i mogą być chronione przez Alocrom 1000, 1200 lub galwanizację. Możemy również zaoferować konwersję liteitu zgodną z RoHS.

WYDAJNOŚĆ - TYPOWE TŁUMIENIE DB

CZĘSTOTLIWOŚĆ	FALA	ALUMINIUM
10 KHz	H	45
100 KHz	H	49
1MHz	H	51
1MHz	E	>100
10MHz	E	>100
100MHz	E	>100
1GHz	P	98
10 GHz	P	95

Tolerancja:
Wymiary gabarytowe: ± 0.8mm
Otwory: ± 0.5mm
Mocowanie: z przyborami ± 0.2mm

Filtracja pyłu:
Demontowalne filtry przeciwpyłowe są dostępne do użytku z filtrami tłumiącymi i znajdują się w sekcji Osłony VB. Zwykle są produkowane z ramami AFI lub AFS i można je montować za pomocą szybkozłączek ułatwiających czyszczenie lub wymianę.
