Hersteller: Radiall

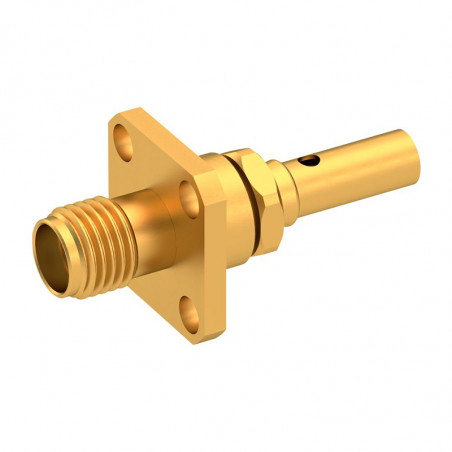

Konzentrische Anschlüsse Miniatur SMA

Szczególnie nadaje się do sygnałów wysokiej częstotliwości, odpowiada normom MIL-C 39012, IEC 169-15, CECC 22 110.
Zastosowania: radio- / telekomunikacja, lotnictwo, kosmonautyka, przyrządy pomiarowe.

Dane techniczne:
Częstotliwość robocza:
do 18GHz
Napięcie robocze:
kabel 2,6 mm / 50 W: 250V, kabel 5,5 mm / 50 W: 335 Vrms
Zakres temperatury:
- 65°C do 165°C
Materiał:
korpus: stal stopowa albo brąz berylowy, przewód wewnętrzny - mosiądz
Wykończenie powierzchni:
korpus i przewód wewnętrzny złocone
Impedancja falowa:
50 W


  Nr producenta Opis
Złącza koncentryczne miniaturowe SMA
Wtyk na kabel z przewodem wewnętrznym,
do kabla ze stałym płaszczem, do lutowania
Nr końcowy 000 W = nakrętka złączkowa i strefa lutowania złocone
Nr końcowy 002 W = nakrętka ze stali stopowej, strefa lutowania złocona

R 125 052 000 W
Ø a = 2,2mm

R 125 052 002 W
Ø a = 2,2mm złoto selektywne

R 125 055 000 W
Ø a = 3,65mm

R 125 055 002 W
Ø a = 3,65mm złoto selektywne

R 125 054 000 W
Wtyk na kabel bez przewodu wewnętrznego
do kabla ze stałym płaszczem, do lutowania
Ø a = 3,65mm



R 125 072 000 W
Wtyk na kabel
do zaciskania i lutowania
do kabli giętkich, typ kabli: RG 174 A/U,
RG 316/U, Ø a = 3,25mm

R 125 075 000 W
Wtyk na kabel
do zaciskania albo lutowania do kabli
giętkich, typ kabli: RG 58 C/U,
RG 141 A/U, Ø a = 5,5mm


Wtyk na kabel kątowy z przewodem wewnętrznym,
do kabla ze stałym płaszczem, do lutowania
Nr końcowy 000 W = nakrętka  i strefa lutowania złocone
Nr końcowy. 002 W = nakrętka ze stali stopowej, strefa lutowania złocona

R 125 153 000 W
Ø a = 2,2mm

R 125 154 000 W
Ø a = 3,65mm


R 125 172 000 W
Wtyk na kabel kątowy
do zaciskania albo lutowania
do kabli giętkich,
typ kabli: RG 174 A/U, RG 316/U
Ø a = 3,25mm



R 125 175 000 W
Wtyk na kabel kątowy
do zaciskania albo lutowania
do kabli giętkich,
typ kabli: RG 58 A/U, RG 141 A/U
Ø a = 5,5mm



R 125 222 000 W
Gniazdo na kabel
do kabli ze stałym płaszczem, do lutowania
Ø a = 2,25mm



R 125 225 000 W
Gniazdo na kabel
do kabli ze stałym płaszczem, do lutowania
Ø a = 3,65mm

R 125 236 000 W
Gniazdo na kabel
do kabli giętkich, do zaciskania albo lutowania
grupa kabli 2,6/50
Ø a = 3,25mm


Nr producenta Opis

R 125 252 000 W
Gniazdo na kabel
z wąskim kołnierzem, do kabli ze stałym płaszczem do lutowania. Ø a = 2,25mm



R 125 255 000 W
Gniazdo na kabel
z kwadratowym kołnierzem, do kabli ze stałym płaszczem do lutowania. Ø a = 3,65mm



R 125 303 000 W
Gniazdo na kabel
montaż w otworze do kabli giętkich, do lutowania albo zaciskania
grupa kabli 2,6/50, Ø a = 3,25mm




Gniazdo na panel, kwadratowy kołnierz, wyprowadzenia lutowane, stały przewód wewnętrzny

R 125 403 000 W
Powierzchnia złocona:

R 125 403 001 W
Powierzchnia stali stopowej pasywowana

R 125 454 000 W
Gniazdo na panel, wąski kołnierz, wyprowadzenia lutowane, stały przewód wewnętrzny

R 125 414 000 W
Gniazdo na panel, kwadratowy kołnierz, łączenie z minimalnym odizolowaniem przewodu, stały przewód wewnętrzny

R 125 512 000 W
Gniazdo na panel, kwadratowy kołnierz, przedłużone łączenie z minimalnym odizolowaniem przewodu, stały przewód wewnętrzny

R 125 462 000 W
Gniazdo na panel, wąski kołnierz, łączenie z minimalnym odizolowaniem przewodu, stały przewód wewnętrzny


R 125 426 000 W
Gniazdo do druku, proste, stały przewód wewnętrzny

R 125 680 000 W
Gniazdo do druku, kątowe



R 125 553 000 W
Gniazdo na panel, montaż w otworze, wyprowadzenia lutowane, stały przewód wewnętrzny

Nr producenta Opis

R 125 703 000 W

 Złącze przejściowe
Wtyk - Wtyk

R 125 704 000 W

 Wtyk - gniazdo



 Złącze przejściowe gniazdo - gniazdo

R 125 705 000 W

 Powierzchnia złocona

R 125 705 001 W

 Powierzchnia stal stopowa pasywowana



 Złącze przejściowe gniazdo - gniazdo



 Montaż w otworze

R 125 720 000 W

 Powierzchnia złocona

R 125 720 001 W

 Powierzchnia stal stopowa pasywowana

R 125 753 000 W

 Złącze przejściowe
gniazdo - gniazdo
Montaż w otworze, hermetycznie szczelne

R 125 771 000 W

 Złącze przejściowe kątowe
Wtyk - gniazdo



 Złącze przejściowe trójnik



 gniazdo - gniazdo - Wtyk

R 125 780 000 W

 Powierzchnia złocona

R 125 780 001 W

 Powierzchnia stal stopowa pasywowana



 Nasadka zwierająca

R 125 852 000 W

 Powierzchnia złocona

R 125 852 001 W

 Powierzchnia stal stopowa pasywowana
