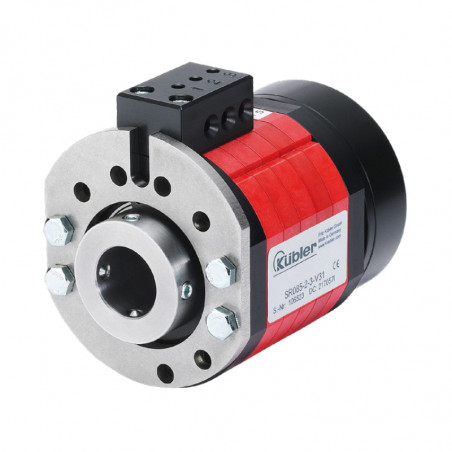

![Modulare Drehanschlüsse IP64 - SR085 Modulare Drehanschlüsse IP64 - SR085](https://www.dacpol.eu/8869-large_default/modulare-drehanschlusse-ip64-sr085.jpg)
![Modulare Drehanschlüsse IP64 - SR085 Modulare Drehanschlüsse IP64 - SR085](https://www.dacpol.eu/8869-large_default/modulare-drehanschlusse-ip64-sr085.jpg)
Sie müssen eingeloggt sein
Category
Montaż urządzeń
Modernizacja induktorów
Urządzenia indukcyjne
asd
Fotos dienen nur zu Informationszwecken.
please use latin characters
Elastyczny i wytrzymały
Pewna transmisja sygnału
Aplikacje
Maszyny pakujące, flowpack, roboty i osprzęt chwytający, stoły obrotowe
Kanały sygnałowe | Kanały mocy | Materiał styków | Numer zamówieniowy. | |
---|---|---|---|---|
Wał przelotowy 25 mm [0.98“] |
4 x | 4 x | srebro/ stal szlachetna |
SR085-25-04-04-11301-V100 |
6 x | 6 x | srebro/ stal szlachetna |
SR085-25-06-06-11301-V100 |
|
Wał przelotowy 30 mm [1.18“] |
2x | 3x | srebro/ stal szlachetna |
SR085-30-02-03-11301-V100 |
6 x | 6 x | srebro/ stal szlachetna |
SR085-30-06-06-11301-V100 |
SR085 | - | XX | - | XX | - | XX | - | X | X | X | X | X | - | V100 |
Typ | A | B | C | D | E | F | G | H | - | I |
A | Typ montażu |
---|
B | Liczba kanałów sygnałowych / danych 1) |
---|
C | Liczba kanałów prądopwych (mocy) 1) |
---|
D | Max. prąd obciążenia |
---|
E | Pozycja montażu |
---|
F | Materiał styków kanałów sygnałowych 2) |
---|
G | Kanał |
---|
H | Stopień szczelności |
---|
H | Stopień szczelności |
---|
1) Maksymalnie 20 kanałów sygnałowych (bez prądowych), kombinacje kanałów sygnałowych i prądowych >13 po konsultacji.
2) Materiał styków złoto/złoto oraz miedź/brąz na życzenie.
Całkowita długość | zależy od ilości kanałów |
Średnica otworu przelotowego | do Ø 30 mm [1.18“] |
Typ przyłącza montaż na wale montaż kołnierzowy |
stator: złącza zaciskowe rotor: złącza śrubowe stator: złącza zaciskowe rotor: pojedyncze przewody, 2 m [6.56'] |
Napięcie/ prąd obciążenia kanały mocy kanały sygnałowe |
240 V AC/DC, max. 16 A (opcja 1) 240 V AC/DC, max. 25 A (opcja 2) 400 V AC/DC, max. 10 A (opcja 3) 400 V AC/DC, max. 20 A (opcja 4) 48 V AC/DC, max. 2 A |
Rezystancja styków kanały mocy kanały sygnałowe |
≤ 1 Ohm (dynamicznie) 1) ≤ 0.1 Ohm (srebro / stal szlachetna) 2) |
Rezystancja izolacji | 103 MOhm, przy 500 V DC |
Wytrzymałość dielektryczna | 1000 V eff. (60 sec.) |
Prędkość maksymalna (kanały sygnałowe) | 800 min’1, do 10 kanałów (zależy od pozycji montażu oraz ilości kanałów) |
Żywotność styków | typ 500 mln obrotów (w temperaturze pokojowej) zależy od pozycji montażu |
Cykl konserwacji | pierwszy przegląd po 50 mln obrotów, wszystkie następne po 100mln obrotów |
Konserwacja | nie wymaga oleju do styków |
Materiał styków kanały mocy kanały sygnałowe |
miedź / brąz srebro / stal szlachetna |
Temperatura pracy | -35° ...+85°C [-31°F ... +185°F] |
Stopień szczelności | wg EN 60529 max. IP64 |
Ilość kanałów | max. 20 (> 20 na życzenie) |
Przyłącze sprężonego powietrza (nr. 1 - 3) | |
Ciśnienie powietrza max. | 10 bar (150 psi) |
Podciśnienie max. | 7 kPa (2“ Hg) |
Prędkość max | 800 min-1 |
Przyłącze hydrauliczne (nr. 4 - 5) | |
Ciśnienie maksymalne | 35 bar (510 psi) |
Prędkość maksymalna | 800 min-1 |
Obrotowe złącze pneumatyczne (nr. 6) | |
Ciśnienie maksymalne | 10 bar (150 psi) |
Prędkość maksymalna | 300 min-1 |
Średnica węża | 8 mm [0.31 “] |
1) Pomiar napięcia, temperatury otoczenia, połączenie szeregowe, obciążenie rezystancyjne, prąd DC min. 4A
2) Dwuprzewodowy pomiar rezystancji, temperatury otoczenia 6,5 znakowym multimetrem cyfrowym.
Łatwy dostęp do przyłączy | Praktyczne okno rewizyjne |
![]() |
![]() |
Wersja IP64 z pokrywą ochronną przyłączy rotora oraz statora | Wersja z otworem przelotowym oraz obrotowym przyłączem sprężonego powietrza 8 mm [0.31“] |
![]() |
![]() |
Wersja z kanałem hydraulicznym lub pneumatycznym | |
![]() |
Wersje standardowe
Przykład:Typ SR085-25-02-03-11301-V100 (2 kanały danych, 3 kanały mocy)
1 – Złącze śrubowe M5 do transmisji mocy
2 – Złącze śrubowe M4 do transmisji sygnału
3 – Terminal do przewodów mocy, bez dodatkowej ochrony przewodów
4 – Wprowadzenie przewodu mocy możliwe z dwóch stron
5 – Terminal do przewodów sygnałowych
6 – Obrotowy pierścień ślizgowy
7 – 4 x zacisk śrubowy DIN 914 M6
8 – Okno rewizyjne
9 – Pokrywa osłaniające złącza
10 – Blokada momentu obrotowego
Wersje z kanałem pneumatycznym
Przykład: Typ SR085-00-04-03-11322-V100
1 – Kołnierz montażowy
2 – Blokada momentu
3 – Pokrywa ochronna
4 – Zaciski mocy
5 – Zaciski sygnałowe
6 – Kanał pneumatyczny
7 – Okno rewizyjne
8 – Przepust kablowy
9 – Przewody przyłączeniowe 2 m [6.56‘]
Kalkulacja długości całkowitej
Wymiar bazowy | |
---|---|
złącze obrotowe z otworem przelotowym | 64.5 mm [2.54“] |
złącze obrotowe- montaż kołnierzowy kanał hydrauliczny/pneumatyczny 1/2“ or 3/8“ | 185 mm [7.28“] |
złącze obrotowe- montaż kołnierzowy kanał hydrauliczny/pneumatyczny 1/4“ | 168 mm [6.61“] |
Dodatkowy wymiar | |
+ Liczba kanałów danych (srebro/ stal szlachetna) | + 10 mm [0.39“] na kanał danych |
+ Liczba kanałów mocy, nr. zamówieniowy 1 oraz 2 | + 10 mm [0.39“] na kanał mocy |
+ Liczba kanałów mocy, nr. zamówieniowy 3 oraz 4 (10 lub 20 A, 400 V) | + 20 mm [0.79“] na kanał mocy, jeżeli tylko kanały mocy + 10 mm [0.39“] |
+ Pierścień izolacyjny pomiędzy kanałami sygnałowymi a mocy | + 10 mm [0.39“] |
