Hersteller: HEITEC AG

MPS-Überwachung.

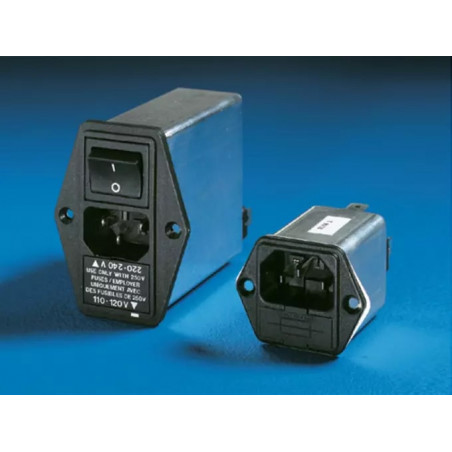

Verbundenes Element für Netzwerkeingabe


Stromeingang mit dem Netzeingang verbunden

Das System ist aus der IEC 60 320- und IEC 60 950-Buchse mit einem linearen Filter und einem Sicherungsgriff von 5 x 20 mm erbaut.


Technische Eigenschaften des angeschlossenen Elements an den Netzwerkeingang

  • Metallgehäuse für Befestigungsschrauben
  • Stromeingabe: über IEC-Stecker
  • Leistungsabgabe: für 3 Faston-Kontakte (L, N, PE, 6,3 x 0.8)
  • Verfügbar von und ohne Stecker.
  • Arbeitstemperaturbereich: -25 ° C bis + 85 ° C

Produkt-Nr. Name Ausführung
3687709. Ein kombiniertes Element für den Netzwerkeingang mit einem Stecker mit einem stecker
3687710. Verbundenes Element für Netzwerkeingang ohne Stecker ohne stecker


Controller-Modul (CMC und LAN)


Beschreibung des Controller-Moduls (CMC und LAN)

Ein Gerät zur Überwachung der ausgewählten Systemparameter: Spannung, Stromversorgungsstatus, HEICOOL-Alarmsignalisierung und Datenübertragung am Temperatur- und / oder Lüftermodul. Verwendet das LAN-Protokoll (PC Communication) oder RS422-Schnittstelle (Kommunikation mit CMC-TC).


Produkt-Nr. Name Ausführung
9913260. Controller-Modul (CMC und LAN) Frontplatte 3 U, 8 PS


Controller-Modul (CMC und RS232)


Beschreibung des Controller-Moduls (CMC und RS232)

Ein Gerät zur Überwachung der ausgewählten Systemparameter: Spannung, Stromversorgungsstatus, HEICOOL-Alarmsignalisierung und Datenübertragung am Temperatur- und / oder Lüftermodul. Verwendet das RS232-Protokoll (Kommunikation mit PC) oder RS422 (Kommunikation mit CMC-TC).


Produkt-Nr. Name Ausführung
9909193. Controller-Modul (CMC und RS232) Frontplatte 3 U, 4 PS


Anzeige- und Steuerungsmodul (CMC und RS232)


Beschreibung des Controller-Moduls (CMC und RS232)

Ein Gerät zur Überwachung der ausgewählten Systemparameter: Spannung, Stromversorgungsstatus, HEICOOL-Alarmsignalisierung und Datenübertragung am Temperatur- und / oder Lüftermodul. Verwendet das RS232-Protokoll (Kommunikation mit PC) oder RS422-Schnittstelle (Kommunikation mit CMC-TC).


Anzeigemodulbeschreibung (CMC und RS232)

  • Service mit 3 Schaltflächen: Front, Rückgängig, Rückgabe
  • 3 LEDs: Lüfter, Temperatur, Spannung
  • Verwendet, um Systemparameter zu visualisieren
  • Es ist möglich, den Helligkeitsniveau des Bildschirms mit der EIN / AUS-Taste einzustellen
  • Temperatur in ° F / ° C angezeigt
  • LCD-Anzeige, bestehend aus 2 x 20 Ziffern
Produkt-Nr. Name Ausführung
9912483. Anzeige- und Steuerungsmodul (CMC und RS232) Frontplatte 6 U, 8 PS


Fan-Modul


Beschreibung des Lüftermoduls

Ein System, das zur Überwachung der Lüfterfunktion ausgelegt ist.
(Hinweis: Erfordert einen Lüfter mit Alarmsignalisierungsfunktion)


Produkt-Nr. Name
9912293. Fan-Modul


Beratungs- und LED-Controller-Modul (CMC und RS232)


Beschreibung des Spitzenmoduls (CMC und RS232)

Ein Gerät zur Überwachung der ausgewählten Systemparameter: Spannung, Stromversorgungsstatus, HEICOOL-Alarmsignalisierung und Datenübertragung am Temperatur- und / oder Lüftermodul. Verwendet das RS232-Protokoll (Kommunikation mit PC) oder RS422-Schnittstelle (Kommunikation mit CMC-TC).


Beschreibung des LED-Controller-Moduls (CMC und RS232)

  • + 3.3 V.
  • + 5,0 V.
  • + 12 V.
  • - 12 V.
  • 2 x Alarm (Lüfter, Temperatur)
  • Display mit Gradation der gemeldeten Abstürze
    Rot: Keine Spannung
    Gelb (1 Flash): unter dem angegebenen Niveau
    Gelb (2 Blitze): über dem angegebenen Niveau
    Grün: Der Spannungsniveau ist in Ordnung
Produkt-Nr. Name
9913748. Beratungs- und LED-Controller-Modul (CMC und RS232)


LED-Beratungsmodul.


Beschreibung des LED-Beratungsmoduls

  • + 3.3 V.
  • + 5,0 V.
  • + 12 V.
  • - 12 V.
  • 2 x Alarm (Lüfter, Temperatur)
  • Display mit abgestuften Misserfolgen:
    Rot: Keine Spannung
    Gelb (1 Flash): unter dem angegebenen Niveau
    Gelb (2 Blitze): über dem angegebenen Niveau
    Grün: Der Spannungsniveau ist in Ordnung
Produkt-Nr. Name
9912294. LED-Beratungsmodul.


Netzwerkschalter


Beschreibung des Netzwerkschalters

  • Rocker 6A / 250V, 2-Feldschalter, Faston-Anschluss (4,7 x 0,8 mm)
  • VDE-Zulassungen, UL, CSA, TÜV, SEMKO, DEMCO, SEV, NEMKO, Seti, BAB
  • Isolationswiderstand:> 10 MΩ
  • Testspannung: 1 kV
  • Frontplatte: 21 x 15 mm
  • Ausschnittsabmessungen: 19,2 x 12,9 mm
  • Montagentiefe: 17 mm
Produkt-Nr. Name Ausführung
3687711. Netzwerkschalter 6A / 250V / 250V / Bipolar Max. Strom 6 a


Temperaturmodul


Temperaturmodul Beschreibung

  • Zu zwei Modulen platziert Kaskade
  • Datenübertragung von jedem Temperatursensor zum Temperaturmodul
  • Unterstützung für vier Temperatursensoren
  • Interne Kommunikation durch und2.C

Aufmerksamkeit

Kann nur in Verbindung mit dem Controller-Modul oder dem Anzeige- / LED-Modul verwendet werden.


Produkt-Nr. Name Ausführung
9909230. Temperaturmodul, 1 Artikel Mit Frontplatte 3 U, 4 PS
