Fotos dienen nur zu Informationszwecken.
please use latin characters

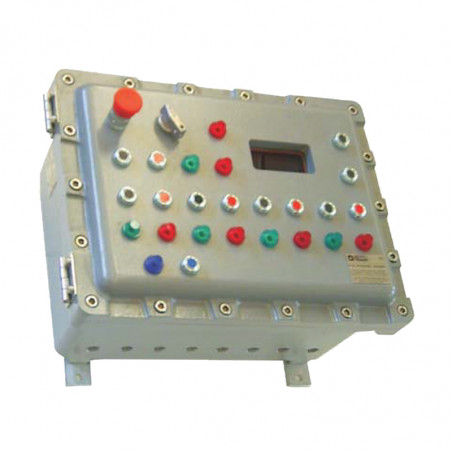

The enclosures of series “EJB” are fitted with windows to visualize the electronics and electrical apparatus and instruments installed inside.
Type | Type of window applicable | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
* D | E** | F1 | F1A | F2 | F2A | F3 | F3A | F4 | F5 | F6 | F6A | F7 | F7A | F8 | F9 | F10 | |
EJB2 | 72 | 74 | X | X | |||||||||||||
EJB3 | 76 | 74 | X | X | X | ||||||||||||
EJB3A | 76 | 74 | X | X | X | ||||||||||||
EJB4 | 80 | 74 | X | X | X | X | X | X | X | X | X | ||||||
EJB4A | 80 | 74 | X | X | X | X | X | X | X | X | X | ||||||
EJB5-5A | 90 | 99 | X | X | X | X | X | X | X | X | X | ||||||
EJB5A | 90 | 99 | X | X | X | X | X | X | X | X | X | ||||||
EJB5B | 90 | 99 | X | X | X | X | X | X | X | X | X | ||||||
EJB6 | 90 | 99 | X | X | X | X | X | X | X | X | X | X | |||||
EJB6A | 90 | 99 | X | X | X | X | X | X | X | X | X | X | |||||
EJB7 | 94 | 109 | X | X | X | X | X | X | X | X | X | X | |||||
EJB7A | 94 | 109 | X | X | X | X | X | X | X | X | X | X | |||||
EJB7B | 94 | 109 | X | X | X | X | X | X | X | X | X | X | |||||
EJB8 | 100 | 109 | X | X | X | X | X | X | X | X | X | X | |||||
EJB8A | 100 | 109 | X | X | X | X | X | X | X | X | X | X | |||||
EJB8B | 100 | 109 | X | X | X | X | X | X | X | X | X | X | |||||
EJB9 | 150 | 109 | X | X | X | X | X | X | X | X | X | X | |||||
EJB9A | 150 | 109 | X | X | X | X | X | X | X | X | X | X |
Type | Type of window applicable | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
* D | E** | F11 | F12 | F12A | F13 | F13A | F14 | F15 | F15A | F16 | F17 | F18 | F19 | F20 | F21 | |
EJB2 | 72 | 74 | ||||||||||||||
EJB3 | 76 | 74 | ||||||||||||||
EJB3A | 76 | 74 | ||||||||||||||
EJB4 | 80 | 74 | X | X | X | |||||||||||
EJB4A | 80 | 74 | X | X | X | |||||||||||
EJB5-5A | 90 | 99 | X | X | X | X | X | |||||||||
EJB5A | 90 | 99 | X | X | X | X | X | |||||||||
EJB5B | 90 | 99 | X | X | X | X | X | |||||||||
EJB6 | 90 | 99 | X | X | X | X | X | X | X | |||||||
EJB6A | 90 | 99 | X | X | X | X | X | X | X | |||||||
EJB7 | 94 | 109 | X | X | X | X | X | X | X | X | X | |||||
EJB7A | 94 | 109 | X | X | X | X | X | X | X | X | X | |||||
EJB7B | 94 | 109 | X | X | X | X | X | X | X | X | X | |||||
EJB8 | 100 | 109 | X | X | X | X | X | X | X | X | X | X | X | |||
EJB8A | 100 | 109 | X | X | X | X | X | X | X | X | X | X | X | |||
EJB8B | 100 | 109 | X | X | X | X | X | X | X | X | X | X | X | |||
EJB9 | 150 | 109 | X | X | X | X | X | X | X | X | X | X | X | |||
EJB9A | 150 | 109 | X | X | X | X | X | X | X | X | X | X | X |
*D = distanza mimina tra finestra e filo esterno cassetta / minimun distance between windows and external box profile
**E = distanza minima tra finestra e operatori / minimun distance between windows and operators.
![]() |
|
