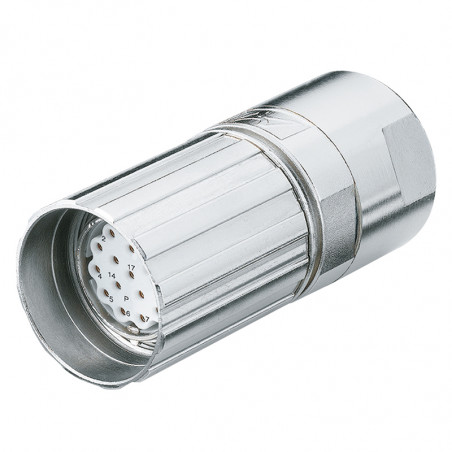

Rundstromanschlüsse

		LEEA					LPNA
		LEBA LEDA
							LPRA
				LDAA	LPNA
		LFEA
							LPLA
		LEAB

								LPPA LPFA
		LEOB LFYN
				LRLA		LRPA LRFA		LRNA			LRNA
		YEAG

Wtyk zaworowy żeński według DIN 43 650, typ A/ ISO 4400, z wbudowanym, bezpiecznym pod względem biegunowości wskaźnikiem funkcji LED i warystorem zabezpieczającym od przepięć. PE mostkowany. Z przyłączonym przewodem 3 żyłowym.

Dane techniczne		Opis typów
obudowa:	stop miedzi z cynkiem (CuZn)	Obudowa (z gwintem zewnętrznym)
	Odlew aluminiowo cynkowy	tylko styki mogą zostać włożone
pokrycie obudowy:	niklowane	EA = obudowa kątowa, uszczelnienie okrągłe
	chemicznie niklowane	EB = obudowa prosta, kątowe uszczelnienie, z gwintem Pg 13.5
	chromowane (żółty)	ED = obudowa prosta,uszczelnienie kątowe, z gwintem M 20x1.5
materiał izolacyjny:	PA, PBT	EE = obudowa prosta, uszczelnienie okrągłe, wersja długa
styki:	stop miedzi i cynku
pokrycie styków	niklowane i pozłacane	Wtyk (z pierścieniem sprzęgającym),
uszczelki:	FKM, NBR	tylko gniazda mogą zostać włożone
zakres temperatur:	-40°C do 125°C	PN = wtyk ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla
	Wersja UL: -40°C do 110°C	PR = wtyk ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla,
warunki składowania:	-40°C do 110°C/ wilgotność 40%	wersja krótka
stopień ochrony	zgodny z IP 67	PP = wtyk ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla
		i połączeniem gwintowym Pg 16
Uziemienie dotyczy tylko złącz nie urządzenia		PF = wtyk ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem
		kabla i połączeniem gwintowym M 25x1.5
		Przedłużenia (z gwintem zewnętrznym)
		tylko styki mogą zostać włożone
		RN = przedłużenie ze zmiennym połączeniem płaszcza oraz ze zmiennym
		zaciskiem kabla
		RP = przedłużenie ze zmiennym połączeniem płaszcza oraz ze zmiennym
		zaciskiem kabla i połączeniem gwintowym Pg 16
		RF = przedłużenie ze zmiennym połączeniem płaszcza oraz ze zmiennym
		zaciskiem kabla i połączeniem gwintowym M. 25x1.5

rozmiar 1 Innowacja testowane w oparciu o DIN EN 61984
ilość styków x średnica styku	6x2	4x2                                4x1
przekrój zakończenia zaciskanego [mm-]	0,50 - 2,5	0,50 - 2,5                           0,24 - 1
prąd znamionowe* [A] w temperaturze otoczenia 50 °C w temperaturze otoczenia 20 °C * złożenie: obudowa/przedłużenie 2,5 mm2, wtyk 2,5 mm2 17 22	17                                  9 22                                  9
Napięcie nominalne [V] stopień zanieczyszczenia 2	800	800                                250
Napięcie nominalne [V] stopień zanieczyszczenia 3	630	630                                250
Rezystancja styku [mΩ]	<3
Rezystancja izolacji [Ωcm]	1013	1013                                1013

Uwaga:
• przepięcie kategoria 3
• wysokość instalacji do 3000 m.

styki: widok od strony kabla
układ opis numer części			płaszcz	ilość styków obudowa	przekrój zakończenia styków [mm2]						zacisk przewodu
					6 x 0,5 - 1,5	6 x 0,75 - 2,5	4 x 0,24 - 1	4 x 0,5 - 1,5	4 x 0,24 - 1	4 x 0,75 - 2,5
obudowa prosta, z uszczelnieniem okrągłym od strony urządzenia, wersja długa numer części dla uszczelnienia kątowego LEEA..............00002			LEEA	06AMR	CN						000
						KN
				08AMR			EC
									EK
obudowa prosta, z uszczelnieniem kątowym od strony urządzenia i połączenie gwintowe Pg 13,5/M. 20x1,5		d = Pg 13,5 d = M20x1,5	LEBA LEDA	06AMR	CN						000
						KN
				08AMR			EC
									EK
obudowa kątowa z uszczelnieniem okrągłym od strony urządzenia numer części dla uszczelnienia kątowego LEAB...............00002			LEAB	06AMR	CN
						KN
				08AMR			EC
									EK

Rysunek otworowania LEBA/LEAB			Rysunek otworowania LEEA
uszczelnienie okrągłe		uszczelnienie kątowe

styki: widok od strony kabla
układ opis numer części		płaszcz	ilość styków obudowa	przekrój zakończenia styków [mm2]							zacisk przewodu
						6 x 1,5 - 2,5			4 x 0,24 - 1	4 x 1,5 - 2,5
przedłużenie, ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla		LRNA	06AMR								170
				-
					-
						PN
			08AMR				-
								-
									EP
przedłużenie ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla i kołnierzem prostokątnym numer części: LRNA       17002		LRNA	06AMR	-							17002
					-
						PN
			08AMR				-
								-
									EP
przedłużenie, ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla z połączeniem gwintowym Pg 16 / M 25x1,5		LRPA LRFA	06AMR	-							000
					-
						PN
			08AMR				-
								-
									EP

styki: widok od strony kabla
układ opis numer części		płaszcz	ilość styków obudowa	przekrój zakończenia styków [mm2]						zacisk przewodu
				6 x 0,5 - 1,5	6 x 0,75 - 2,5	4 x 0,24 - 1	4 x 0,5 - 1,5	4 x 0,24 - 1	4 x 0,75 - 2,5
wtyk, ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla		LPNA	06BFR	BN						170
					DN
			08BFR			KB
								KD
wtyk, ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla i połączeniem gwintowym Pg16/M25x1.5		LPPA LPFA	06BFR	BN						000
					DN
			08BFR			KB
								KD
wtyk, wersja krótka ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla		LPRA	06BFR							170
				BN
					DN
			08BFR			KB
								KD
wtyk, ze zmiennym połączeniem płaszcza oraz ze zmiennym zaciskiem kabla i z kołnierzem prostokątnym		LPNA	06BFR							17003
				BN
					DN
			08BFR
						KB
								KD

styki: widok od strony kabla
układ opis numer części		płaszcz	ilość styków obudowa	przekrój zakończenia styków [mm2]						zacisk przewodu
				6 x 0,5 - 1,5	6 x 0,75 - 2,5	4 x 0,24 - 1	4 x 0,5 - 1,5	4 x 0,24 - 1	4 x 0,75 - 2,5
złączka, z kołnierzem kwadratowym i uszczelnienie kątowe		LDAA	06BFR							000
				BN
					DN
			08BFR			KB
								KD

Średnica styku [mm]	1	2	2	2
Typ	E	C	K	P
Numer części i schemat
Przekrój zakończenia* [mm2] (AWG)*	0,24 -1 (24-18)	0,5-1,5 (20-16)	0,75 - 2,5 (18-14)	1,5-2,5 (16-14)
Maksymalna średnica przewodu [mm]	1,3	1,8	2,3	2,3
Maksymalna średnica izolacji [mm]	8	6/8	6/8	6/8
Dla następującej ilości kontaktów	-	-	-	3,5

Narzędzia zaciskające	B 151	B 151	B 151	B 151
Nastawnik	B 156	B 157	B 157	B 165
Narzędzia wkładające	B 118	B 117	B 117	-
Narzędzia wyjmujące	B 038/A	B 037/A	B 037/A	-

Średnica styku [mm]	1	2	2	2
Typ	K	B	D	H
Numer części i schemat
Przekrój zakończenia* [mm2] (AWG)*	0,24 - 1 (24-18)	0,5-1,5 (20-16)	0,75 - 2,5 (18-14)	1,5-2,5 (18-14)
Maksymalna średnica przewodu [mm]	1,3	1,9	2,3	2,3
Maksymalna średnica izolacji [mm]	2,1	-	-	4,5
Dla następującej ilości kontaktów	8	6/8	6/8	6

Narzędzia zaciskające	B 151	B 151	B 151	B 151
Nastawnik	B 252	B 157	B 157	B 165
Narzędzia wkładające	B 118	-	-	-
Narzędzia wyjmujące	B 056/A	-	-	-

Uwaga:
* Wymienione zakresy zaciskania ważne jedynie z niezciśnietym przewodem standardowym zgodnie z normą DIN VDE 0295.
** Preferowane narzędzie do zaciakania.





zakres zaciskania:
z tuleją redukcyjną od 7.7-12 mm
bez tuleji redukcyjnej od 11-14.5 mm
Może być użyty do kabli ekranowanych I nieekranowanych

---

---

		LQNV
LEGV	LGGV		LGIV	LSNV

w oparciu o normę DIN EN 61984		Opis typów
Różne typy ze zmiennym zaciskiem kabla, dla średnicy kabla 7.7		Seria L stal nierdzewna
do 14.5 mm.		Obudowy (z gwintem zewnętrznym)
Różne zakończenia i przekroje
Opcjonalnie zabezpieczenie przed wibracjami		GG = Obudowa prosta, uszczelnienie kątowe od strony urządzenia, otwory
Uziemienie (tylko dla złącza nie dla aplikacji)		montażowe do kołnierza 0 2.7 mm
		Gl   = mocowana obudowa kontowa, z zaciskiem, otowory montażowe do
Dane techniczne		kołnierza 0 2.7 mm
obudowa:	V2A (V4A na zapytanie)	Wtyki (z pierścieniem sprzęgającym)
materiał:	PA, PBT	QN = wtyk, zmienne podłączenie płaszcza, zmienny zacisk kabla
styki:	CuZn stop miedzi z cynkiem
pokrycie styków:	niklowane i pozłacane	Przedłużenia (z gwintem zewnętrznym)
uszczelnienie:	FKM,EPDM	SN = przedłużenie, zmienne podłączenie płaszcza, zmienny zacisk kabla
zakres temperatur:	-40°Cdo+125°C
Warunki składowania:	-40 °C do +70 °C /wilgotność 40%
Rodzaj ochrony:	IP67	Zestawienie styków z danymi elektrycznymi
Poziom zanieczyszczenia:	3 (spełnia)	Zestawienie styków z danymi elektrycznymi
przepięcie kategoria:	3	patrz strona ...
Wysokość instalacji:	poniżej 2000m	Styki patrz strona ...

styki: widok od strony kabla
układ opis numer części		płaszcz	ilość styków obudowa	przekrój zakończenia styków [mm2]						zacisk przewodu
				6 x 0,5 - 1,5	6 x 0,75 - 2,5	4 x 0,24 - 1	4 x 0,5 - 1,5	4 x 0,24 - 1	4 x 0,75 - 2,5
obudowa prosta, z okrągłym uszczelnieniem od strony urządzenia numer części zawiera - - uszczelnienie O- przeciwko wibracjom na żądanie		LGGV	06AMR	CN						000
					KN
			08AMR			EC
								EK
Mocowana kątowa obudowa, dwie części, z okrągłym uszczelnieniem od strony urządzenia numer części zawiera - - uszczelnienie O - - przeciwko wibracjom na żądanie		LGIV	06AMR	CN						000
					KN
			08AMR			EC
								EK
obudowa prosta z uszczelnieniem okrągłym od strony urządzenia z połączeniem gwintowym M 25x1,5’ numer części zawiera - - uszczelnienie O - - przeciwko wibracjom na żądanie		LEGV	06AMR	CN						000
					KN
			08AMR			EC
								EK

styki: widok od strony kabla
układ opis numer części		płaszcz	ilość styków obudowa	przekrój zakończenia styków [mm2]						zacisk przewodu
				6 x 0,5 - 1,5	6 x 0,75 - 2,5	4 x 0,24 - 1	4 x 0,5 - 1,5	4 x 0,24 - 1	4 x 0,75 - 2,5
wtyk ze zmiennym połączeniem płaszcza i zmiennym zaciskiem kabla		LQNV	06BFR	BN						170
					DN
			08BFR			KB
								KD

Instrukcja montażu strona.... Zacisk kablowy strona....

styki: widok od strony kabla
układ opis numer części		płaszcz	ilość styków obudowa	przekrój zakończenia styków [mm2]			zacisk przewodu
				6 x 1,5 - 2,5	4 x 0,24 - 1	4 x 1,5 - 2,5
przedłużenie ze zmiannym połączenia płaszcza i zmienny zacisk kabla		LSNV	06AMR	PN			170
			08AMR		EP

Przegląd systemu 2000
przekrój zakończenia do 4 mm2		Opis typów
zmienny zacisk
