amerikanischer Standard
  • amerikanischer Standard

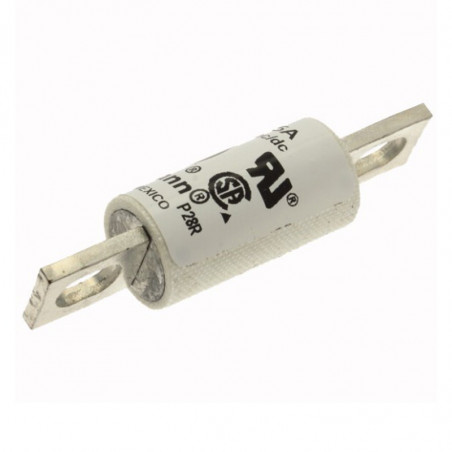

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: EATON Bussmann

amerikanischer Standard

Table. FWX 250V AC/DC 35-2500A      breaking capacity 200 kARMS

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWX           250V 35 50 230 4,2 FWX-35A 5 0,63
40 60 310 5,2 FWX-40A 5 0,63
45 80 390 5,7 FWX-45A 5 0,63
50 100 520 6 FWX-50A 5 0,63
60 140 740 8,1 FWX-60A 5 0,63
70 330 1400 7,2 FWX-70A 1 0,14
80 430 1850 8,1 FWX-80A 1 0,14
90 570 2450 9 FWX-90A 1 0,14
100 740 3150 10 FWX-100A 1 0,14
125 1130 4850 12,5 FWX-125A 1 0,14
150 1620 6950 15,7 FWX-150A 1 0,14
175 2170 9300 18,5 FWX-175A 1 0,14
200 2790 12000 22 FWX-200A 1 0,14
225 3210 14700 24 FWX-225A 1 0,23
250 3960 18100 27 FWX-250A 1 0,23
275 4720 21600 31 FWX-275A 1 0,23
300 6000 27300 32 FWX-300A 1 0,23
350 10600 48600 39 FWX-350A 1 0,23
400 14500 66100 44 FWX-400A 1 0,23
450 22100 101000 49 FWX-450A 1 0,23
500 28000 128000 54 FWX-500A 1 0,23
600 41100 188000 62 FWX-600A 1 0,23
700 48800 190000 72 FWX-700A 1 0,41
800 59000 230000 84 FWX-800A 1 0,41
1000 44000 360000 100 FWX-1000AH 1 1,29
1200 92000 750000 103 FWX-1200AH 1 1,29



1500 120000 880000 140 FWX-1500AH 1 1,29
1600 160000 1200000 140 FWX-1600AH 1 1,29
2000 320000 2300000 151 FWX-2000AH 1 1,29
2500 670000 4700000 163 FWX-2500AH 1 1,29



Caution
For 250VDC; Breaking capacity 20kA, for current 35-800A.

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A B C D E F G H J Screw thread depth
FWX-35A-60A 1 3,16 0,81 1,59 2,59 2,25 0,34 0,63 0,13 0,52 -
FWX-70A-200A 1 3,13 1,22 1,59 2,44 2,19 0,34 1 0,19 0,47 -
FWX-225A-600A 1 3,84 1,5 1,59 2,94 2,25 0,41 1 0,25 0,75 -
FWX-700A-800A 1 3,84 2 1,59 3,03 2,28 0,41 1,5 0,25 0,78 -
FWX-1000AH-1200AH 2 2,59 3 1,5 - - - - - - 3/8”-24 x 1/2”
FWX-1500AH-2500AH 3 2,59 3,5 1,5 1,5 - - - - - 3/8”-24 x 1/2”

Table. FWX 500VAC/DC 35-1600 A Breaking capacity 200 kARMS

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWH 500V 35 34 150 8 FWH-35B 5 0,32
40 76 320 7,5 FWH-40B 5 0,32
45 105 450 7,5 FWH-45B 5 0,32
50 135 670 7,5 FWH-50B 5 0,32
60 210 900 9,9 FWH-60B 5 0,32
70 210 900 10,6 FWH-70B 1 0,1
80 305 1400 12,7 FWH-80B 1 0,1
100 475 2000 17 FWH-100B 1 0,1
125 800 3500 25 FWH-125B 1 0,1
150 1100 4600 30 FWH-150B 1 0,1
175 1450 6200 35 FWH-175B 1 0,1
200 1900 8500 40 FWH-200B 1 0,1
225 4600 23300 39 FWH-225A 1 0,26
250 6300 32200 41 FWH-250A 1 0,26
270 7900 40300 46 FWH-275A 1 0,26
300 9800 49800 51 FWH-300A 1 0,26
325 13700 63800 53 FWH-325A 1 0,26
350 14500 72900 58 FWH-350A 1 0,26
400 19200 96700 65 FWH-400A 1 0,26
450 24700 127000 74 FWH-450A 1 0,45
500 29200 149000 84 FWH-500A 1 0,45
600 41300 206000 108 FWH-600A 1 0,45
700 55000 298000 120 FWH-700A 1 0,96
800 76200 409000 129 FWH-800A 1 0,96
1000 92000 450000 145 FWH-1000A 1 2,08
1200 122000 600000 180 FWH-1200A 1 2,08
1400 200000 1000000 210 FWH-1400A 1 5,25
1600 290000 1400000 230 FWH-1600A 1 5,25




Caution
For 500VDC; Breaking capacity 50kA, for current 35-1600A.

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A b C D E F G H J
FWH-35B-60B 1 3,188 0,813 1,593 2,541 2,193 0,344 0,719 0,125 0,518
FWH-70B-100B 1 3,625 0,947 1,736 2,853 2,807 0,352 0,75 0,125 0,375
FWH-125B-200B 1 3,625 1,156 1,836 2,892 2,768 0,344 1 0,188 0,406
FWH-225A-400A 1 4,34 1,5 2,09 3,44 2,75 0,41 1 0,25 0,75
FWH-450A-600A 1 4,34 2 2,09 3,53 2,78 0,41 1,5 0,25 0,78
FWH-700A-800A 1 6,34 2,5 2,09 4,97 3,44 0,53 2 0,38 1,3
FWH-1OOOA-1200A 1 6,969 3 3,219 5,465 4,475 0,625 2,375 0,438 1,12
FWH-1400A-1600A 2 Drawing above

Table. FWP 700VAAC/DC 5-1200 A Breaking capacity 200 kARMS

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWP   700V 5 1/6 10 1/5 FWP-5B 10 1,01
10 3,6 20 4 FWP-10B 10 1,01
15 10 75 5,5 FWP-15B 10 1,01
20 26 180 6 FWP-20B 10 1,01
25 44 340 7 FWP-25B 10 1,01
30 58 450 9 FWP-30B 10 1,01
35 34 160 12 FWP-35B 5 0,55
40 76 320 12 FWP-40B 5 0,55
50 135 600 12 FWP-50B 5 0,55
60 210 950 15,5 FWP-60B 5 0,55
70 305 2000 18 FWP-70B 1 0,11
80 360 2400 21 FWP-80B 1 0,11
90 415 2700 25 FWP-90B 1 0,11
100 540 3500 27 FWP-100B 1 0,11
125 1800 7300 28 FWP-125A 1 0,29
150 2900 11700 32 FWP-150A 1 0,29
175 4200 16700 35 FWP-175A 1 0,29
200 5500 22000 43 FWP-200A 1 0,29
225 7700 31300 45 FWP-225A 1 0,53
250 10500 42500 48 FWP-250A 1 0,53
300 17600 71200 58 FWP-300A 1 0,53
350 23700 95600 65 FWP-350A 1 0,53
400 31000 125000 78 FWP-400A 1 0,53
450 36400 137000 94 FWP-450A 1 1,08
500 45200 170000 107 FWP-500A 1 1,08
600 66700 250000 122 FWP-600A 1 1,08
700 54000 300000 125 FWP-700A 1 0,55
800 78000 450000 140 FWP-800A 1 0,55
900 91500 530000 150 FWP-900A 1 2,97
1000 120000 600000 170 FWP-1000A 1 2,97
1200 195000 1100000 190 FWP-1200A 1 2,97
Caution
For 700VDC Breaking capacity 50kA, for current 5-800A.

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A B C D E F G H J
FWP-5B-30B 1 2,87 0,563 1,855 2,477 2,477 0,25 0,405 0,063 0,25
FWP-35B-60B 1 4,375 0,813 2,75 3,708 3,312 0,344 0,725 0,125 0,542
FWP-70B-100B 1 4,406 0,947 2,594 3,625 3,563 0,344 0,75 0,125 0,375
FWP-125A-200A 1 5,09 1,5 2,84 4,19 3,5 0,41 1 0,25 0,75
FWP-225A-400A 1 5,09 2 2,84 4,28 3,53 0,41 1,5 0,25 0,78
FWP-450A-600A 1 7,09 2,5 2,84 5,72 4,19 0,53 2 0,38 1,3
FWP-700A-800A 1 6,63 2 2,844 5,562 5,062 0,625 1,5 0,25 0,875
FWP-900A-1000A 2 Drawing above
FWP-1200A 3 Drawing above

Table. FWJ 1000VAC 35-2000A 800VDC Breaking capacity 25 kARMS (For 35-200A), 100 kARMS (For 250-2000A)

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWJ        1000V 35 210 2000 7 FWJ-35A 10 1,88
40 300 2500 8 FWJ-40A 10 1,88
50 470 3500 10 FWJ-50A 10 1,88
60 670 5000 11 FWJ-60A 10 1,88
70 1100 6900 12 FWJ-70A 10 1,88
80 1550 9700 13 FWJ-80A 10 1,88
90 1900 12000 14 FWJ-90A 10 1,88
100 2800 17500 15 FWJ-100A 10 1,88
125 4800 35000 16 FWJ-125A 1 1,98
150 6300 45000 25 FWJ-150A 1 1,98
175 7500 65000 30 FWJ-175A 1 1,98
200 11700 80000 32 FWJ-200A 1 1,98
250 16000 112000 50 FWJ-250A 1 2,18
300 23500 164000 56 FWJ-300A 1 2,18
350 33000 231000 62 FWJ-350A 1 2,18
400 47000 330000 67 FWJ-400A 1 2,18
500 39500 329000 95 FWJ-500A 1 2,18
600 61000 520000 105 FWJ-600A 1 2,18
800 87000 500000 182 FWJ-800A 1 2,38
1000 190000 1100000 206 FWJ-1000A 1 2,38
1200 370000 2100000 240 FWJ-1200A 1 2,38
1400 470000 2700000 248 FWJ-1400A 1 2,38
1600 700000 4000000 267 FWJ-1600A 1 2,38
1800 925000 5300000 239 FWJ-1800A 1 2,38
2000 1330000 7600000 244 FWJ-2000A 1 2,38
Caution
For 800VDC Breaking capacity 50kA, for current 35-200A i 450-600A

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A B C D E F G H J
FWJ-35A-60A 1 5 0,94 3,11 4,235 4,18 0,352 0,75 0,125 0,38
FWJ-70A-100A 1 4,932 1,125 3,085 4,266 4,156 0,352 1 0,188 0,407
FWJ-125A-200A 1 5,685 1,526 3,261 4,803 4,055 0,445 1 0,25 0,819
FWJ-250A-400A 1 5,768 2 3,5 4,811 4,15 0,433 1,5 0,205 0,764
FWJ-500A-600A 1 7,201 2,5 3,465 5,984 4,706 0,562 2 0,375 1,201
FWJ-800A-2000A 1 6,811 3,5 3,312 5,472 4,962 0,625 2,75 0,5 0,88
