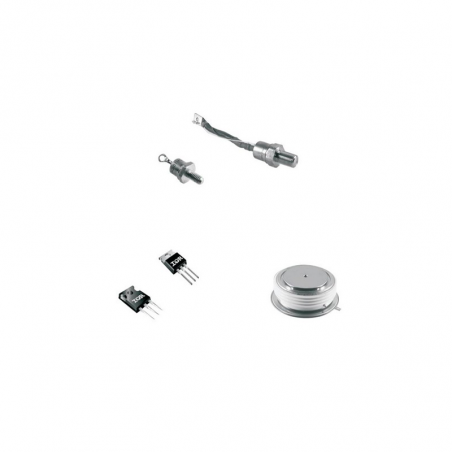

Tyristors Standard.
  • Tyristors Standard.

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Vishay

Tyristors Standard.

Thyristor typeIT(AV)/TC
[A/°C]		UDRM VRRM
[V]		ITSM
[A]		I2t
[A2s]		IGT
[mA]		duD/dt
[V/µs]		Rthjc
[°C/W]		Rthcs
[°C/W]		Clamping force
[kN]		Casing
ST 180C..C 350/55 400-2000 5000 125000 150 500 0,08 0,017 4,9 TO-200AB(A-Puk)
ST 230C..C 410/55 400-1600 5700 163000 150 500 0,08 0,017 4,9
ST 280C..C 500/55 400-600 7850 308000 150 500 0,08 0,017 4,9
ST 280CH..C 500/80 400-600 7200 260000 150 500 0,08 0,017 4,9
ST 300C..C 650/55 400-2000 8000 320000 200 500 0,04 0,01 9,8 TO-200AB(E-Puk)
ST 330C..C 720/55 400-1600 9000 405000 200 500 0,04 0,01 9,8
ST 380C..C 960/55 400-600 15000 113000 200 500 0,04 0,01 9,8
ST 380CH..C 960/80 400-600 12500 782000 200 500 0,04 0,01 9,8
ST 300C..L 560/55 400-2000 8000 320000 200 500 0,05 0,006 9,8 TO-200AC(B-Puk)
ST 330C..L 650/55 400-1600 9000 405000 200 500 0,06 0,005 9,8
ST 650C..L 790/55 2000-2400 10100 510000 200 500 0,031 0,006 9,8
ST 700C..L 910/55 1200-2200 15700 1232000 200 500 0,031 0,006 14,7
ST 730C..L 990/55 800-1800 17800 1591000 200 500 0,031 0,006 14,7
ST 780C..L 1350/55 400-600 24400 2986000 200 500 0,031 0,006 14,7
ST 1000C..K 1473/55 1200-2400 20000 200000 200 500 0,021 0,03 24,5 A-24(K-Puk)
ST 1200C..K 1650/55 1200-2000 30500 4651000 200 500 0,021 0,03 24,5
ST 1230C..K 1745/55 800-1600 33500 5615000 200 500 0,021 0,03 24,5
ST 1280C..K 2310/55 400-600 42500 9027000 200 500 0,021 0,03 24,5
ST 1900C..R 1625/80 4500-5200 27500 3780000 400 500 0,0095 0,002 43 A-36(R-Puk)
ST 2100C..R 1770/80 3000-4200 36250 6570000 400 500 0,0095 0,002 43
ST 2600C..R 2220/80 2000-3000 46000 10580000 400 500 0,0095 0,002 43
ST 3230C..R 2785/80 1000-1800 61200 18730000 400 500 0,0095 0,002 43

Thyristor typeIT(AV)/TC
[A/°C]		UDRM VRRM
[V]		ITSM
[A]		I2t
[A2s]		IGT
[mA]		duD/dt
[V/µs]		Rthjc
[°C/W]		Rthcs
[°C/W]		Clamping force
[kN]		Casing
16TTS.. 10/98 800-1200 200 200 60 500 1,3 0,5 6-12 TO-220AC
25TTS.. 16/93 800-1200 250 310 45 500 1,1 0,5 6-12
40TPS.. 35/95 800-1200 400 800 150 500 0,6 0,2 6-12 TO-247AC
16TTS..S 10/98 800-1200 200 200 60 500 1,3     D2PAK(SMD-220)
25TTS..S 16/93 800-1200 250 310 45 500 1,1

Thyristor typeIT(AV)/TC
[A/°C]		UDRM VRRM
[V]		ITSM
[A]		I2t
[A2s]		IGT
[mA]		duD/dt
[V/µs]		Rthjc
[°C/W]		Rthcs
[°C/W]		Clamping force
[kN]		Casing
50 RIA... 50/80 100-1200 1200 7200 100 200 0,35 0,25 2,8 TO-208AC (TO-65)
80 RIA... 80/85 400-1200 1900 18000 120 500 0,3 0,1 15,5 TO-209AC (TO-94)
111 RKI... 110/90 400-1200 2080 21700 80 500 0,27 0,1 15,5
ST 110S.. 110/90 400-1600 2700 36400 150 500 0,195 0,08 15,5
181 RKI.. 180/80 400-1000 3800 72000 150 500 0,15 0,04 24,5 TO-209AB (TO-93)
ST 180S.. 200/85 400-2000 5000 125000 150 500 0,105 0,04 24,5
ST 230S.. 230/85 400-1600 5700 163000 150 500 0,1 0,04 24,5
ST 280S.. 280/85 400-600 7850 308000 150 500 0,105 0,04 24,5
ST 300S.. 300/75 400-2000 8000 320000 200 500 0,1 0,03 48,5 TO-209AE (TO-118)
ST 330S.. 330/75 400-1600 9000 405000 200 500 0,1 0,03 48,5
