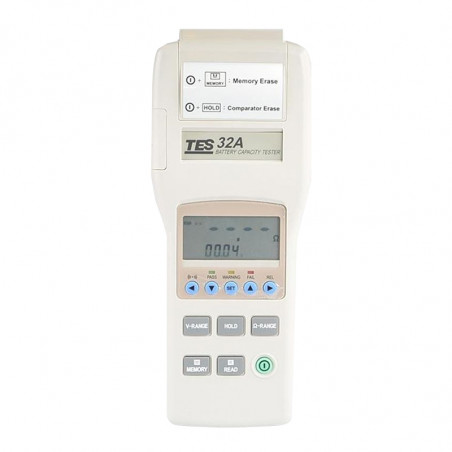

TES-32A - Batteriekapazitätsprüfgerät

TES-32A jest przeznaczony do pomiaru rezystancji wewnętrznej i napięcia na zaciskach w stanie rozwarcia akumulatorów: niklowo-wodorkowych (NiMH), niklowo-kadmowych (NiCd), litowo-jonowych (Li-ion), alkalicznych i kwasowo-ołowiowych.
Zmiennoprądowy pomiar rezystancji wewnętrznej odbywa się metodą czteroprzewodową i z funkcją kompensacji (zerowanie wskazań) rezystancji przewodów pomiarowych aby wyeliminować wpływ rezystancji przewodów pomiarowych na wynik pomiaru.
Podwójny wyświetlacz LCD zapewnia jednoczesny pomiar i odczyt rezystancji wewnętrznej i napięcia.
Wyniki pomiarów mogą być porównywane z zaprogramowanymi w komparatorze wartościami dopuszczalnych limitów minimalnych i maksymalnych rezystancji wewnętrznej i stałego napięcia odniesienia co pozwala na szybką ocenę stanu testowanego akumulatora (dobry, względnie dobry, zły).
Tester umożliwia zapisanie w pamięci przy rejestracji manualnej 500 zestawów danych i aż 9600 zestawów danych przy pomocy rejestracji ciągłej (logging). Dane te mogą być przesłane do PC.



Cechy przyrządu

• Pomiar rezystancji wewnętrznej 40mΩ ~ 40Ω (max rozdz.10µΩ)
• Pomiar napięcia DC 4V~40V z max rozdzielczością 1mV
• Pomiary rezystancji wewnętrznej metodą 4-roprzewodową
• Zerowanie wskazań (kompensacja zera)
• Funkcja HOŁD
• KOMPARATOR: pamięć 99 zestawów nastaw LO i HI dla rezystancji wewnętrznej i HI dla napięcia DC, wyświetlanie przy pomocy kolo¬rowych LED oceny stanu akumulatora: LED zielony-PASS (dobry), LED żółty-WARNING (względnie dobry), LED czerwony-BAD (zły)
• Sygnał akustyczny dla ostrzeżeń oraz wyników WARNING lub BAD
• Zapis manualny 500 zestawów danych
• Zapis ciągły (logging) 9600 zestawów danych
• Optyczny interfejs RS 232 do współpracy z PC
• Wybór interwałów od 1s do 255s dla zapisu ciągłego
• "OL" - sygnalizacja przekroczenia zakresu
• "—" - sygnalizacja błędów pomiarów
• Automatyczne wyłączanie



Wyświetlacz	Podwójny LCD i 3 diody LED
Próbkowanie	1 raz/s (jednoczesny pomiar rezystancjii napięcia
Środowisko pracy	0°C~40°C, wilg.wzgl. < 80%(bez kondensacji)
Składowanie	-10°C~50°C, wilg.wzgl. < 80% (bez kondensacji)
Zasilanie	9V DC: 6 baterii 1,5V LR 06 (tester)
Max pobór prądu	1,0VA
Czas pracy ciągłej	około 7 godzin
Max wys. pracy	poniżej 2000m n.p.m.
Wymiary	100x45x250mm (tester) [szerxgłxwys]
Masa	500g (z bateriami)
Wyposażenie	Przewody pom. z krokodylami, instr. obsł.,baterie: 6x1,6V LR06, kabel optyczny RS 232,oprogramowanie na CD
Opcjonalnie	Zasilacz AC

Testowane akumulatorów	kompaktowe, alkaliczne, kwasowo-ołowiowe
Pojemność akumulatorów	0~1200Ah
Rezystancja wewnętrznaDokładnośćczęst. prądu testu	40,00m/400,0m/4,000/40,00Ω4mΩ: ±(1%ww±10c);1kHz±10%
Napięcie DC	4,000/40,00V ±(0,1 %ww ±6c)
Napięcie rozwarcia	3,5Vpp DC max (na gniazdach wejściowych)
