Doppelthyristor-Module
  • Doppelthyristor-Module

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: POWEREX

Doppelthyristor-Module

TypeIF((AV)/TC
[A/°C]		URRM/VRRM
[V]		IFSM
[A]		I2t
[A2s]		dV/dt
[V/µs]		Rthjc
[°C/W]		Rthcs
[°C/W]		Casing
CD43--40B 40/85 800 - 1800 850 3610 500 0,23 0,1 1
CD43--60B 60/95 800 - 1800 1665 13860 500 0,165 0,1 1
CD43--90B 90/87 800 - 1800 1785 15910 500 0,135 0,1 1
CD63--15B 160/85 800 - 1800 4870 119000 1000 0,08 0,05 2
CM43--A2 25/93 800 445 1000 500 0,8 0,2 9
CM43--A2 25/86 1200 - 1600 445 1000 500 0,8 0,2 9
CM43--55 55/86 800 1000 5000 500 0,5 0,2 9
CM43--55 55/81 1200 - 1600 1000 5000 500 0,5 0,2 9
CM43--90 90/86 800 1730 15000 500 0,3 0,2 9
CM43--90 90/82 1200 - 1600 1730 15000 500 0,3 0,2 9
CM53--13 130/85 800 2365 28000 500 0,22 0,05 11
CM53--13 130/78 1200 - 1600 2365 28000 500 0,22 0,05 11
CM53--20 200/85 800 3600 65000 500 0,2 0,05 11
CM53--20 200/63 1200 - 1600 3600 65000 500 0,2 0,05 11
ND43--21 210/92 600  -  2000 13200 871200 500 0,07 0,03 5
ND43--25 250/89 600 - 1600 13200 871200 500 0,07 0,03 5
ND431825 250/84 1800 13200 871200 500 0,07 0,03 5
LD43--43 430/80 1800 - 2200 12000 0,72 x 106 1000 0,0325 0,01 6
LD43--50 500/86 600 - 1600 25500 3,25 x 106 1000 0,0325 0,01 6
LD431850 500/84 1800 25500 3,25 x 106 1000 0,0325 0,01 6
PD43--06 600/81 2000  -  2400 40350 8,14 x 106 200 0,029 0,009 4
PD43--07 700/82 600 - 1800 54750 14,9 x 106 200 0,029 0,009 4
TM400DZ-XX 400/66 800 - 1600     500 0,1 0,05 12

LDX31870

 700/29 1800   1,2x106 200     13

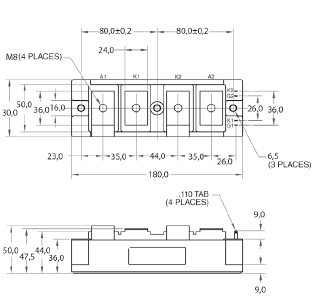

Drawing 1 dimensions [mm]
Drawing 2 dimensions [mm]
Drawing 4 dimensions [mm]
Drawing 5 dimensions [mm]
Drawing 6 dimensions [mm]
Drawing 9 dimensions [mm]
Drawing 11 dimensions [mm]
Drawing 12 dimensions [mm]

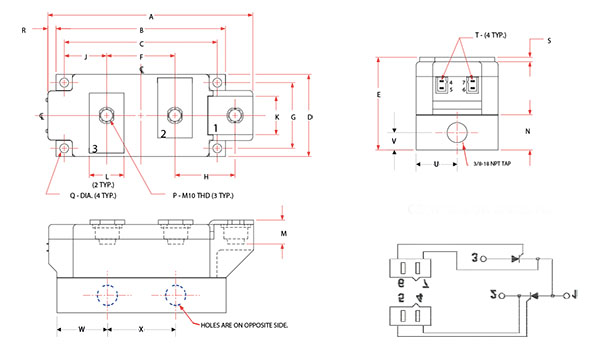

Drawing 13 dimensions [mm]
Moduły elektroizolowane firmy POWEREX LDX31870
