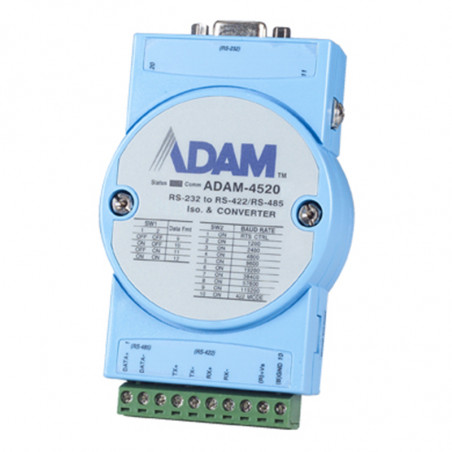

ADAM-4520 - Konwerter RS-232 do RS-422/485 z optoizolacją
Charakterystyka
szybkość transmisji danych od 1200 b/s do 115.2 Kb/s
sygnały RS-232: Rx, Tx, RTS (opcjonalnie), GND
sygnały RS-485: Data+, DATA-
sygnały RS-422: Tx+, TX-, Rx+, Rx-
kontrola kierunku przepływu danych w trybie RS-485 (przełączana):
- automatyczna - sygnałem RTS
złącze interfejsu RS-232: DB9 ( żeńskie )
złącze interfejsu RS-485/RS-422 oraz zasilania: terminal zaciskowy śrubowy
zakres temperatur pracy: -10 ÷ 70°C
optoizolacja: 3kV
zasilanie: 10-30VDC
pobór mocy : 1.2 W
ADAM-4520
UWAGA: przy połączeniu konwertera ADAM-4520 (także 4522) do standardowego portu RS-232 (np. w komputerze) należy stosować kabel prosty - czyli przedłużacz RS-232 (bez krosowania, 1:1).
ADAM-4520I - Konwerter RS-232 do RS-422/485 z optoizolacją
Charakterystyka
szybkość transmisji danych od 1200 b/s do 115.2 Kb/s
sygnały RS-232: Rx, Tx, RTS (opcjonalnie), GND
sygnały RS-485: Data+, DATA-
sygnały RS-422: Tx+, TX-, Rx+, Rx-
kontrola kierunku przepływu danych w trybie RS-485 (przełączana):
- automatyczna - sygnałem RTS
złącze interfejsu RS-232: DB9 ( żeńskie )
złącze interfejsu RS-485/RS-422 oraz zasilania: terminal zaciskowy śrubowy
zakres temperatur pracy: -40 ÷ 85°C
optoizolacja: 3kV
zasilanie: 10-30VDC
pobór mocy : 1.2 W
ADAM-4520I
UWAGA: przy połączeniu konwertera ADAM-4520 (także 4522) do standardowego portu RS-232 (np. w komputerze) należy stosować kabel prosty - czyli przedłużacz RS-232 (bez krosowania, 1:1).
ADAM-4510 - Repeater RS-422/485
Charakterystyka
szybkość transmisji danych: od 1200 b/s do 115.2 Kb/s
złącze interfejsów RS-422/485 i zasilania: terminal zaciskowy śrubowy
sygnały w RS-485: Data+, Data-
sygnały w RS-422: Rx+, Rx-, Tx+, Tx-
zasilanie: 10-30VDC
pobór mocy : 1.4 W
ADAM-4510
ADAM-4510S - Repeater RS-422/485
Charakterystyka
szybkość transmisji danych: od 1200 b/s do 115.2 Kb/s
złącze interfejsów RS-422/485 i zasilania: terminal zaciskowy śrubowy
sygnały w RS-485: Data+, Data-
sygnały w RS-422: Rx+, Rx-, Tx+, Tx-
optoizolacja: 3000V
zasilanie: 10-30VDC
pobór mocy : 1.4 W
ADAM-4510S
ADAM-4561 - Konwerter USB na RS-232/RS-422/RS-485 z optoizolacją 3kV
Charakterystyka
1 port szeregowy konfigurowalny jako RS-232/422/485
transmisja z prędkością do 115,2kbps
optoizolacja: 3000V
automatyczna detekcja kierunku transmisji po stronie RS-485
zasilany ze złacza USB - nie wymaga dodatkowego zasilacza
instalacja typu Plug [&] Play
nie wykorzystuje z zasobów komputera żadnych dodatkowych przerwań ani przestrzeni I/O
dostępne drivery dla Windows 98/2000/XP/Vista
możliwość podłączania na gorąco - bez konieczności wyłączania komputera
pobór mocy: 1.5W
ADAM-4561
UWAGA: w przypadku RS-232 występują tylko linie danych Rx,Tx oraz masa (Gnd)
ADAM-4562 - Konwerter USB na RS-232 z optoizolacją 2.5kV
Charakterystyka
Pełny RS-232 (9-wire)
Złącze DB-9 męskie
Prędkość transmisji: 75bps÷115.2kbps
Optoizolacja 2.5kV
Zasilanie z portu USB
Instalacja Plug [&] Play
Podłączanie Hot-swap
Dostępne drivery dla Windows 98/2000/XP/Vista
Pobór mocy: 1.1W
ADAM-4562
ADAM-4541 - Konwerter z RS-232/422/485 na światłowód wielomodowy
