Fotos dienen nur zu Informationszwecken.
please use latin characters
Assembly method:
• Inside windings
• Mounted on radiators
Thermal switches | L01 / LK1 / L02 | N01/NK1/N02 | ||
casing with extra insulation | SOI / S02 | SK1 | ||
casing without extra insulation | C01 / C02 | CK1 | ||
Connectors | NC / NO | NC / NO | NC / NO | NC / NO |
Operation temperature range | 70 - 200°C | 60 - 70°C | 60 - 200°C | 60 - 180°C |
Temperature tolerance | ±5K [°C] | ±5K | ±5K | ±5K |
Operating voltageAC/DC | ...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
nominal voltage AC | 250V | 250V | 250V | 250V |
nominal current AC cosj=1,00 | 2,5A | 2,5A | 2,5A | 2,5A |
nominal current AC cosj=0,60 | 1,6A | 1,6A | 1,6A | 1,6A |
max switching current | 5A | 5A | 5A | 5A |
turn on by current | no | no | no | no |
impregnation resistance | yes | yes | yes | yes |
max casing insulation voltage | 2kV | 2kV | 2kV | - |
diameter d (with/without extra insulation) | 9,4 / 9 mm | 9,4 / 9 mm | 10 mm | 10 mm |
heighth (with/without extra insulation) | 4,8 / 4,3 mm | 4,8 / 4,3 mm | 12,4 mm | 3,4 mm |
extra insulation lenght | 16 mm | 16 mm | - | - |
Caution
* NC - normally closed, NO - normally open
Thermal switches | B01/B02 | L05 / L09 | |||
casing with extra insulation | SMI | S05 / S09 | SH6 | ||
casing without extra insulation | CMI | C05 / C09 | CH6 | ||
Connectors | NC / NO | NC | NC / NO | NC/NO | NC / NO |
Operation temperature range | 70 - 200°C | 70 -180°C | 50 - 200°C | 50 - 200°C | 70 - 180°C |
Temperature tolerance | ±5K | ±5K | ±5K | ||
Operating voltageAC/DC | ...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
... 500V~/ ...110V= |
nominal voltageAC | 250V | 250V | 250V | 250V | 250V |
nominal current AC cosj=1,00 | 2,5A | 2,5A | 6,3A | 6,3A | >10A |
nominal current AC cosj=0,60 | 1,6A | 1,6A | 4A | 4A | 6,3A |
max switching current | 5A | 5A | 10A | 10A | 42A |
turn on by current | no | no | no | no | no |
impregnation resistance | yes | yes | yes | yes | yes |
Max test voltage casing insulation | 2kV | 2kV | 2kV | 2kV | 2kV |
diameterd (with/without extra insulation) | 10 mm | 10,6 / 10,2 mm | 11,5 / 11 mm | 12,6 mm | 9,8 / 9,3 mm |
heighth (with/without extra insulation) | 5,3 mm | 3,4 / 3 mm | 5,9 / 5,4 mm | 16 mm | 7,2 / 7,5 mm |
extra insulation lenght | - | 19,5 mm | - | - | 18 mm |
Caution
* NC - normally closed, NO - normally open

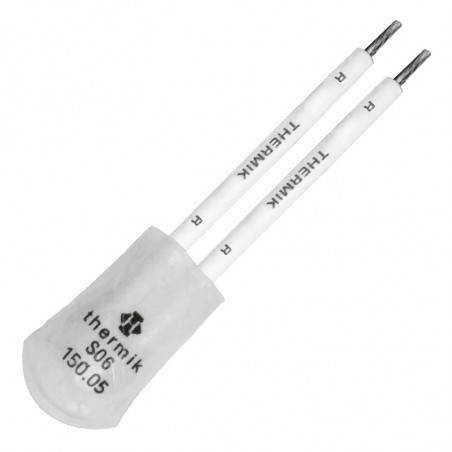

Thermal switches | L06 / L08 | P06 / P08 | H06 / H08 | V06/ V08 | ||
casing with extra insulation | S06 / S08 | |||||
casing without extra insulation | C06 / C08 | |||||
Connectors | NC/NO | NC/NO | NC / NO | NC / NO | NC / NO | |
Operation temperature range | 70 -200°C | 70 - 200°C | 70 - 180°C | 70 - 180°C | 70 - 180°C | |
Temperature tolerance | ±5K | ±5K | ±5K | ±5K | ±5K | |
Operating voltageAC/DC | ...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
... 500V~/ ...110V= |
|
nominal voltageAC | 250V | 250V | 250V | 250V | 250V | |
nominal current AC cosj=1,00 | 10A | 10A | 10A | 10A | 10A | |
nominal current AC cosj=0,60 | 6,3A | 6,3A | 6,3A | 6,3A | 6,3A | |
max switching current | 25A | 25A | 25A | 25A | 25A | |
turn on by current | no | no | no | no | no | |
impregnation resistance | yes | yes | yes | yes | yes | |
Max test voltage casing insulation | 2kV | 2kV | 2kV | 2kV | 2kV | |
diameter d (with/without extra insulation) | 9,8 / 9,3 mm | 10 mm | szer: 11 mm | szer: 11 mm | szer: 13,5 mm | |
height h (with/without extra insulation) | 7,2 / 7,5 mm | 8 mm | wys: 6 mm | wys: 6 mm | wys: 10 mm | |
extra insulation lenght | 18 mm | - | dług: 17 mm | dług: 17 mm | dług: 26 mm |
dla małych silników 3-fazowych |
dodatkowo temistor PTC, wyłącznik bez automa- tycznego powrotu do temp. nominalnej |
dodatkowo termistor z PTC, wyłącznik bez auto- matycznego powrotu do temp. nominalnej |
dodatkowo termistor z PTC, wyłącznik bez auto- matycznego powrotu do temp. nom.,możliwość załączenia prądem |
wyłącznik z możliwością wyłączenia prądem |
||
Wyłączniki termiczne | ||||||
obudowa z dodatkową izolacją | SY6 | IY6 | SPI | SWI | SZI | |
obudowa bez dodatkowej izolacji | CY6 | CPI | CWI | CZI | ||
ustawienie styków * | NC | NC | NC | NC | NC | |
zakres temperatury pracy °C | 70 -200°C | 70 - 180°C | 70 - 180°C | 70 - 160°C | 70 -160°C | |
standardowa tolerancja temp. | ±5K | ±5K | ±5K | ±5K | ±5K | |
napięcie pracy AC/DC | ...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
|
napięcie znamionowe AC | 250V | 250V | 250V | 250V | 250V | |
prąd znamionowy AC cosj=1,00 | 2,5A | 2,4A | 2,5A | 2,5A | 2,0A | |
prąd znamionowy AC cosj=0,60 | 1,6A | 1,6A | 1,6A | 1,6A | 1,6A | |
maks. prąd przełączania | 5A | 5A | 10A | 9,6A | 4A | |
możliwość załączania prądem | nie ma | nie ma | nie ma | jest | jest | |
odporność na impregnacię | tak | tak | tak | tak | tak | |
maks. napięcie izolacji obudowy | 2kV | 2kV | 2kV | 2kV | 2kV | |
średnica d (z / bez dod. izolacji) | 9,5 / 9 mm | 10,1 mm | 9,4 / 9 mm | 9,4 / 9 mm | 9,5 / 9 mm | |
wysokość h (z / bez dod. izolacji) | 6 / 5,6 mm | 12 mm | 5,6 / 5,1 mm | 5,5 / 5,1 mm | 5 / 4,6 mm | |
długość dodatkowej izolacji | 18 mm | 33 mm | 18 mm | 20 mm | 20 mm |
Caution
* NC - normally closed, NO - normally open
Obudowa z dodatkową izolacją | SH5 | SXO | SXH | |||
Obudowa bez dodatkowej izolacji | CH5 | CXH | CXH | |||
Ustawienie styków | NZ | NZ | NZ | NZ | NZ | NZ |
Zakres temperatury pracy | 120oC-180oC | 120oC-180oC | 70oC-180oC | 70°C-180oC | 70oC-180oC | 70oC-180oC |
Standardowa tolerancja temperatury | +/- 10K | +/- 10K | +/-10K | +/-10K | +/- 10oC | +/-10 oC |
Dopuszczalne napięcie pracy AC/DC | do 500/14 V | do 500/14 V | 0o500/14 V | do 500/14 V | do 250 V | do 25 0V |
Napięcie znamionowe AC | 250 V | 250 v | 250V | 25ov | 250 \y | 250 V |
Prąd znamionowy AC cos fi=1,0/cykl | 13,5 A/10 000 | 13,5 A/10 000 | ||||
Max.prąd przełączania AC cosfi=1,0/cykl | 30 A/ 10 000 | 30 A//0 000 | 50 A/10 000 | 50 A/10 000 | 70 A/10) 000 | 00 m/10 000 |
Max.prąd przełączania AC cosfi=1,0/cykl | 50A/3000 | 50 A/3000 | 35 AS3000 | 75 A/3100 | - | - |
Napięcie znamionowe DC | 12V | 12 V | 12 V | 12V | _ | _ |
Max.prąd przełączania DC/cykl | 60 A/10 000 | <0 A/10/00 | 100 A/10 000 | 100 000 0 000 | _ | _ |
Czas przełączania styków | < 1mo | < 1 ms | <1 ms | <1ms | <10us | <10us |
Rezystancja styków (zgodnie z MIL-STD RS757) | < 50mOhm | < 50mOhm | <50mOhm | <50mOhm | <50mOhm | <50mOhm |
Odporność na wibracje 10-60 Hz | > 100m/s2 | >100m/s2 | >100m/s2 | >100m/s2 | 100 m/s2 | 100 m/s2 |
Maks.napięcie izolacji obudowy | 2 kV | 2 kV | 2 kV | 2 kV | 2 kV | 2 kV |
Odporność na impregnację | _ | _ | tak | tak | tak | tak |
Standardowe wyprowadzenia | 1,0 mm2/AWG18 | 1,0 mm2/AWG18 | 1,75 mm2/AWG14 | 1,75 mm2/AWG14 | lica wg specyfikacji | lica wg specyfikacji |
Średnica termika (d) | 11,0 mm | 11,5 mm | 17,1 mm | 27,6 mm | 9,0 mm | 9,4 |
Wysokość termika (h) | from 6,0 mm | from 19,0 mm | from 5,9mm | from 6,3 mm |
Senden Sie eine Anfrage
Interessieren Sie sich für dieses Produkt? Benötigen Sie zusätzliche Informationen oder individuelle Preise?
Kontaktiere uns
Sie müssen eingeloggt sein
Assembly method:
• Inside windings
• Mounted on radiators
Thermal switches | L01 / LK1 / L02 | N01/NK1/N02 | ||
casing with extra insulation | SOI / S02 | SK1 | ||
casing without extra insulation | C01 / C02 | CK1 | ||
Connectors | NC / NO | NC / NO | NC / NO | NC / NO |
Operation temperature range | 70 - 200°C | 60 - 70°C | 60 - 200°C | 60 - 180°C |
Temperature tolerance | ±5K [°C] | ±5K | ±5K | ±5K |
Operating voltageAC/DC | ...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
nominal voltage AC | 250V | 250V | 250V | 250V |
nominal current AC cosj=1,00 | 2,5A | 2,5A | 2,5A | 2,5A |
nominal current AC cosj=0,60 | 1,6A | 1,6A | 1,6A | 1,6A |
max switching current | 5A | 5A | 5A | 5A |
turn on by current | no | no | no | no |
impregnation resistance | yes | yes | yes | yes |
max casing insulation voltage | 2kV | 2kV | 2kV | - |
diameter d (with/without extra insulation) | 9,4 / 9 mm | 9,4 / 9 mm | 10 mm | 10 mm |
heighth (with/without extra insulation) | 4,8 / 4,3 mm | 4,8 / 4,3 mm | 12,4 mm | 3,4 mm |
extra insulation lenght | 16 mm | 16 mm | - | - |
Caution
* NC - normally closed, NO - normally open
Thermal switches | B01/B02 | L05 / L09 | |||
casing with extra insulation | SMI | S05 / S09 | SH6 | ||
casing without extra insulation | CMI | C05 / C09 | CH6 | ||
Connectors | NC / NO | NC | NC / NO | NC/NO | NC / NO |
Operation temperature range | 70 - 200°C | 70 -180°C | 50 - 200°C | 50 - 200°C | 70 - 180°C |
Temperature tolerance | ±5K | ±5K | ±5K | ||
Operating voltageAC/DC | ...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
... 500V~/ ...110V= |
nominal voltageAC | 250V | 250V | 250V | 250V | 250V |
nominal current AC cosj=1,00 | 2,5A | 2,5A | 6,3A | 6,3A | >10A |
nominal current AC cosj=0,60 | 1,6A | 1,6A | 4A | 4A | 6,3A |
max switching current | 5A | 5A | 10A | 10A | 42A |
turn on by current | no | no | no | no | no |
impregnation resistance | yes | yes | yes | yes | yes |
Max test voltage casing insulation | 2kV | 2kV | 2kV | 2kV | 2kV |
diameterd (with/without extra insulation) | 10 mm | 10,6 / 10,2 mm | 11,5 / 11 mm | 12,6 mm | 9,8 / 9,3 mm |
heighth (with/without extra insulation) | 5,3 mm | 3,4 / 3 mm | 5,9 / 5,4 mm | 16 mm | 7,2 / 7,5 mm |
extra insulation lenght | - | 19,5 mm | - | - | 18 mm |
Caution
* NC - normally closed, NO - normally open
Thermal switches | L06 / L08 | P06 / P08 | H06 / H08 | V06/ V08 | ||
casing with extra insulation | S06 / S08 | |||||
casing without extra insulation | C06 / C08 | |||||
Connectors | NC/NO | NC/NO | NC / NO | NC / NO | NC / NO | |
Operation temperature range | 70 -200°C | 70 - 200°C | 70 - 180°C | 70 - 180°C | 70 - 180°C | |
Temperature tolerance | ±5K | ±5K | ±5K | ±5K | ±5K | |
Operating voltageAC/DC | ...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
... 500V~/ ...110V= |
|
nominal voltageAC | 250V | 250V | 250V | 250V | 250V | |
nominal current AC cosj=1,00 | 10A | 10A | 10A | 10A | 10A | |
nominal current AC cosj=0,60 | 6,3A | 6,3A | 6,3A | 6,3A | 6,3A | |
max switching current | 25A | 25A | 25A | 25A | 25A | |
turn on by current | no | no | no | no | no | |
impregnation resistance | yes | yes | yes | yes | yes | |
Max test voltage casing insulation | 2kV | 2kV | 2kV | 2kV | 2kV | |
diameter d (with/without extra insulation) | 9,8 / 9,3 mm | 10 mm | szer: 11 mm | szer: 11 mm | szer: 13,5 mm | |
height h (with/without extra insulation) | 7,2 / 7,5 mm | 8 mm | wys: 6 mm | wys: 6 mm | wys: 10 mm | |
extra insulation lenght | 18 mm | - | dług: 17 mm | dług: 17 mm | dług: 26 mm |
dla małych silników 3-fazowych |
dodatkowo temistor PTC, wyłącznik bez automa- tycznego powrotu do temp. nominalnej |
dodatkowo termistor z PTC, wyłącznik bez auto- matycznego powrotu do temp. nominalnej |
dodatkowo termistor z PTC, wyłącznik bez auto- matycznego powrotu do temp. nom.,możliwość załączenia prądem |
wyłącznik z możliwością wyłączenia prądem |
||
Wyłączniki termiczne | ||||||
obudowa z dodatkową izolacją | SY6 | IY6 | SPI | SWI | SZI | |
obudowa bez dodatkowej izolacji | CY6 | CPI | CWI | CZI | ||
ustawienie styków * | NC | NC | NC | NC | NC | |
zakres temperatury pracy °C | 70 -200°C | 70 - 180°C | 70 - 180°C | 70 - 160°C | 70 -160°C | |
standardowa tolerancja temp. | ±5K | ±5K | ±5K | ±5K | ±5K | |
napięcie pracy AC/DC | ...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
...500V~/ ...110V= |
|
napięcie znamionowe AC | 250V | 250V | 250V | 250V | 250V | |
prąd znamionowy AC cosj=1,00 | 2,5A | 2,4A | 2,5A | 2,5A | 2,0A | |
prąd znamionowy AC cosj=0,60 | 1,6A | 1,6A | 1,6A | 1,6A | 1,6A | |
maks. prąd przełączania | 5A | 5A | 10A | 9,6A | 4A | |
możliwość załączania prądem | nie ma | nie ma | nie ma | jest | jest | |
odporność na impregnacię | tak | tak | tak | tak | tak | |
maks. napięcie izolacji obudowy | 2kV | 2kV | 2kV | 2kV | 2kV | |
średnica d (z / bez dod. izolacji) | 9,5 / 9 mm | 10,1 mm | 9,4 / 9 mm | 9,4 / 9 mm | 9,5 / 9 mm | |
wysokość h (z / bez dod. izolacji) | 6 / 5,6 mm | 12 mm | 5,6 / 5,1 mm | 5,5 / 5,1 mm | 5 / 4,6 mm | |
długość dodatkowej izolacji | 18 mm | 33 mm | 18 mm | 20 mm | 20 mm |
Caution
* NC - normally closed, NO - normally open
Obudowa z dodatkową izolacją | SH5 | SXO | SXH | |||
Obudowa bez dodatkowej izolacji | CH5 | CXH | CXH | |||
Ustawienie styków | NZ | NZ | NZ | NZ | NZ | NZ |
Zakres temperatury pracy | 120oC-180oC | 120oC-180oC | 70oC-180oC | 70°C-180oC | 70oC-180oC | 70oC-180oC |
Standardowa tolerancja temperatury | +/- 10K | +/- 10K | +/-10K | +/-10K | +/- 10oC | +/-10 oC |
Dopuszczalne napięcie pracy AC/DC | do 500/14 V | do 500/14 V | 0o500/14 V | do 500/14 V | do 250 V | do 25 0V |
Napięcie znamionowe AC | 250 V | 250 v | 250V | 25ov | 250 \y | 250 V |
Prąd znamionowy AC cos fi=1,0/cykl | 13,5 A/10 000 | 13,5 A/10 000 | ||||
Max.prąd przełączania AC cosfi=1,0/cykl | 30 A/ 10 000 | 30 A//0 000 | 50 A/10 000 | 50 A/10 000 | 70 A/10) 000 | 00 m/10 000 |
Max.prąd przełączania AC cosfi=1,0/cykl | 50A/3000 | 50 A/3000 | 35 AS3000 | 75 A/3100 | - | - |
Napięcie znamionowe DC | 12V | 12 V | 12 V | 12V | _ | _ |
Max.prąd przełączania DC/cykl | 60 A/10 000 | <0 A/10/00 | 100 A/10 000 | 100 000 0 000 | _ | _ |
Czas przełączania styków | < 1mo | < 1 ms | <1 ms | <1ms | <10us | <10us |
Rezystancja styków (zgodnie z MIL-STD RS757) | < 50mOhm | < 50mOhm | <50mOhm | <50mOhm | <50mOhm | <50mOhm |
Odporność na wibracje 10-60 Hz | > 100m/s2 | >100m/s2 | >100m/s2 | >100m/s2 | 100 m/s2 | 100 m/s2 |
Maks.napięcie izolacji obudowy | 2 kV | 2 kV | 2 kV | 2 kV | 2 kV | 2 kV |
Odporność na impregnację | _ | _ | tak | tak | tak | tak |
Standardowe wyprowadzenia | 1,0 mm2/AWG18 | 1,0 mm2/AWG18 | 1,75 mm2/AWG14 | 1,75 mm2/AWG14 | lica wg specyfikacji | lica wg specyfikacji |
Średnica termika (d) | 11,0 mm | 11,5 mm | 17,1 mm | 27,6 mm | 9,0 mm | 9,4 |
Wysokość termika (h) | from 6,0 mm | from 19,0 mm | from 5,9mm | from 6,3 mm |
