Manufacturer: ALRE

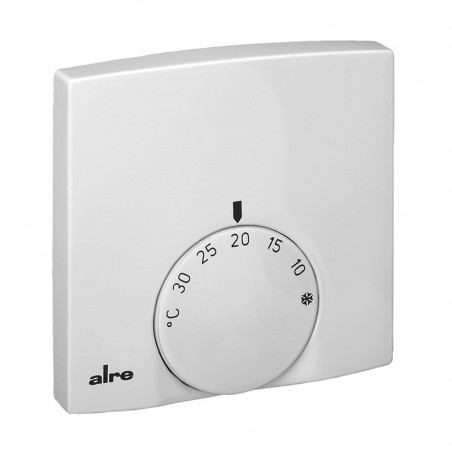

A peaceful mechanical thermostat, RTBSB

Dane techniczne:



Model: Berlin 2000
Napięcie zasilania:  230V~, 50Hz
Czujnik:  bimetal
Napięcie przełączania: 230V~ 50Hz
Ustawiane zakresy: 5…30˚C (skala numeryczna 1…6)
histereza: ok. 1K przy max. zmianie temperatury 4K/h
Stopień ochrony: IP30
Klasa ochrony: II dla obciążeń klasy ochrony I i II
Dopuszczalna wilgotność: max 95%rh, bez kondensacji
Temperatura składowania: -20…+70 ˚C
Bezpieczeństwo i EMC: Zgodnie z DIN EN 60730
Temperatura otoczenia: 0…30 ˚C,
Kolor obudowy: czysta biel, podobny do RAL9010
Materiał obudowy: Plastik (ABS)



Zastosowanie

Sterowanie temperaturą w pomieszczeniach ogrzewanych przez grzejniki elektryczne, kominki, systemy bezpośredniego ogrzewania elektrycznego, systemy ogrzewania marmurowego, itp.
Uwaga!
Przy podłączeniu odbiornika o mocy większej niż 2300W, należy upewnić się, że wtyczka zasilania zaprojektowana jest na 16A (ryzyko powstania pożaru).

Typ / model Wyposażenie Schemat podłączeniowy

RTBSB-001.401

 Przewód dł. 1.5m, z adapterem Schuko (CEE 7/4). Regulator przystosowany do stałej instalacji lub do montażu zawieszanego przy użyciu specjalnego adaptera. Prąd przełączany: 13(4)A Gotowy do użytkowania

RTBSB-001.411

 Przewód dł. 1.5m, z obudową Schuko (CEE 7/4). Zamontowana wtyczka JZ-19 umożliwia bezpośrednie połączenie z gniazdkiem w ścianie Prąd przełączany: 13(4)A Gotowy do użytkowania

JZ-19

 Wtyczka do gniazdka przeznaczona do montażu z termostatami RTBSB-001.xxx W zależności od użytego modelu termostatu

RTBSB-001.086

 Styk rozłączny, obciążenie 3000W, 13 (4)A, dla systemów ogrzewania elektrycznymi radiatorami, np. grzejniki marmurowe

RTBSB-001.474

 Zmontowana wtyczka JZ-19 w regulatorze, przewód 1,5m do wtyczki Schuko.
Prąd przełączany: 5 (2)A Przełącznik on/off, dioda do sygnalizacji stanu pracy

RTBSB-001.096

 Wyposażenie jak w modelu RTBSB-001.096, dodatkowo LED sygnalizujący stan grzania
