Manufacturer: Brymen Technology Corporation

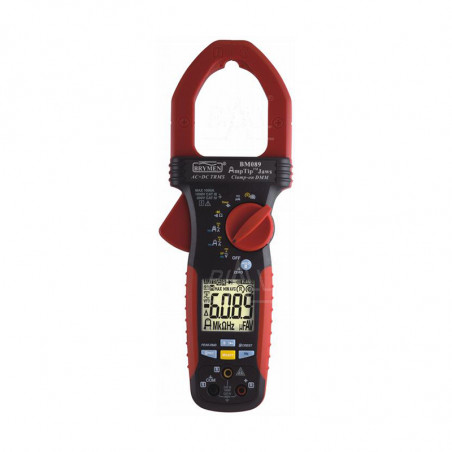

BM089 Clamp Meter 1000A AC / DC TRMS, AMPTIP, W.FAZ

BM089 Miernik cęgowy 1000A AC/DC TRMS,AmpTip, w.faz

Dane techniczne
Cechy szczególne i funkcje specjalne
  • AmpTip - pomiar cęgowy z wysoką dokładnością w przewodnikach o malej średnicy
  • Pomiar metodą cęgową:
    • Maksymalna średnica przewodu
      • 51 mm
  • TrueRMS - Pomiar rzeczywistej wartości skutecznej
  • Pomiar temperatury
  • DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
  • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
  • MAX/MIN/AVG - rejestracja i odczyt wartości maks., min. i średniej
    z pomiarów na wyświetlaczu
  • PEAK - zatrzymanie wartości szczytowej wyniku na wyświetlaczu
  • Funkcja mikroamperomierza prądu stałego DCμA - pomiar małych prądów
  • CREST: rejestracja wartości szczytowych MAX impulsów:
    • trwających >5ms
  • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
  • Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
  • Test kierunku wirowania faz
  • Zintegrowana latarka


Pomiary i dokładności
Dokładność:
  • Współczynnik temperaturowy:
    • nominalnie 0,1 x (określona dokładność)/°C
      (-10°C do 18°C lub 28°C do 55°C)
  • Dokładność:
    • +- (% wartości wskazywanej + liczba cyfr
      najmniej znaczących), jeśli nie jest określona inaczej,
      dla temp 23°C +- 5°
 Test ciągłości
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
10 250 1000 1000

Czas odpowiedzi:
  • < 32ms


DCV - napięcie stałe
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
600 0,1 0,8 5 10M 100p 1100 1100
1000 1 0,8 5 10M 100p 1100 1100


ACV - napięcie przemienne
Zakres [V] Rozdzielcz. [V] Dokładność [%] Dokładność [cyfr] Czestotliw. min. [Hz] Częstotliw. max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
600 0,1 0,8 5 50 60 10M 100p 1100 1100
1000 1 0,8 5 50 60 10M 100p 1100 1100
600 0,1 1,5 5 20 200 10M 100p 1100 1100
1000 1 1,5 5 20 200 10M 100p 1100 1100
600 0,1 10 5 200 400 10M 100p 1100 1100
1000 1 10 5 200 400 10M 100p 1100 1100
  • Współczynnik szczytu:
    • CF < 5:1 w pełnej skali
    • CF < 2,5:1 w połowie skali
  • TrueRMS
  • cyfrowy filtr dolnoprzepustowy


DCuA - prąd stały (mikroamperomierz, pomiar za pomocą sond pomiarowych)
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A]
200u 0,1u 1,0 5 3,5m/u
2000u 1u 1,0 5 3,5m/u
DCA - prąd stały
Zakres [A] Rozdzielczość [A] Dokładn. [%] Dokładn. [cyfr] Bezpiecznik [A]
60 0,01 1,8 5 1000
600 0,1 1,8 5 1000
1000 1 1,8 5 1000
60 (AmpTip) 0,01 1,5 5 1000
  • Na zakresie 60A przy prądzie poniżej < 9A (AmpTip < 4A) należy dodać 10c do określonej dokładności
  • Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego
  • Pomiar cęgowy prądu DCA
  • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,02A/A


ACA - prąd przemienny
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Bezpiecznik [A]
60 0,01 1,8 5 40 100 1000
600 0,1 1,8 5 40 100 1000
1000 1 1,8 5 40 100 1000
60 (AmpTip) 0,01 1,5 5 40 60 1000
60 0,01 2,2 5 100 400 1000
600 0,1 2,2 5 100 400 1000
1000 1 2,2 5 100 400 1000
60 (AmpTip) 0,01 2,0 5 100 400 1000
  • Na zakresie 60A przy prądzie poniżej < 9A (AmpTip < 4A) należy dodać 10c do określonej dokładności
  • TrueRMS
  • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,02A/A
  • Współczynnik szczytu:
    • CF < 1,4:1 na pełnej skali (1,4:1 na zakresie 1000A)
    • CF < 5:1 w połowie skali (2,8:1 na zakresie 1000A)


Prąd DCA+ACA
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz]
60 0,01 2,2 7 DC, 40 100
600 0,1 2,2 7 DC, 40 100
1000 1 2,2 7 DC, 40 100
60 (AmpTip) 0,01 2,0 7 DC, 40 60
60 0,01 2,5 7 100 400
600 0,1 2,5 7 100 400
1000 1 2,5 7 100 400
60 (AmpTip) 0,01 2,2 7 100 400
    • Współczynnik szczytu:
      • CF < 2,8:1 w połowie skali
      • CF < 1,4:1 na pełnej skali
    • Na zakresie 60A przy prądzie poniżej < 9A (AmpTip < 4A) należy dodać 10c do określonej dokładności
    • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,08A/A
    • TrueRMS


Rezystancja
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
600 0,1 1,0 5 1,0 1000 1000
6k 0,001k 1,0 5 1,0 1000 1000
60k 0,01k 1,0 5 1,0 1000 1000


Pojemność
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
200u 0,1u 2,0 4 1000 1000
2500u 1u 2,0 4 1000 1000
      • Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość
Zakres [Hz] Dokładność Czułość Funkcja
5-999,9 1%+5c 50V AC 600V
5-999,9 1%+5c 50V AC 1000V
40-400 0,1%+5c 40A AC 60A
40-400 0,1%+5c 40A AC 600A
40-400 0,1%+5c 40A AC 1000A
  • Czułość trybu VFD spada liniowo z 10% pełnej skali przy 200Hz do 40% pełnej skali przy 440Hz
 Temperatura
Wartość min [°C] Wartość max [°C] Rozdzielcz. [°C] Dokładność [%] Dokładność [°C] Zabezp. DCpeak [V] Zabezp. DC-ACrms [V]
-40 99,9 0,1 1,0 0,8 1000 1000
100 400 1 1,0 1 1000 1000
  • Dokładność nie uwzględnia dokładności termopary


Test diod
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność
< 3,5VDC 0,3mA 2V 0,001V 1,5%+5c
  • Zabezpieczenie wejścia pomiarowego
    • przeciążeniowe 1450Vpeak/1050Vrms
 Bezdotykowa detekcja pola elektrycznego EF
  • Częstotliwość detekcji
    • 50/60 Hz
Wskazanie bargrafu
Wartość napięcia [V] Wskazanie bargrafu
10-36V -
23-83V - -
59-165V - - -
124-330V - - - -
> 250V - - - - -


Producent
Brymen

Kraj pochodzenia
Tajwan

Dystrybutor
http://www.dacpol.eu

Certyfikaty
  • Oznakowanie CE (bezpieczeństwo
    i/lub EMC)
  • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
 Zgodność z normami
  • IEC61010-031
  • IEC61010-2-032 (Ed. 2)
  • EN61010-2-032 (Ed. 2)
  • CAN/CSA C22.2 nr 61010-1 (Ed. 3)
  • EN61010-2-033
  • EN61010-1 (Ed. 3)
  • IEC61010-2-033
  • Kat. IV 600V AC/DC
  • PN-EN61010-031
  • Kat. III 1000V AC/DC


Ochrona przeciwprzepięciowa
8kV (1,2/50μs SURGE)		 Kompatybilność elektromagnetyczna
  • PN-EN61326-1
  • PN-EN55022
  • PN-EN61000-3-3
  • PN-EN61000-3-2
  • PN-EN61000-4-8
  • PN-EN61000-4-11
  • PN-EN61000-4-6
  • PN-EN61000-4-3
  • PN-EN61000-4-2
  • PN-EN61000-4-4
  • PN-EN61000-4-5


DANE OGÓLNE

      Wyświetlacz:
      • Syganlizacja przeciążenia zakresu
      • Wyświetlacz LCD:
        • 3 5/6 cyfry, maksymalne wskazanie 6000
        • Próbkowanie:
          • 5 razy/s
      • Wskazanie polaryzacji:
        • automatyczne, wskazanie ujemnej polaryzacji (-)
      • Podświetlenie wyświetlacza / skali
      Zasilanie

    Bateryjne:
    • baterie alkaliczne 1,5V (AA,LR06):
      • 2 szt.
    • Sygnalizacja wyczerpania baterii:
      • poniżej napięcia ok. 2,5V
    Automatyczne wyłączenie zasilania:
    • po 34 min. bezczynności
    Warunki pracy:
    • -10°C÷50°C; wilgotność względna RH < 90% do temp.30°C spadająca liniowo do 45% dla temp.50°C
    Warunki przechowywania:
    • -20°C÷60°C, wilgotność względna RH < 80%
    Maksymalna wysokość pracy:
    • 2000m n.p.m.
    Stopień zanieczyszcz. środow. naturalnego:
    • 2
    Wymiary i masa:
    • Wys. (Dł.) [mm]: 258
    • Szer. [mm]: 94
    • Głęb. [mm]: 44
    • Masa [g]: 392
    Wyposażenie standardowe:
    • Przewody pomiarowe (komplet):
      • 3 sztuki
    • Krokodyle izolowane:
      • 3 sztuki
    • Sonda typu K do pomiaru temperatury
    • Pokrowiec
    • Komplet baterii
    • Instrukcja obsługi
