Photos are for informational purposes only. View product specification
please use latin characters
Technical data
|
||
• Insulation voltage
|
CMX
|
2500 VRMS
|
other
|
4000 VRMS
|
|
• I/O capacity
|
CMX
|
15 pF
|
other
|
8 pF
|
|
• Operation temperature range
|
od -30°C do 80°C
|
Type | Input data | Output data | DimensionsCharakterystyka | |||||||
---|---|---|---|---|---|---|---|---|---|---|
Control voltage VDC |
Input current [mA] |
Load current [A] |
Voltage range VDC |
Max voltage Asurge |
T turn on. | T turn off | ||||
DO061A | 3 - 9 | 15 (5V)DC | 0,02 - 1 | 3 - 60 | 5 | 50μs | 50μs | drw. 1 | drw. 4 | |
DO061B | 1,7 - 9 | 15 (5V)DC | 0,02 - 1 | 3 - 60 | 5 | 50μs | 150μs | drw. 1 | drw. 4 | |
DMO063 | 3 - 10 | 20(5V)DC | 0-3 | 0 - 60 | 12 | 50μs | 300μs | drw. 1 | drw. 5 | |
CMX60D5 | 3 - 10 | 15 (5)DC | 0-5 | 0 - 60 | 60 | 1 ms | 0,3 ms | drw. 2 | drw. 6 | |
CMX60D10 | 3 - 10 | 15 (5)DC | 0-10 | 0 - 60 | 10 | 1 ms | 0,3 ms | drw. 2 | drw. 7 | |
CMX100D6 | 3 - 10 | 15 (5)DC | 0-6 | 0-100 | 10 | 1 ms | 0,3 ms | drw. 2 | drw. 6 | |
MPDCD3 | 3 - 32 | 2.6 (5V)DC | 0,02 - 3 | 3 - 60 | 5 | 0,1 ms | 0,1 ms | drw. 3 | drw. 8 |

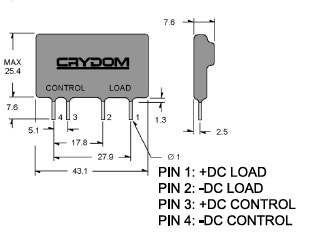

Drawing 1
![]() |
Drawing 2
![]() |
Drawing 3
![]() |
Drawing 4
![]() |
Drawing 5
![]() |
Drawing 6
![]() |
Drawing 7
![]() |
Drawing 8
![]() |
//
