Manufacturer: FLEXTEC

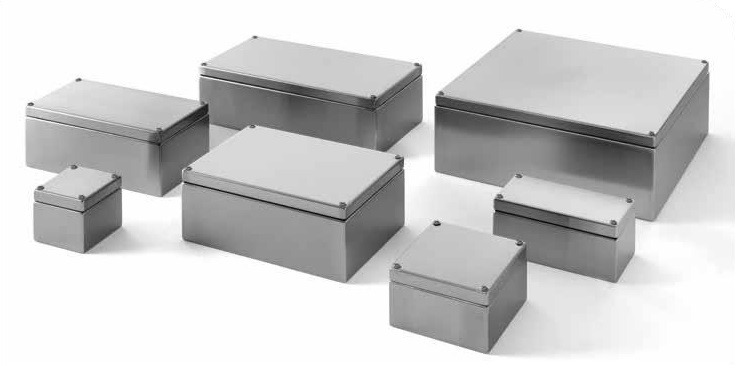

FD series Housing / IP66 stainless steel installation boxes

FD - PUSZKI ŁĄCZENIOWE

Gama puszek łączeniowych FD została zaprojektowana przy zachowaniu jakościowych jak i konstrukcyjnych standardów, które gwarantują wysoką odporność na korozję i doskonałą ochronę dla zainstalowanych komponentów. Jest to zatem idealne rozwiązanie do zastosowań w środowiskach agresywnych, typowych dla przemysłu farmaceutycznego, chemicznego, spożywczego lub na potrzeby zastosowania w środowiskach zewnętrznych. Istnieje możliwość dostarczenia zmodyfikowanych puszek zgodnie z wymaganiami klienta.

Parametry techniczne

Materiał Stal nierdzewna AISI304 (EN 1.4301)/ AISI316L (EN 1.4404) (na życzenie), wykończenie matowe, grubość 1,2mm
Korpus Spawany, wyposażony jest w 4szczelne tuleje, które umożliwiają mocowanie do ściany za pomocą srub M5, możliwość montażu szyny DIN lub płyty montażowej.
Pokrywa Pokrywa Spawana, wyposażona w cztery śruby.
Uszczelka Uszczelnienie jest zapewnione przez uszczelkę z pianki poliuretanowej.
Uziemienie Kołki uziemiające M5x15 do korpusu i pokrywy, nakrętki M5.
Obróbka Obróbka „Scotch-Brite”.


Normy:
  • IP66 IK10
  • NEMA TYPE 1, 12, 4, 4X
  • EN 62208 : 2011
  • EN 60529/09.200
  • EN 50102/05.96
  • 89/392/EEC
  • UL 508 A
  • NEMA STANDARD PUBLICATION 250

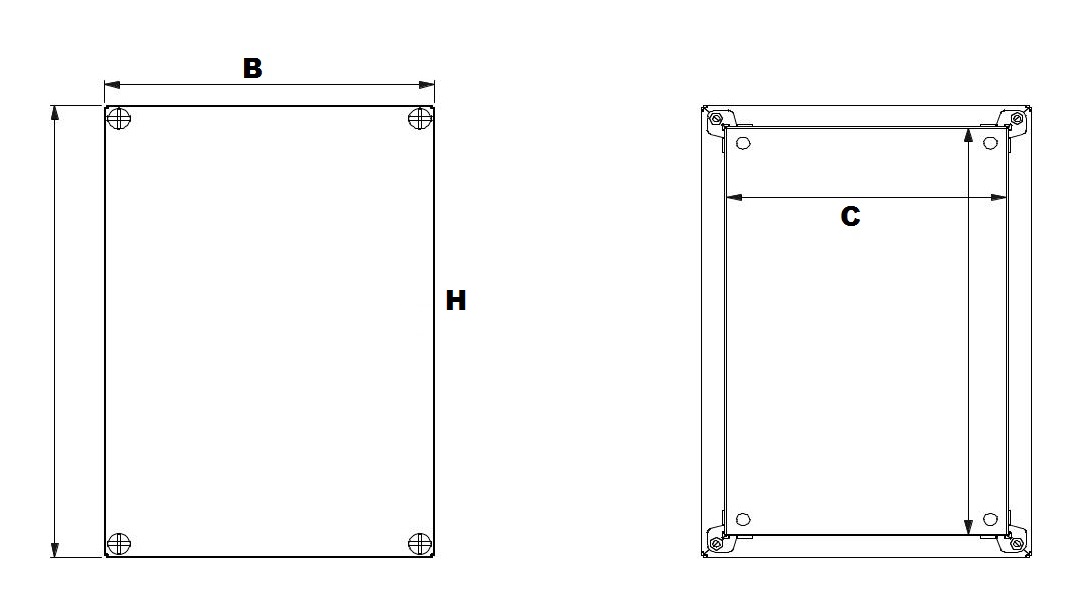

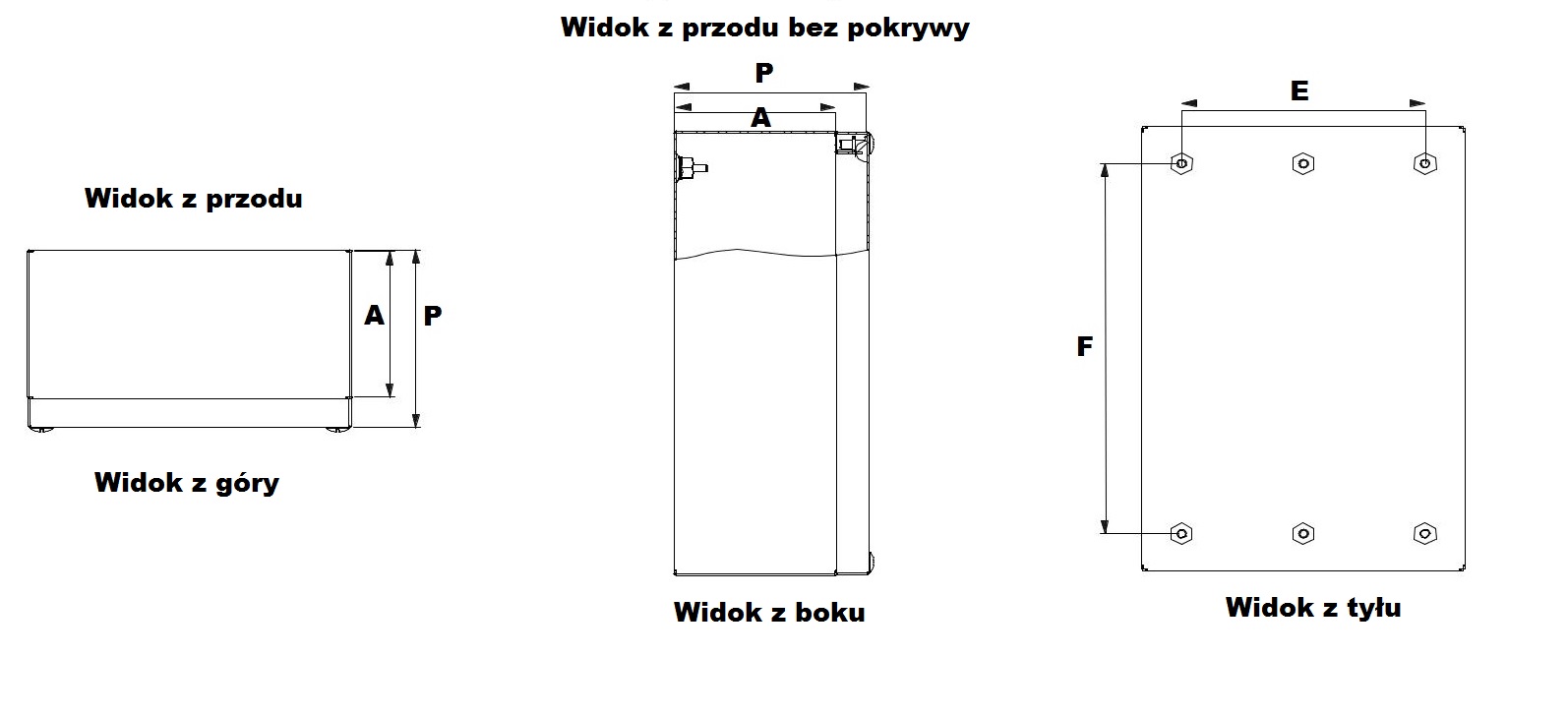

Rysunki techniczne - seria Linear


Tabela wymiarów

KOD Wymiary OBJ. WAGA   Mocowanie tylne Ilość śrub pokrywy   Płyta montażowa Moc rozpraszana
B H P m³ Kg A C D     E F G I
FD10109 100 100 90 0,001 0,704 70,5 69,6 69,6 2 4 50 50 - - - 5W
FD10159 100 150 90 0,001 0,946 70,5 69,6 119,6 2 4 50 100 65 115 PIL1015G 6,5W
FD10209 100 200 90 0,002 1,177 70,5 69,6 169,6 2 4 50 150 65 165 PIL1020G 8W
FD15159 150 150 90 0,002 1,232 70,5 119,6 119,6 2 4 75 100 115 115 PIL1515G 8W
FD151512 150 150 120 0,003 1,419 100,5 119,6 119,6 2 4 75 100 115 115 PIL1515G 9,5W
FD15309 150 300 90 0,004 2,101 70,5 119,6 269,6 2 4 75 250 115 265 PIL1530G 12,5W
FD153012 150 300 120 0,005 2,376 100,5 119,6 269,6 2 4 75 250 115 265 PIL1530G 13,5W
FD20209 200 200 90 0,004 1,870 70,5 169,6 169,6 4 4 150 150 165 165 PIL2020G 11,5W
FD202012 200 200 120 0,005 2,112 100,5 169,6 169,6 4 4 150 150 165 165 PIL2020G 12,5W
FD20309 200 300 90 0,005 2,552 70,5 169,6 269,6 4 4 150 250 165 265 PIL2030G 14,5W
FD203012 200 300 120 0,007 2,860 100,5 169,6 269,6 4 4 150 250 165 265 PIL2030G 16W
FD204012 200 400 120 0,010 3,608 100,5 169,6 369,6 4 4 150 350 165 365 PIL2040G 19W
FD303012 300 300 120 0,011 3,817 100,5 269,6 269,6 4 4 250 250 265 265 PIL3030G 20W
FD304015 300 400 150 0,018 5,214 130,5 269,6 369,6 4 4 250 350 265 365 PIL3040G 26W
FD404015 400 400 150 0,024 6,446 130,5 369,6 369,6 4 4 350 350 365 365 PIL4040G 30W
FD406015 400 600 150 0,036 9,020 130,5 369,6 569,6 4 6 350 550 357 565 PIL4060G 43W
FD606020 600 600 200 0,072 13,651 180,5 569,6 569,6 4 8 550 550 557 565 PIL6060G 53W
