3rd generation of IGBT modules - U series
  • 3rd generation of IGBT modules - U series

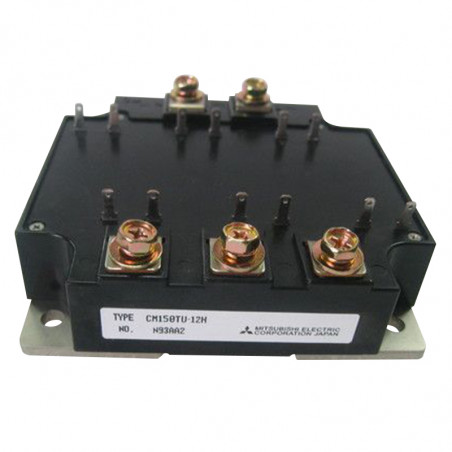

Photos are for informational purposes only. View product specification

please use latin characters

Manufacturer: Mitsubishi

3rd generation of IGBT modules - U series

TypeMaximum parametersVce(sat)Casing
Vces
[V]
Ic
[A]
Pt
[W]
@ Tj=25°C
[V]
600V
CM75BU-12H 600 75 310 2,4 U1
CM75DU-12H 600 75 310 2,4 U8
CM75E3U-12H 600 75 310 2,4 U8
CM75TU-12H 600 75 310 2,4 U4
CM100BU-12H 600 100 400 2,4 U1
CM100DU-12H 600 100 400 2,4 U8
CM100E3U-12H 600 100 400 2,4 U8
CM100TU-12H 600 100 400 2,4 U4
CM150DU-12H 600 150 600 2,4 U8
CM150E3U-12H 600 150 600 2,4 U8
CM150TU-12H 600 150 600 2,4 U5
CM200DU-12H 600 200 650 2,4 U8
CM200E3U-12H 600 200 650 2,4 U8
CM200TU-12H 600 200 650 2,4 U5
CM300DU-12H 600 300 890 2,4 U2
CM300E3U-12H 600 300 890 2,4 U2
CM400DU-12H 600 400 1130 2,4 U2
CM600HU-12H 600 600 1560 2,4 U6
1200V
CM50BU-24H 1200 50 400 2,9 U1
CM50DU-24H 1200 50 400 2,9 U8
CM50E3U-24H 1200 50 400 2,9 U8
CM50TU-24H 1200 50 400 2,9 U4
CM75DU-24H 1200 75 600 2,9 U8
CM75E3U-24H 1200 75 600 2,9 U8
CM75TU-24H 1200 75 600 2,9 U5
CM100DU-24H 1200 100 650 2,9 U8
CM100E3U-24H 1200 100 650 2,9 U8
CM100TU-24H 1200 100 650 2,9 U5
CM150DU-24H 1200 150 890 2,9 U2
CM150E3U-24H 1200 150 890 2,9 U2
CM200DU-24H 1200 200 1130 2,9 U2
CM300DU-24H 1200 300 1130 2,9 U3
CM400HU-24H 1200 400 2100 2,9 U6
CM600HU-24H 1200 600 3100 2,9 U7

3 GENERACJA MODUŁÓW IGBT - SERIA U schemat 1 3 GENERACJA MODUŁÓW IGBT - SERIA U schemat 2
3 GENERACJA MODUŁÓW IGBT - SERIA U obudowa U1 3 GENERACJA MODUŁÓW IGBT - SERIA U obudowa U2
3 GENERACJA MODUŁÓW IGBT - SERIA U obudowa U3 3 GENERACJA MODUŁÓW IGBT - SERIA U obudowa U4
3 GENERACJA MODUŁÓW IGBT - SERIA U5 3 GENERACJA MODUŁÓW IGBT - SERIA U obudowa U6
3 GENERACJA MODUŁÓW IGBT - SERIA U obudowa U7 3 GENERACJA MODUŁÓW IGBT - SERIA U obudowa U8
