Manufacturer: Eaton / CEAG

4/5-pole connectors up to 32 A

Złącza 4/5-biegunowe do 32 A

32 A 4-biegunowe do 690 V / 5-biegunowe do 415 V

Wykonanie: wtyki i gniazda wg IEC 60309-1/2
Certyfikat badania: WE PTB 99 ATEX 1041 (gniazdo naścienne, wtyk i gniazdo przenośne) PTB 99 ATEX 1042 U (gniazdo kołnierzowe)
Oznakowanie: wg IECEx Ex ed [ia] IIC T6/T5, wg 94/9/WE (ATEX) (Ex) II 2G Ex de (ia) IIC T6 / (Ex) II 2D Ex tD A21 IP66 T60°C
Certyfikat zgodności: IECEx IECEx BKI 04.0006
Dopuszczalna temperatura otoczenia: -20°C do +40°C 1)
Natężenie prądu znamionowego: 32 A
Częstotliwość: do 400 Hz
Znamionowa zdolność łączeniowa: wg normy EN 60947-3 Ue 690 V / Ie 32 A
Bezpieczniki zwarciowe: bez zabezpieczenia termicznego: 35 A z zabezpieczeniem termicznym: 50 A gL (prąd znamionowy 32 A)
Klasa ochronności: I
Stopień ochrony: wysoki (wg EN 60529 IP66)
Kolor obudowy: czarny

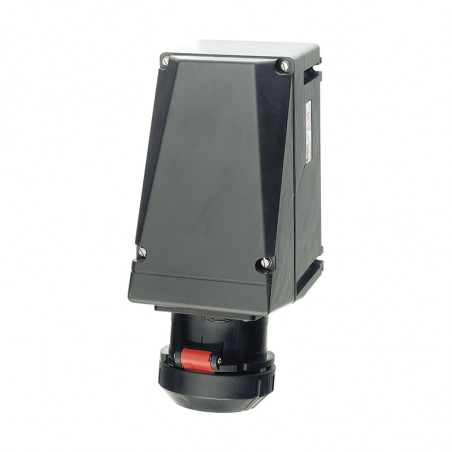

Gniazdo naścienne

  • Dławnice/otwory w obudowie 1 x M25 Ø 17 – 28 mm, 1 x M40 zaślepka
    wkręcana Ex z tworzywa sztucznego lub 2 x M32 gwint metalowy
    z 2 zaślepkami wkręcanymi Ex z tworzywa sztucznego
  • Zaciski przyłączeniowe 2 x 4-10 mm2
  • Materiał obudowy Poliester wzmocniony włóknem szklanym


Wtyk

  • Dławnice Ø 17-28 mm
  • Zaciski przyłączeniowe 1,0-6 mm2
  • Materiał obudowy Poliamid


Gniazdo przenośne

  • Dławnice Ø 17-28 mm
  • Zaciski przyłączeniowe 2 x 4-10 mm2
  • Materiał obudowy Poliamid


Gniazdo kołnierzowe

  • Zaciski przyłączeniowe 2 x 4-10 mm2
  • Materiał obudowy Poliamid
Wersje dla innych napięć dostępne na życzenie.
KU = 1 x dławnica z tworzywa sztucznego M40 dla Ø 17-28 mm, 1 x M40 zaślepka wkręcana Ex z tworzywa sztucznego
KH = 1 x dławnica z tworzywa sztucznego M25 dla Ø 16 -28 mm 1 x dławnica z tworzywa sztucznego M25 dla Ø 8 – 17 mm, ze stykiem pomocniczym
ME = 2 x M32 gwint metalowy z zaślepką wkręcaną Ex z tworzywa sztucznego
1) rozszerzony zakres temperatur na żądanie


Wymiary




Szczegóły zamówienia

Ilość
bolców/
prąd		 Napięcie h Typ Styk
pomocniczy		 Wpusty
kablowe		 Waga
(około)		 Nr produktu
4/32 A 200-250 V

9		 Gniazdo naścienne - KU 2,3 kg GHG 512 4409 R0001
Gniazdo naścienne - ME 2,4 kg GHG 512 4409 R3001
Gniazdo naścienne - GH 2,3 kg GHG 512 4409 R3003
Gniazdo kołnierzowe - - 1,0 kg GHG 512 8409 R0001
Gniazdo przenośne - - 1,55 kg GHG 512 3409 R0001
Wtyk - - 0,55 kg GHG 512 7409 R0001
4/32 A 380-415 V

6		 Gniazdo naścienne - KU 2,3 kg GHG 512 4406 R0001
Gniazdo naścienne - ME 2,4 kg GHG 512 4406 R3001
Gniazdo naścienne TAK KH 2,3 kg GHG 512 4406 R0501
Gniazdo naścienne - GM 2,4 kg GHG 512 4406 R3003
Gniazdo kołnierzowe - - 1,0 kg GHG 512 8406 R0001
Gniazdo przenośne - - 1,55 kg GHG 512 3406 R0001
Wtyk - - 0,55 kg GHG 512 7406 R0001
4/32 A 480-500 V

7		 Gniazdo naścienne - KU 2,3 kg GHG 512 4407 R0001
Gniazdo naścienne - ME 2,4 kg GHG 512 4407 R3001
Gniazdo naścienne - KH 2,3 kg GHG 512 4407 R0501
Gniazdo kołnierzowe - - 1,0 kg GHG 512 8407 R0001
Gniazdo przenośne - - 1,55 kg GHG 512 3407 R0001
Wtyk - - 0,55 kg GHG 512 7407 R0001
4/32 A 600-690 V

5		 Gniazdo naścienne - KU 1,8 kg GHG 512 4405 R0001
Gniazdo naścienne - ME 2,4 kg GHG 512 4405 R3001
Gniazdo naścienne - KH 2,3 kg GHG 512 4405 R0501
Gniazdo kołnierzowe - - 1,0 kg GHG 512 8405 R0001
Gniazdo przenośne - - 1,55 kg GHG 512 3405 R0001
Wtyk - - 0,55 kg GHG 512 7405 R0001
5/32 A 200-250 V
380-415 V

6		 Gniazdo naścienne - KU 2,3 kg GHG 512 4406 R0001
Gniazdo naścienne - ME 2,4 kg GHG 512 4406 R3001
Gniazdo naścienne TAK KH 2,3 kg GHG 512 4406 R0501
Gniazdo naścienne - GM 2,4 kg GHG 512 4406 R3003
Gniazdo kołnierzowe - - 1,0 kg GHG 512 8406 R0001
Gniazdo przenośne - - 1,6 kg GHG 512 3406 R0001
Wtyk - - 0,6 kg GHG 512 7406 R0001
