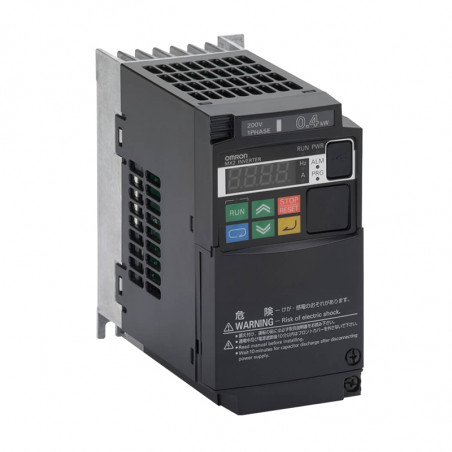

MX2 series inverters
  • MX2 series inverters

Photos are for informational purposes only. View product specification

please use latin characters

Manufacturer: Omron

MX2 series inverters

Compact and Complete
With the RFI filter built-in and communications integrated as standard, the JX provides a compact and complete solution to a whole range of simple applications. The RS485 Modbus is built into the RJ45 port of the inverter front, making it very easy to add inverters into the network without any extra option boards. Therefore, saving costs and space.

  • Up to 15 kW
  • 200% starting torque
  • Torque control in open loop
  • Double rating VT 120%/1 min and CT 150%/1 min
  • IM [&] PM motor control
  • Safety conforming to ISO13849-1 Category3 performance level PLD
  • Built-in Logic programming
  • Positioning functionality
  • Integrated at Omron machine Automation solution
  • Fieldbus communications: EtherCAT, Modbus, DeviceNet, Profibus, CompoNet, MECHATROLINK-II and EtherNet/IP

Specyfikacja Kod zamówienia
Zasilanie Stały moment Zmienny moment Standard(IP20)
Moc silnika
[kW]		 Prąd znamionowy
[A]		 Moc silnika
[kW]		 Prąd znamionowy
[A]
1 fazowy
200V, 50Hz		 0.1 1.0 2 U

3G3MX2-A8001-E
0.2 1.6 0.4 1.9

3G3MX2-AB002-E
0.4 3.0 55 35

3G3MX2-AB004-E
0.7S 5.0 1.1 6.0

3G3MX2-A8007-E
ł.5 8.0 22 9.6

3G3MX2-AB015-E
2.2 11.0 3.0 12.0

3G3MX2-AB022-E
0.1 1.0 2 U

3G3MX2-A2001-E
3 fazowy
400V, 50Hz		 2 1.6 0.4 1.9

3G3MX2-A2002-E
0.4 3.0 0.55 35

3G3MX2-A2004-E
0.7S 5.0 1.1 6.0

3G3MX2-A2007-E
1.5 8.0 22 9.6

3G3MX2A2015-E
2.2 11.0 3.0 12.0

3G3MX2A2022-E
3.7 17.5 5.5 19.6

3G3MX2-A2037-E
5.5 25.0 75 30.0

3G3MX2A2055-E
7.5 33.0 11 40.0

3G3MX2-A2075-E
11 47.0 15 56.0

3G3MX2-A2110-E
15 60.0 18.5 69.0

3G3MX2-A2150-E

Klasa 200V

Jednofazowe: 3G3MX02-_ B001 B002 B004 B007*1 B015 B022     - - -
Trójfazowe: 3G3MX2-_ 2001 2002 2004 2007 2015 2022 2037 2055 2075 2110 2150
Silnik [kW]*2 Dla ustawienia zmiennego momentu obrotowego (VT) 0,2 0,4 0,55 1,1 2,2 3,0 5,5 7,5 11 15 18,5
Dla ustawienia stałego momentu obrotowego (CT) 0,1 0,2 0,4 0,75 1,5 2,2 3,7 5,5 7,5 11 15
Charakterystyka wyjścia Moc falownika kVA 200 VT 0,4 0,6 1,2 2,0 3,3 4,1 6,7 10,3 13,8 19,3 23,9
200 CT 0,2 0,5 1,0 1,7 2,7 3,8 6,0 8,6 11,4 16,2 20,7
240 VT 0,4 0,7 1,4 2,4 3,9 4,9 8,1 12,4 16,6 23,2 28,6
240 CT 0,3 0,6 1,2 2,0 3,3 4,5 7,2 10,3 13,7 19,5 24,9
Znam. prąd wyjściowy (A)
w trybie VT		 1,2 1,9 3,5 6,0 9,6 12,0 19,6 30,0 40,0 56,0 69,0
Znam. prąd wyjściowy (A)
w trybie CT		 1,0 1,6 3,0 5,0 8,0 11,0 17,5 25,0 33,0 47,0 60,0
Maksymalne napięcie wyjściowe Proporcjonalne do napięcia wejściowego: 0 ... 240 V
Moc Maksymalna częstotliwość wyjściowa 400 Hz
Znamionowe napięcie i częstotliwość wejściowa Jednofazowe, 200-240 V, 50/60 Hz Trójfazowe 200-240 V, 50/60 Hz
Dopuszczalne wahania napięcia -15% ... 10%
Dopuszczalne wahania częstotliwości 5%
Moment obrotowy hamowania Przy hamowaniu w krótkim czasie Przy sprzężeniu kondensatorowym 100%: <50 Hz
50%: <60 Hz		 70%: <50 Hz 50%: <60 Hz

Około

20%


Sposób chłodzenia Samochłodzenie*3 Chłodzenie powietrzem (obieg wymuszony)
*1 W modelu trójfazowym używane jest chłodzenie z wymuszonym obiegiem powietrza, a model jednofazowy jest samochłodzący.
*2 Na podstawie standardowego silnika trójfazowego
*3 Chłodzenie powietrzem (obieg wymuszony) dla modeli IP54

Klasa 400V


Trójfazowe: 3G3MX2-_ 4004 4007 4015 4022 4030 4040 4055 4075 4110 4150
Silnik [kW]*1 Dla ustawienia zmiennego momentu obrotowego (VT) 0,75 1,5 2,2 3,0 4,0 5,5 7,5 11 15 18,5
Dla ustawienia stałego momentu obrotowego (CT) 0,4 0,75 1,5 2,2 3,0 4,0 5,5 7,5 11 15
Charakterystyka wyjścia Moc falownika [kVA] 380 VT 1,3 2,6 3,5 4,5 5,7 7,3 11,5 15,1 20,4 25,0
380 CT 1,1 2,2 3,1 3,6 4,7 6,0 9,7 11,8 15,7 20,4
480 VT 1,7 3,4 4,4 5,7 7,3 9,2 14,5 19,1 25,7 31,5
480 CT 1,4 2,8 3,9 4,5 5,9 7,6 12,3 14,9 19,9 25,7
Znam. prąd wyjściowy [A]
w trybie VT		 2,1 4,1 5,4 6,9 8,8 11,1 17,5 23,0 31,0 38,0
Znam. prąd wyjściowy [A]
w trybie CT		 1,8 3,4 4,8 5,5 7,2 9,2 14,8 18,0 24,0 31,0
Maksymalne napięcie wyjściowe Proporcjonalne do napięcia wejściowego: 0 ... 480 V
Maksymalna częstotliwość wyjściowa 400 Hz
Moc Znamionowe napięcie i częstotliwość wejściowa Trójfazowe, 330 ...480 V 50/60 Hz
Dopuszczalne wahania napięcia -15% ...10%
Dopuszczalne wahania częstotliwości 5%
Moment obrotowy hamowania Przy hamowaniu w krótkim czasie*2 Przy sprzężeniu kondensatorowym 100%:<50Hz
50%: <60 Hzz		 70%: <50 Hz 50%: <60 Hz
Sposób chłodzenia Samochłodzenie*2 Chłodzenie powietrzem (obieg wymuszony)
